技術資料離合器使用
LD系列使用註意事項
- 1. 我們建議與外輪連接的皮帶輪等的內徑公差為 H6 或 H7。
- 2. 凸輪和滾子結構意味著內建滾子軸承。安裝或拆卸内輪時，請輕柔操作，以免滾輪脫落。
- 3. 將軸承安裝到軸上時，對内輪端面施加壓力，然後輕輕地將其插入。此時，注意不要讓軸承從外輪中掉出來。
- 4. 為防止外輪左右移動，請製作並安裝一個墊片（尺寸請參閱此處）。如果墊片未安裝，凸輪離合器的外輪會左右脫落。

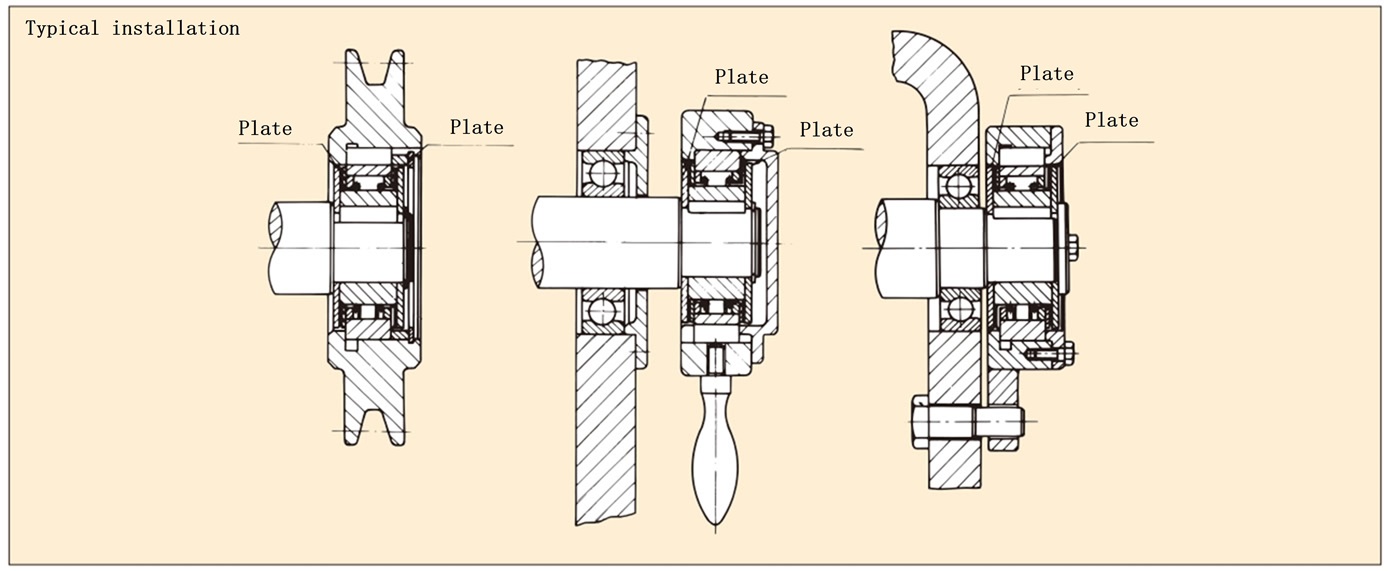

- 5.請在金屬板和金屬推力之間塗上潤滑脂。(參照安裝實例)
- 6.凸輪離合器承受推力負荷時，請另外設置承受推力負荷的裝置。
- 7.空轉中施加超過容許值的徑向負荷時，請在兩側組裝軸承。
- 8.裝入凸輪離合器的軸承在產品頁的尺寸表中記載有凸輪離合器外徑和相同外徑的軸承。
- 9. 請使用 JIS B1301-1959（舊 JIS）平行鍵 2 型。請注意，外輪鍵的尺寸與 JIS 中規定的軸徑和鍵之間的關係不符。
- 10.關於潤滑和維護，請參照這裡。
×
(可以通過拖動來移動)
板推薦尺寸
| 尺寸 | t | Φd | ΦD |
|---|---|---|---|
| LD04 | 2 | 10 | 40 |
| LD05 | 2 | 14 | 45 |
| LD06 | 3 | 20 | 52 |
| LD07 | 3 | 25 | 62 |
| LD08 | 3 | 30 | 70 |
