BB系列使用註意事項

1. BB-1K-K 型軸承與軸鬆配合，與殼體採用過盈配合。扭力透過與殼體的過盈配合傳遞，因此壓入配合按照各產品頁面上列出的建議尺寸完成殼體尺寸和壁厚加工。過盈不足可能會阻礙扭矩傳遞。
2. BB-2K-K 型軸承與軸桿為鬆配合，與殼體為中等配合。請使用隨附的扳手將其固定到位。
3. 將鏈輪或齒輪安裝到殼體中時，均勻地向外輪施加壓力，將 BB-1K-K 型壓入，並使用隨附的鍵固定 BB-2K-K 型。

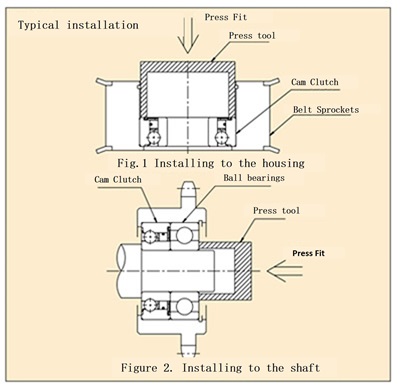

此外，切勿用鐵鎚或其他物體敲擊離合器。此時，請插入另一個滾珠軸承（見圖1）。
4.安裝到軸上時，請使用附帶的專用鍵進行固定。請絕對避免使用輸入鍵等利用鍵的天花板。
5. 鍵和鍵槽的標準是 DIN6885.3。但是，BB25-1K-K 和 BB25-2K-K内輪側的鍵槽深度比標準值淺 0.5 mm。因此，軸側的鍵槽深度應加深 0.5 mm。 BB40-1K-K 和 BB40-2K-K内輪側鍵和鍵槽的標準是 DIN6885.1。
6.如果凸輪離合器內部混入異物，可能會損壞凸輪離合器的功能。請小心操作，並採取充分的防塵措施。
7. 本產品已預先填充潤滑脂（EXXON MOBILE Beacon 325J），可立即使用。適用環境溫度範圍為-30℃至80℃。
8.使用潤滑油時，請衝洗掉潤滑脂後再使用。機油品牌請參照這裡。油面請保持在軸心以上。
9.含有極壓添加劑的油、潤滑脂會導衹離合器打滑，請絕對不要使用。

1. BB-2GD 型軸承採用壓入安裝，透過提供適當的過盈量來實現軸承和離合器的功能。務必按照各產品頁面上列出的建議尺寸加工軸和殼體。過盈量不足可能會阻礙扭力傳遞。
2. 將鏈輪或齒輪安裝到殼體時，外輪施加壓力將壓入。同時，插入另一個滾珠軸承（見圖1）。
3. 將殼體（離合器已安裝）安裝到軸上時，在對離合器内輪施加負載的同時壓入（請參閱圖 2）。
4. 將凸輪離合器同時壓入入殼體和軸上時，避免僅對内輪或外輪施加壓力。此外，避免用鐵鎚或其他物體敲擊離合器。
5. 本產品已預先填充潤滑脂（EXXON MOBILE Beacon 325J），可立即使用。適用環境溫度範圍為-30℃至80℃。

1. 軸承與殼體的配合為鬆配合，與殼體的配合為壓入配合。扭力透過與殼體的過盈配合傳遞，因此務必確保殼體的尺寸和壁厚符合各產品頁面上列出的建議尺寸。過盈不足可能會阻礙扭矩傳遞。
2. 將鏈輪或齒輪安裝到殼體時，應均勻施力於外輪，並將壓入。同時，避免用鐵鎚或其他物體敲擊離合器。此時，插入另一個滾珠軸承（參見圖1）。
3.安裝到軸上時，請使用附帶的專用鍵進行固定。請絕對避免使用輸入鍵等利用鍵的天花板。
4. 鍵和鍵槽的標準是DIN6885.3。但是，BB25-2GD1K-K内輪上的鍵槽深度比標準值淺0.5mm。因此，軸上的鍵槽深度應加深0.5mm。 BB40-2GD1K-K内輪鍵和鍵槽的標準是DIN6885.1。
5. 本產品已預先填充潤滑脂（EXXON MOBILE Beacon 325J），可立即使用。適用環境溫度範圍為-30℃至80℃。
