• 1. 對於 RP 本體銷軸式滾子鏈，將外鏈節上兩個銷軸的一端（同一側）磨平，直到與鍊板齊平。
  研磨時避免鏈條過熱。
  塑鋼鏈條沒有鉚釘，因此無需刮掉鉚釘。
  RS08B-1 至 RS16B-1 使用接腳，切斷&連接即可。無需刮除引腳上的鉚釘。
• 2.主體銷軸形式為CP的滾子鏈條，要拔下割銷等固定部件。

  圖1.鉚釘滾子鏈



  圖2.切削銷軸的端部


• 3. 將滾輪鏈穿過鏈鉗的槽，用鏈鉗的鉗口輕輕鎖緊要拆卸零件的滾筒。
  塑鋼鏈條和免加油鏈條，請按照第 1.3 節和第 1.4 節中的步驟進行操作。
  對於多列超級鏈條，將最下面的滾輪穿過鏈條虎鉗的鉗口。

  圖3.在鏈鉗上設置滾子鏈



  超級鏈條套裝


• 4. 將與滾子鏈尺寸相符的主沖頭放在剛剛切好的銷軸頭上，然後用鐵鎚敲擊主沖頭的頭部。
  此時，交替敲擊外鏈節上的兩個銷軸，使它們彼此平行伸出。繼續敲擊，直到銷軸即將從外側鏈節板上脫出為止。

  圖4.用一次沖頭敲擊銷子


• 5.使用二次衝床和錘子，從外鏈片上拔出一對銷子。

• 1. 對於 RP 主銷類型的滾輪鏈，用砂輪機磨掉外鏈節上兩個銷軸的一端（同一側）（與 1.1 中的步驟相同）。
  對於採用 CP 本體銷類型的滾輪鏈，請拆下開口銷和其他緊固零件。
• 2. 從同一個外鏈節節拆下兩個銷軸。

  圖5.鏈螺桿切割方法



• 1.用支撐臺接住鏈子的外鏈片，用專用衝頭壓住銷子的頭部，用錘子輕輕敲打衝頭的頭部。
• 2.內鏈節施加較大的力以防止損壞。

  圖 6. 支撐體上的塑鋼鏈條組



  圖 7.塑鋼鏈條的拆卸



• 1. 對於 RP 主銷類型的滾輪鏈，用砂輪機磨掉外鏈節上兩個銷軸的一端（同一側）（與 1.1 中的步驟相同）。
  對於採用 CP 本體銷類型的滾輪鏈，請拆下開口銷和其他緊固零件。
• 2. 使用免加油鏈條切割工具的托架和專用沖頭切割鏈條。切割方法與 1.1 節所述相同，只是用專用托架取代了虎鉗。
• 3.用打孔器拔出木瓶時，交替輕輕敲打拔出。

連接滾子鏈時，使用鏈輪的齒比較方便。按照以下要點進行。

• 1.將滾輪鏈纏繞在鏈輪上，使滾輪鏈的兩端都與鏈輪接觸。
• 2.在接縫中插入連結鏈節。
• 3. 插入接頭鏈片，然後用C型夾、開口銷或彈簧銷等緊固件將其固定。
• 4. 對於 F 型連結鏈節，用錘子輕輕敲擊接頭鏈片，將其插入指定位置，然後用彈簧銷等緊固件將其固定。
• 5. 防止鏈輪齒頂受到錘擊等衝擊。

圖8.用鏈輪連接

是由於佈局的關係，鏈輪的齒不能使用時的方法。

• 1. 將滾輪鏈繞在鏈輪上，用鏈條拉拔器（見附件）或鐵絲拉動滾輪鏈的兩端。
• 2.在接縫中插入連結鏈節。
• 3. 插入接頭鏈片，並用C型夾、開口銷或彈簧銷等緊固件固定。

圖9.軸間連接

1. C型夾

C型夾主要用於連結鏈節 RS60 及以下滾輪鏈的鏈節。
連接時，將連接片插入銷軸，然後將C型夾牢固地插入連接片上兩個銷軸的凹槽中。

如果C型夾拉伸過度，就無法正確插入，容易脫落。

如圖 10 所示，C型夾一般應沿著滾輪鏈運動方向安裝。

圖 10. C型夾安裝方向

2.割銷

除了某些耐環境腐蝕的特殊傳動鏈條外傳動鏈條所使用的開口銷均經過熱處理。

開口銷的打開角度為60°左右。請勿重復使用開口銷或使用市售的開口銷。

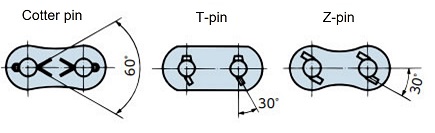

圖11.固定部件的安裝

RS滾子鏈條開口銷尺寸（僅限滾子鏈）

註)RS240沒有開口銷的設定。
