自由流程鏈快速選擇工具
我們將根據您的使用情況進行選定計算合適的自由流動鏈。
目標品種
倍速鏈條:
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-HCP,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-SS,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-LMC
中心滾子鏈:
RF20□□CR
帶側置滾子雙倍節距鏈:
RF2□□□S-SR/SRP/SRPB、 RF2□□□R-SRL/SRPL/SRPBL、RF2□□□PR-SRPL、
RF2□□□S-SS-SR/SRP/SRPB、RF2□□□R-SS-SRL/SRPL/SRPBL、RF2□□□RP-SS-SRPL
RF2□□□S-LMC-SR/SRP/SRPB、RF2□□□R-LMC-SRL/SRPL/SRPBL、RF2□□□PR-LMC-SRPL
RS 鏈帶側邊滾子:
RS□□□-SRP/SRPB/SR、RS□□□-SS-SRP/SRPB/SR、RS□□□-LMC-SRP/SRPB/SR
側邊滾子的塑鋼鏈條組合:
RS□□-PC-SRP/SRPB
雙節距帶上滾輪:
RF2□□□S-TRP/TR、RF2□□□R-TRP/TR、RF2□□□RP-TRP/TR
RF2□□□S-SS-TRP/TR,RF2□□□R--SS-TRP/TR,RF2□□□RP-SS-TRP/TR
RF2□□□S-LMC-TRP/TR、RF2□□□R-LMC-TRP/TR、RF2□□□RP-LMC-TRP/TR
RS 鏈條,頂部滾輪:
RS□□□-TRP/TR、RS□□□-SS-TRP/TR、RS□□□-LMC-TRP/TR
*1 對於上述未列出的產品,請填寫小型輸送鏈條詢價單,說明您的使用條件並提交產品詢價。
目標品種
倍速鏈條:
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-HCP,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-SS,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-LMC
中心滾子鏈:
RF20□□CR
帶側置滾子雙倍節距鏈:
RF2□□□S-SR/SRP/SRPB、 RF2□□□R-SRL/SRPL/SRPBL、RF2□□□PR-SRPL、
RF2□□□S-SS-SR/SRP/SRPB、RF2□□□R-SS-SRL/SRPL/SRPBL、RF2□□□RP-SS-SRPL
RF2□□□S-LMC-SR/SRP/SRPB、RF2□□□R-LMC-SRL/SRPL/SRPBL、RF2□□□PR-LMC-SRPL
RS 鏈帶側邊滾子:
RS□□□-SRP/SRPB/SR、RS□□□-SS-SRP/SRPB/SR、RS□□□-LMC-SRP/SRPB/SR
側邊滾子的塑鋼鏈條組合:
RS□□-PC-SRP/SRPB
雙節距帶上滾輪:
RF2□□□S-TRP/TR、RF2□□□R-TRP/TR、RF2□□□RP-TRP/TR
RF2□□□S-SS-TRP/TR,RF2□□□R--SS-TRP/TR,RF2□□□RP-SS-TRP/TR
RF2□□□S-LMC-TRP/TR、RF2□□□R-LMC-TRP/TR、RF2□□□RP-LMC-TRP/TR
RS 鏈條,頂部滾輪:
RS□□□-TRP/TR、RS□□□-SS-TRP/TR、RS□□□-LMC-TRP/TR
*1 對於上述未列出的產品,請填寫小型輸送鏈條詢價單,說明您的使用條件並提交產品詢價。
關於使用內容
- 使用椿本産業用機械製品資訊網站自由流動鏈條簡易選擇工具(以下簡稱「本工具」)時,請務必閱讀以下使用注意事項和免責聲明,並且只有在您同意所有內容的情況下才能使用本工具。
- 如果您不同意,請不要使用此工具。
使用註意事項・免責聲明
選定計算自由流鏈
根據您指定的條件,選擇符合條件的自由流通鏈。
連鎖品種的初步選定
請選擇鏈規格。
鏈型
鏈條規格
連接板類型
本體滾子
有無本體滾子潤滑
傳送輥
有無傳送輥潤滑
請輸入或選擇下述使用條件,按下臨時選定按鈕。
| 速度係數Kv | |
| 重力加速度 | 9.80665 |
| 摩擦係數f1 | |
| 摩擦係數f2 | |
| 摩擦係數f3 |
| 最大靜態張力kN |
|---|
| 鏈尺寸 | |
|---|---|
| 最大容許張力kN | |
| 近似質量kg/m | |
| 螺距mm |
進行了臨時選定。
請確認滾子的容許負荷。
檢查允許負載

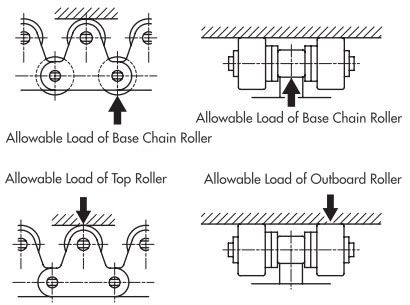

滾子容許負荷
| 鏈尺寸 |
|---|
使用條件是針對單列規定的。
請使用上表中數值的一半。
| 搬運物行進方向長度 | m |
| 每件搬運物的數量 | kg |
| kN | |
| kN | |
請確認施加到滾子上的負荷在上表的值以下。
超過此值時,請變更為可容許負荷的鏈條尺寸後,進行正式選擇。
計算作用在鏈上的最大張力 (F)
請輸入或選擇下述使用條件,點擊選定實行按鈕。
| 鏈型 | |
|---|---|
| 鏈條規格 | |
| 連接板類型 | |
| 本體滾子 | |
| 有無本體滾子潤滑 | |
| 傳送輥 | |
| 有無傳送輥潤滑 |
| 鏈速V | |
|---|---|
| 搬運物總質量 Wt | |
| 速度係數Kv | |
| 重力加速度 | 9.80665 |
| 摩擦係數f1 | |
| 摩擦係數f2 | |
| 摩擦係數f3 |

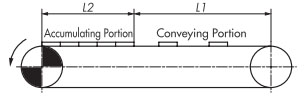

| 傳送部件的長度L1 | m | ||
| 堆積段長 L2 | m | ||
| 搬運物到堆積W2 的物料量 | kg/m | ||
| 搬運物數量 | 個 | ||
| 輸送段W1搬運物的重量 | kg/m或 | 搬運物數量 | 個 |
| 搬運物總質量 | kg |
初步篩選時,搬運物總品質有差異。
PLEASE WAIT...
正式選定完成了。請確認以下選定結果。
臨時選定的型號張力不足。
請將臨時選定的鏈子尺寸變更為更大的鏈子尺寸,然後進行正式選定。
選定結果
| 平行/單列 | 作用張力kN (每支) |
鏈尺寸 | 容許張力 kN |
張力余量 | 所需動力 kW |
||
|---|---|---|---|---|---|---|---|
請確認滾子上的負荷在容許值以下。
此計算結果為近似值。根據使用溫度、環境氛圍及其他條件,有可能無法使用,敬請諒解。
