應用事例集凸輪離合器-23.建材等板狀材料塗裝線

應用程序

當凸輪離合器的外輪嚙合並傳遞扭力時，外輪的轉速和方向差異會導致
這是一種車輪自由、反覆旋轉的使用方法，類似於汽車的自由滑行運動。

建材等板狀材料塗裝線


① 在塗裝部，外牆材料以一定的速度穿過落成簾狀的陶瓷塗料。	② 接著，為了進入幹燥爐，傳送帶速度變慢。	③ 通過幹燥爐的外壁材料加速流向下一工序。

*在■部分，所有滾輪上都安裝了凸輪離合器，鏈條以之字形纏繞。鏈輪連接到凸輪離合器外輪外環上，内輪連接到滾筒上。

如果在塗裝工序中速度發生變化，則會出現塗裝不均。
當從塗裝部出來的外壁材料從“快”移動到“慢”的傳送帶時，利用BB的空轉，可以在不減速的情況下順利移動。
當其他的外壁材料停滯在從塗裝部出來的外壁材料前面時，如果後面的外壁材料碰到，由於BB的空轉，前面的外壁材料變成被擠壓的狀態，後面的外壁材料能夠順利地通過塗裝部。
升降機的速度逐漸減速至輪胎旋轉以下時，凸輪離合器嚙合
升降機自動低速運行。

正常運行時

鏈輪連接到凸輪離合器並組裝到每個輥子上。鏈輪的旋轉傳遞到凸輪離合器外輪，凸輪離合器的嚙合帶動每個輥子旋轉，從而輸送物料。

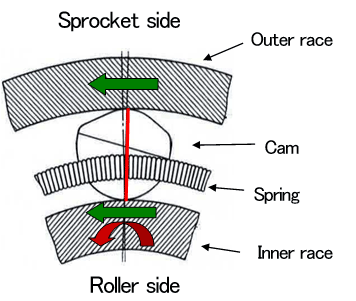

（右圖：綠色箭頭）嚙合是外輪、凸輪和内輪協同工作，將動力從驅動單元傳遞到從動單元的狀態。在本例中，旋轉運動透過凸輪離合器的嚙合從外輪傳遞到内輪。

從高速轉為低速&從低速轉為高速滾子時

從高速側切換到低速側時，如果高速側推動低速側的物料，或從低速側轉移到高速輥時，低速輥被高速側拉動，凸輪離合器將進入空轉狀態，防止輥子和搬運物相互摩擦。
（（右圖：紅色箭頭））空轉是指即使外輪停止轉動，也只有内輪可以沿著紅色箭頭的方向旋轉。
