應用事例集凸輪離合器-21.魷魚釣機
應用程序
超越
當凸輪離合器的外輪嚙合並傳遞扭力時，外輪的轉速和方向差異會導致
這是一種車輪自由、反覆旋轉的使用方法，類似於汽車的自由滑行運動。
支持的機型
- · 200系列等
招聘機器
魷魚釣機
應用實例

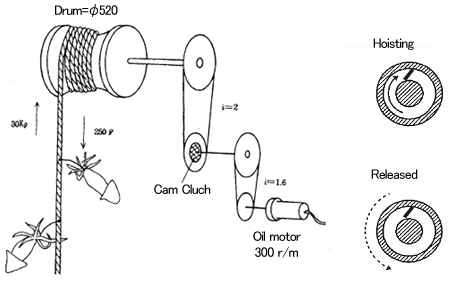

佈局
油壓馬達的旋轉通過凸輪離合器的嚙合傳到滾筒，卷起鋼絲。
以一定速度逆轉油壓馬達的話，滾筒會被鋼絲的自重和波浪牽引。拉線的速度比馬達的旋轉速度快的話，凸輪離合器就會咬合。
用途和操作說明
卷起滾筒時
油壓馬達的旋轉通過凸輪離合器的嚙合傳到滾筒，卷起鋼絲。
裝置投入時 (鋼圈纏繞時)
裝置投入海中時，使油壓馬達反向旋轉。
此時，凸輪離合器會空轉。
鋼圈會因自重及波浪阻力等而被拉扯，裝置會以比投入時的速度更高的速度衝向大海。
鋼圈的卷出速度比一定速度 (馬達的旋轉速度) 快時，凸輪離合器會咬合
因此，裝有裝置的鋼圈會根據油壓馬達的旋轉速度投入海中。
使用凸輪離合器的優點
- ·凸輪離合器根據旋轉方向的不同進行嚙合和空轉。
- ·不需要額外的控制設備，並且設備本身非常緊湊。
