應用事例集凸輪離合器-17.鬥式提升機、傾斜輸送機
應用程序
止逆
也叫做防止逆。
機械運轉中凸輪離合器持續空轉，在偶爾發生逆轉時嚙合的用法。
支持的機型
- · BS系列
招聘機器
鬥式提升機、傾斜輸送機
應用實例

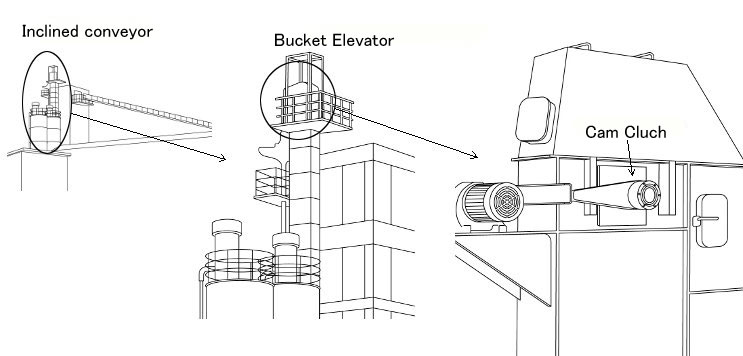

佈局
用途和操作說明
使用斗式提昇機或傾斜式輸送機沿固定方向輸送貨物時，驅動裝置可能會因雷擊或其他故障而損壞。
如果機器停止運轉時，搬運物朝相反方向掉落，則需要進行後處理才能使機器恢復正常運作。
最壞的情況下，可能會導致人身傷害事故。
BS凸輪離合器安裝在主軸上。
當主軸向前旋轉時（被搬運物從下向上輸送時），它是空轉的。
如果馬達或其他設備因某種故障停止運轉，並且由於搬運物
BS凸輪離合器瞬間接合，防止反向旋轉。
將 BS 凸輪離合器直接安裝在主軸上，可使換向軸停止轉動，這是最可靠的安裝位置。
在凸輪離合器中
最可靠的安裝位置是主軸上，以防止反轉（左圖中的 A），但如果客戶要求安裝在減速機的中間軸（左圖中的 B）或高速軸（左圖中的 C）上，他們可以選擇適用於中速空轉的 MG-R 系列，或適用於高速空轉的 BR 系列。
在左圖中的安裝位置 B（減速機中間軸）和 C（減速機高速軸）處，如果斗式提昇機或傾斜輸送機試圖反轉，主軸和離合器安裝軸之間會有鏈條、聯軸器、齒輪等部件，因此如果這些部件出現異常，凸輪離合器的防反轉功能可能無法正常工作。換句話說，左圖的 A 位置（防反轉位置）是最安全的安裝位置。
使用凸輪離合器的優點
- ·凸輪離合器自動嚙合，防止反轉。
- ·與棘輪相比，不會產生聲音和缺齒，非常緊湊。
- ·不需要像帶式制動器那樣調整制動力。
