應用事例集凸輪離合器-15.斷路器，網球機，投球機，飛碟射擊用射手
應用程序
承受反覆衝擊負荷的止逆
也叫做防止逆。
機械運轉中凸輪離合器持續空轉，在偶爾發生逆轉時嚙合的用法。
支持的機型
- ·特型凸輪離合器
招聘機器
斷路器
網球機、投球機
飛碟射擊
應用實例

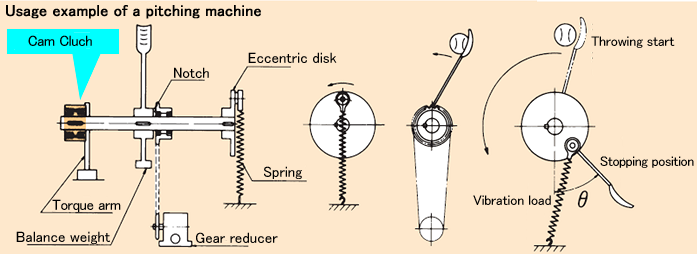

俯仰機
用途和操作說明
臂軸上裝有偏心板連接彈簧和鏈輪（帶內置軸承），鏈輪由減速機驅動旋轉。鏈輪上的一個凹槽（爪）與臂端面上的另一個凹槽（爪）嚙合，從而向上推動臂。此時，凸輪離合器處於空轉狀態。
隨著機械手臂旋轉，彈簧逐漸伸長，當它越過上止點時，彈簧開始快速收縮，此時機械手臂釋放球。
投球結束後，當手臂到達下圖所示的角度θ時，彈簧的收縮力會使手臂突然反向運動，但凸輪離合器會接合以防止這種情況發生。手臂停在停止位置，使投手能夠立即開始下一個投球動作。此時產生的反向扭矩會伴隨劇烈的振動，因此需要凸輪離合器來抵消這種扭矩。
