應用事例集凸輪離合器-14.材料輸送裝置
應用程序
分度
它也稱為旋轉間歇式餵料。
外輪的持續循環運動轉化為間歇旋轉運動，並傳遞到内輪（軸）。
該方法涉及反覆的高頻嚙合和空轉。
超越
當凸輪離合器的外輪嚙合並傳遞扭力時，外輪的轉速和方向差異會導致
這是一種車輪自由、反覆旋轉的使用方法，類似於汽車的自由滑行運動。
支持的機型
- · MZ系列
- ·特型凸輪離合器
招聘機器
物料輸送裝置
應用實例

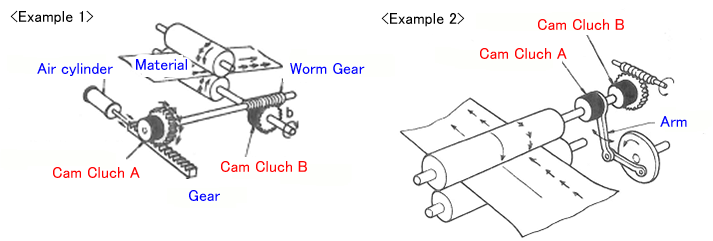

佈局
用途和操作說明
例 1 是安裝兩個凸輪離合器的範例，一個用於分度，一個用於過載。
凸輪離合器 A 將汽缸產生的齒條往復運動轉換為間歇運動，並透過蝸輪蝸桿對輥筒分度（間歇送料）。此時，凸輪離合器 B 接合。當需要連續驅動輥筒而不分度時，驅動軸 b 沿著 A 的方向旋轉，使輥筒連續旋轉。此時，凸輪離合器 B 空轉，與凸輪離合器 A 斷開。
在例 2 中，凸輪離合器 A 用於分度，凸輪離合器 B 用於超越。
凸輪離合器A的外輪連接到搖臂上，内輪連接到軸上。凸輪離合器B的外輪連接到蝸輪上，内輪連接到軸上。

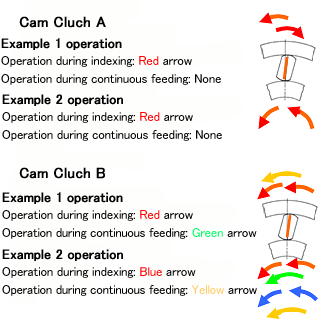

在分度中，凸輪離合器 A 進行間歇進給；在連續運轉過程中，蝸輪旋轉，凸輪離合器 B 接合，使凸輪離合器 A 的内輪自由旋轉。
在凸輪離合器中
需要根據滾子軸徑、所需扭矩、轉速等選擇凸輪離合器。
根據客人的使用條件、鏈輪型號和安裝方法，選擇凸輪離合器
可以。
此外，在環境溫度較高等情況下，可選擇符合使用條件的潤滑條件規格。
使用凸輪離合器的優點
- ·凸輪離合器僅根據轉速差自動空轉和嚙合。
- ·無需間歇進給和連續運行控制裝置即可進行運行切換。
