技術資料驅動鏈輪 使用前
結構、材質、齒頂規格、軸孔規格
1.結構
RS鏈輪有JIS規定的4種構造。
| 格式符號 | A型 (平板型) |
B型 (單轂型) |
C型 (雙輪轂型) |
SD型 (單雙組) |
|---|---|---|---|---|
| 結構 |
|
|
|
|
| 強力鏈條（SUPER-H、HT 等）多列注1 | 一種可以同時懸掛兩條單列鏈條的形狀 | |||
| HB型 | HC型 | |||
| 按結構區分使用 | 用於安裝在旋轉體上，例如扭矩限制器的中心構件。 | 它是最通用的。 | 從動用的大鏈輪或B型的鍵面壓力不足時使用。 | 使用方法是同時懸掛兩條單列鏈條。 |
註
1.強力鏈條多列（HB 型、HC 型）的總齒寬（橫向節距）與標準不同。
2.材質
RS鏈輪對以下材質進行了標準化。
| 鋼種 | 材質 |
|---|---|
| 碳鋼 | *機械結構碳鋼 |
| 軋鋼 | *一般結構用軋鋼 |
| 不鏽鋼 | *奧氏體不鏽鋼 |
| 樹脂 | *工程塑膠 (工程塑膠) |
| 燒結金 | *鐵基燒結合金 (RS25鏈輪的一部分使用) |
3.齒頂規格
| 規格 | |
|---|---|
| 硬化的齒頂尖 | 如果需要更堅固的齒和更長的使用壽命，請使用齒頂鏈輪。 TOUGH TOOTH的所有齒頂都經過硬化處理。 |
| 齒頂（原始）規格 | 齒頂尖沒有硬化。 RS 鏈輪在大齒數範圍內，齒頂尖是毛邊的。 |
4.軸孔規格
將鏈輪安裝到對方軸時的軸孔規格有以下3種。
| 系列 | 外觀 | 規格 |
|---|---|---|
| 標準底孔 |
|
|
| 配孔 |
|
|
| 張緊鏈輪 |
|
|
5.滾子鏈條鏈輪的操作
5.1齒頂硬化
鏈輪齒頂必須在下列工況下進行硬化處理：
- 1. 當齒數較少（24 齒或以下）且最大轉速為傳動能力表中所列最大轉速的 1/8 或以上。
- 2.速比大於4:1的小鏈輪。
- 3.低速大負荷時。
- 4.磨牙的氣氛。
5.2齒數
高速軸側鏈輪的齒數越大，傳動就越順暢。
一般牙齒數15顆以上比較合適。但是，如果速比較大且低速鏈輪齒數超過120齒，鏈子的輕微磨損延伸可能會導衹嚙合不良。
因此，請設計成減少高速側鏈輪的齒數。那種情況下，也推薦13顆以上的牙數。
另外，在極低速且不會受到衝擊的情況下，也可以使用12齒以下齒數的鏈輪。
5.3追加加工的註意事項
1.軸孔加工
- ·最大軸孔加工尺寸
最大軸孔加工尺寸小於或等於各尺寸表中記載的最大軸孔直徑。
另外，使用JIS規格鍵以外的鍵時，請向本公司說明加工內容。 - ・加工標準
請依照齒輪部分的外徑 Do 或輪轂的外徑 DH 進行加工。
此時，請確保歯底跳動 a 和齒端面側向跳動 b 小於下表中的數值。
| 歯根円直径（df） | 90以下 | 超過90 190以下 |
超過190 850以下 |
超過850 1180以下 |
超過1180 者 |
|---|---|---|---|---|---|
| 歯底尖 | 0.15 | 0.0008df＋0.08 | 0.76 | ||
| 橫向擺動b | 0.25 | 0.0009df＋0.08 | 1.14 | ||
2.A型鏈輪焊接
在A型鏈輪上焊接輪轂時，可能會因焊接產生歪斜，導衹齒部端面抖動，無法維持品質，請避免使用。
此外，焊接 A齒頂硬化鏈輪可能會降低其硬度，因此也請避免焊接。
3.輪轂外徑加工
請勿對輪轂外徑進行追加加工。如果要進行加工的話，請咨詢本公司。
5.4鏈輪的表面處理
在標準鏈輪上進行電鍍、染色或其他表面處理時，請嚴格遵守以下規定。
- ·因為塗有防銹油、防銹塗料，所以要完全去除。
- - 如果硬化齒頂鏈輪經過可能導致氫脆的處理，例如電鍍，則必須採取適當的預防措施。

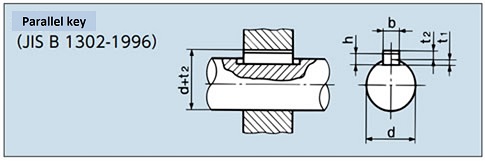

新JIS密鑰
| 軸孔直徑 d |
按鍵名稱之尺寸 寬×高 b×h |
鍵槽深度 | |
|---|---|---|---|
| 軸t1 | 輪轂 d+t2 | ||
| 大於6小於8 | 2×2 | 1.2 | d + 1.0 |
| 8 〃 10 〃 | 3×3 | 1.8 | d + 1.4 |
| 10 〃 12 〃 | 4×4 | 2.5 | d + 1.8 |
| 12 〃 17 〃 | 5×5 | 3.0 | d + 2.3 |
| 17 〃 22 〃 | 6×6 | 3.5 | d + 2.8 |
| 20 〃 25 〃 | (7×7) | 4.0 | d + 2.3 |
| 22 〃 30 〃 | 8×7 | 4.0 | d + 3.3 |
| 30 〃 38 〃 | 10×8 | 5.0 | d + 3.3 |
| 38 〃 44 〃 | 12×8 | 5.0 | d + 3.3 |
| 44 〃 50 〃 | 14×9 | 5.5 | d + 3.8 |
| 50 〃 55 〃 | (15×10) | 5.0 | d + 5.3 |
| 50 〃 58 〃 | 16×10 | 6.0 | d + 4.3 |
| 58 〃 65 〃 | 18×11 | 7.0 | d + 4.4 |
| 65 〃 75 〃 | 20×12 | 7.5 | d + 4.9 |
| 75 〃 85 〃 | 22×14 | 9.0 | d + 5.4 |
| 80 〃 90 〃 | (24×16) | 8.0 | d + 8.4 |
| 85 〃 95 〃 | 25×14 | 9.0 | d + 5.4 |
| 95 〃 110 〃 | 28×16 | 10.0 | d + 6.4 |
| 110 〃 130 〃 | 32×18 | 11.0 | d + 7.4 |
| 125 〃 140 〃 | (35×22) | 11.0 | d + 11.4 |
| 130 〃 150 〃 | 36×20 | 12.0 | d + 8.4 |
| 140 〃 160 〃 | (38×24) | 12.0 | d + 12.4 |
| 150 〃 170 〃 | 40×22 | 13.0 | d + 9.4 |
| 160 〃 180 〃 | (42×26) | 13.0 | d + 13.4 |
| 170 〃 200 〃 | 45×25 | 15.0 | d + 10.4 |
| 200 〃 230 〃 | 50×28 | 17.0 | d + 11.4 |
| 230 〃 260 〃 | 56×32 | 20.0 | d + 12.4 |
| 260 〃 290 〃 | 63×32 | 20.0 | d + 12.4 |
| 290 〃 330 〃 | 70×36 | 22.0 | d + 14.4 |
| 330 〃 380 〃 | 80×40 | 25.0 | d + 15.4 |
| 380 〃 440 〃 | 90×45 | 28.0 | d + 17.4 |
| 440 〃 500 〃 | 100×50 | 31.0 | d + 19.5 |

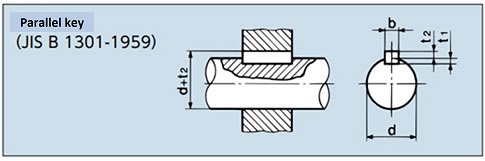

舊JIS密鑰
| 軸孔直徑 d |
按鍵名稱之尺寸 寬×高 b× (t2+t1) |
鍵槽深度 | |
|---|---|---|---|
| 軸t1 | 輪轂 d+t2 | ||
| 10以上13以下 | 4×4 | 2.5 | d + 1.5 |
| 超過13 20〃 | 5×5 | 3.0 | d + 2.0 |
| 20 〃 30 〃 | 7×7 | 4.0 | d + 3.0 |
| 30 〃 40 〃 | 10×8 | 4.5 | d + 3.5 |
| 40 〃 50 〃 | 12×8 | 4.5 | d + 3.5 |
| 50 〃 60 〃 | 15×10 | 5 | d + 5 |
| 60 〃 70 〃 | 18×12 | 6 | d + 6 |
| 70 〃 80 〃 | 20×13 | 7 | d + 6 |
| 80 〃 95 〃 | 24×16 | 8 | d + 8 |
| 95 〃 110 〃 | 28×18 | 9 | d + 9 |
| 110 〃 125 〃 | 32×20 | 10 | d + 10 |
| 125 〃 140 〃 | 35×22 | 11 | d + 11 |
| 140 〃 160 〃 | 38×24 | 12 | d + 12 |
| 160 〃 180 〃 | 42×26 | 13 | d + 13 |
| 180 〃 200 〃 | 45×28 | 14 | d + 14 |
| 200 〃 224 〃 | 50×31.5 | 16 | d + 15.5 |
| 224 〃 250 〃 | 56×35.5 | 18 | d + 17.5 |
