TERVO伺服馬達減速機機伺服馬達組裝流程

電機軸為圓軸時 (輸入軸夾緊型)

• 1. 安裝減速機時，使馬達安裝面朝上。
• 2.電機軸的銹和灰塵、防銹油等，請擦幹淨。
• 3.取下法蘭的橡膠罩蓋，旋轉輸入軸，將螺栓的頭部對準孔的位置。
  請確認固定螺栓是否因L型扳手等而松動。
• 4.請將電機軸平穩地插入輸入軸。請充分註意不要傾斜電機軸插入。
• 5.內部部分完全插入後，用適當的螺栓和擰緊扭矩將其完全固定在法蘭上。
• 6.請使用扭矩扳手，以指定的擰緊扭矩擰緊輸入軸的固定螺栓。
• 7.請裝上橡膠罩蓋。以上完成電機的安裝。

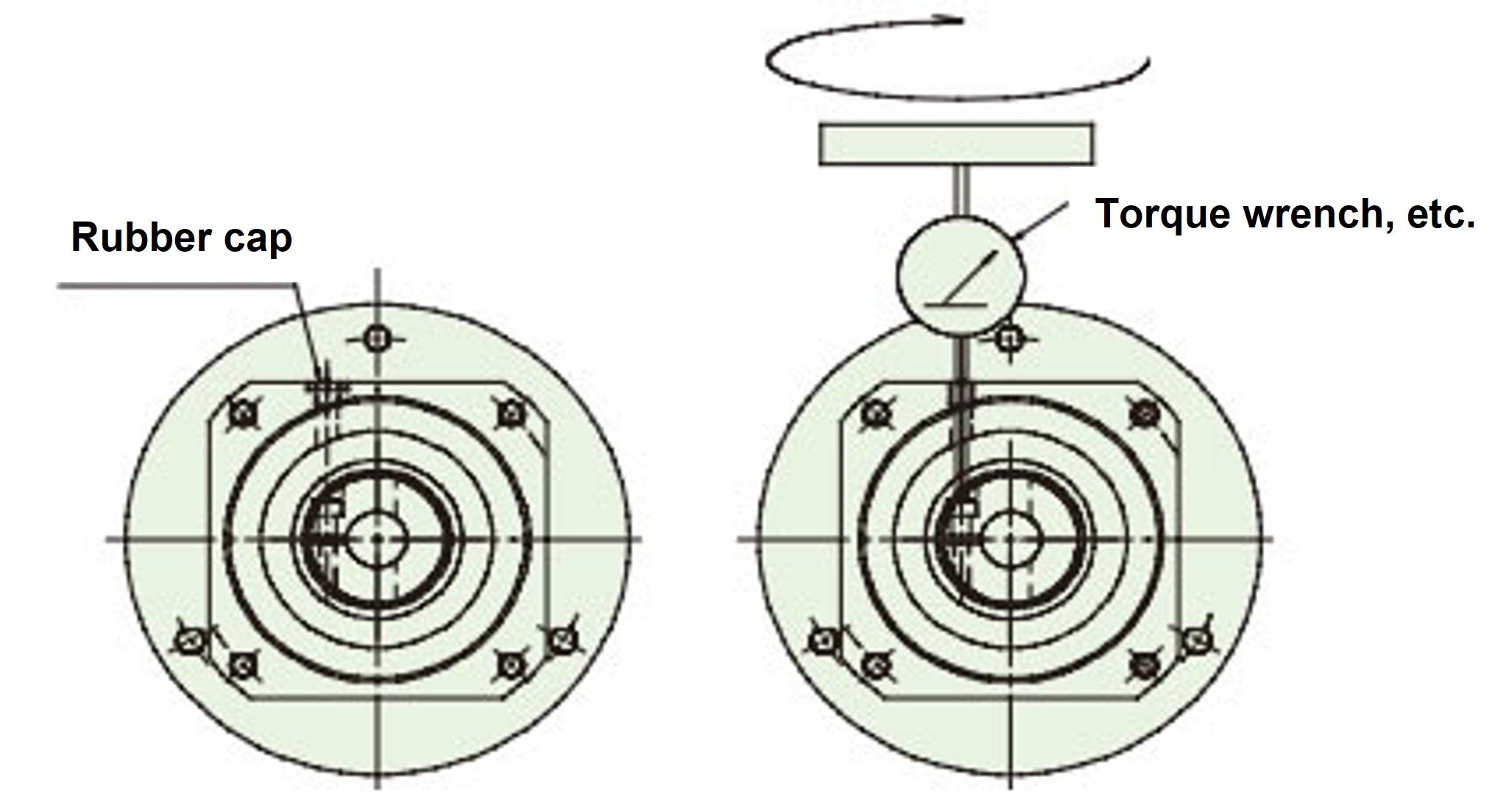

夾緊規格固定螺栓的擰緊

在輸入軸夾緊型上安裝帶鍵電動機

帶鍵的電機軸，取下鍵後，與圓軸一樣可作為夾緊型使用。

在與夾緊部的狹縫位置相反180度的一側設置電機的鍵槽 (D切口) 。

按照安裝圓軸相同的步驟安裝減速機。
