安裝註意事項

• 1.潤滑時使用潤滑脂，潤滑脂可能會飛散。請充分註意周圍的影響。(擔心飛散的情況下，推薦防塵罩。)特別是吊著使用時，潤滑脂可能會滴下。
• 2. 本產品可採用吊掛、水平及懸掛三種安裝方式。但是，採用水平或懸掛方式安裝時，如果主機重量和搬運物的重量（力）直接作用於安裝螺栓上，則可能損壞設備。請確保安裝螺栓不承受負載。 （圖1）

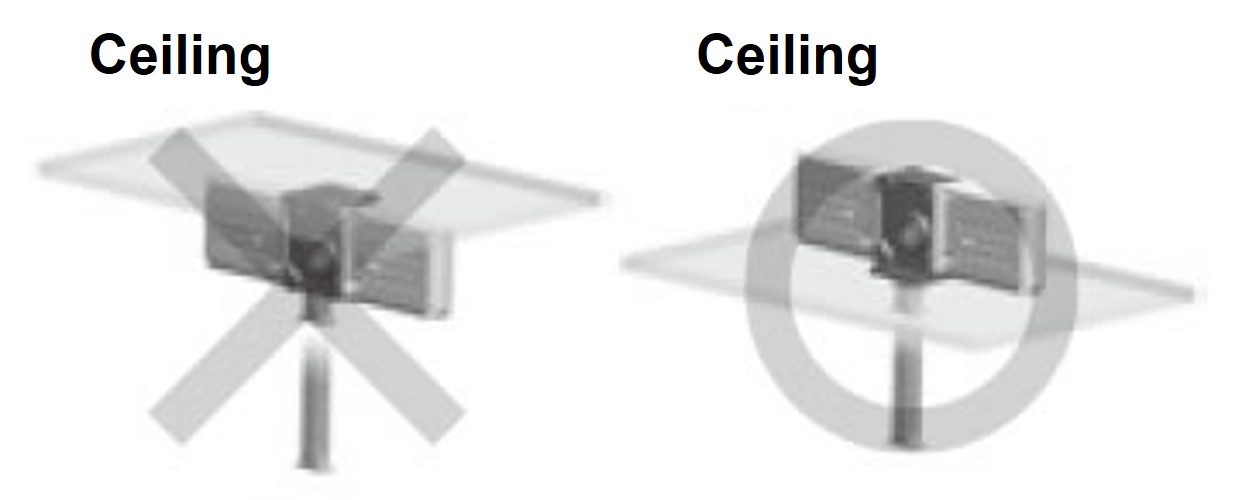

  吊裝

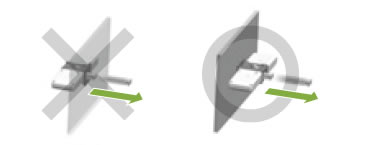

  水平安裝擠壓時

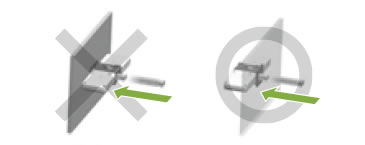

  水平安裝拉伸時



  圖1安裝方向的可否 (一例)

• 3. 對於無馬達機械，安裝馬達、減速機、主機等零件時，應準備一個足夠堅固的底座，以確保正確安裝，並具有足夠的安全係數，即使在施加最大負載的情況下，也能防止安裝過程中中心定位精度出現偏差。此外，還應提供獨立的機構來校準馬達輸出軸和零級壓縮機（ZCA）輸入軸的中心高度。如果軸中心高度未對準，則馬達輸出軸和零級壓縮機（ZCA）輸入軸將受到旋轉彎曲力的作用，這可能會損壞軸。
• 4.例如，使用鏈帶驅動軸時，請確保作用在軸上的懸載小於或等於允許的懸載。(詳細內容請參照選定頁)
• 5. 安裝時，請使用驅動單元和先端金具上的四個安裝螺紋孔牢固地固定產品。 （安裝螺栓不包含在內。）安裝螺栓的尺寸應符合表1的規定，螺栓強度等級應為10.9級（JIS B 1051）或更高。螺栓的擰入深度應根據安裝材料的強度進行調整。

  表1安裝螺栓尺寸

  型號	驅動部 (底面)	驅動部 (側面)	先端金具
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  另外，安裝時請防止螺栓松動。

• 6.在任何情況下，請勿在行程末端進行止擋。如果進行固定，會對本體內部造成重大損傷。
• 7. 確保施加在主體上的載重與Zip Chain的運動方向在同一軸線上。如果載重的方向或位置不當，Zip Chain可能會受到彎曲或側向負荷，從而造成損壞（圖 2）。務必在運動方向上安裝線性導軌，以防止Zip Chain受到直接的側向負荷或彎曲、扭轉力矩。


  圖2

• 8. Zip Chain由許多相互連接的鏈環組成，形成柱狀結構。柱狀鏈條可能會出現輕微的扭曲或變形。
• 9. 請為所使用的行程預留足夠的行程餘裕。如果行程超出範圍，止動器可能會損壞，鏈條可能會脫落，或者先端金具可能會與驅動裝置碰撞，從而損壞主體。
• 10.為了限制行程而設置的限位開關，請根據慣量進行設定。
• 11. 請事先檢查軸的旋轉方向和Zip Chain的運動方向。 （請參閱外部尺寸。）旋轉方向錯誤可能會損壞主體。如果安裝了電機，請注意，鏈條相對於電線的運動方向會因電機轉速而異。
• 12. 確保灰塵或碎屑等異物不會黏附或混入Zip Chain、驅動開口等處。這會加速磨損，並可能是鏈條斷裂或運動部件損壞的主要原因。

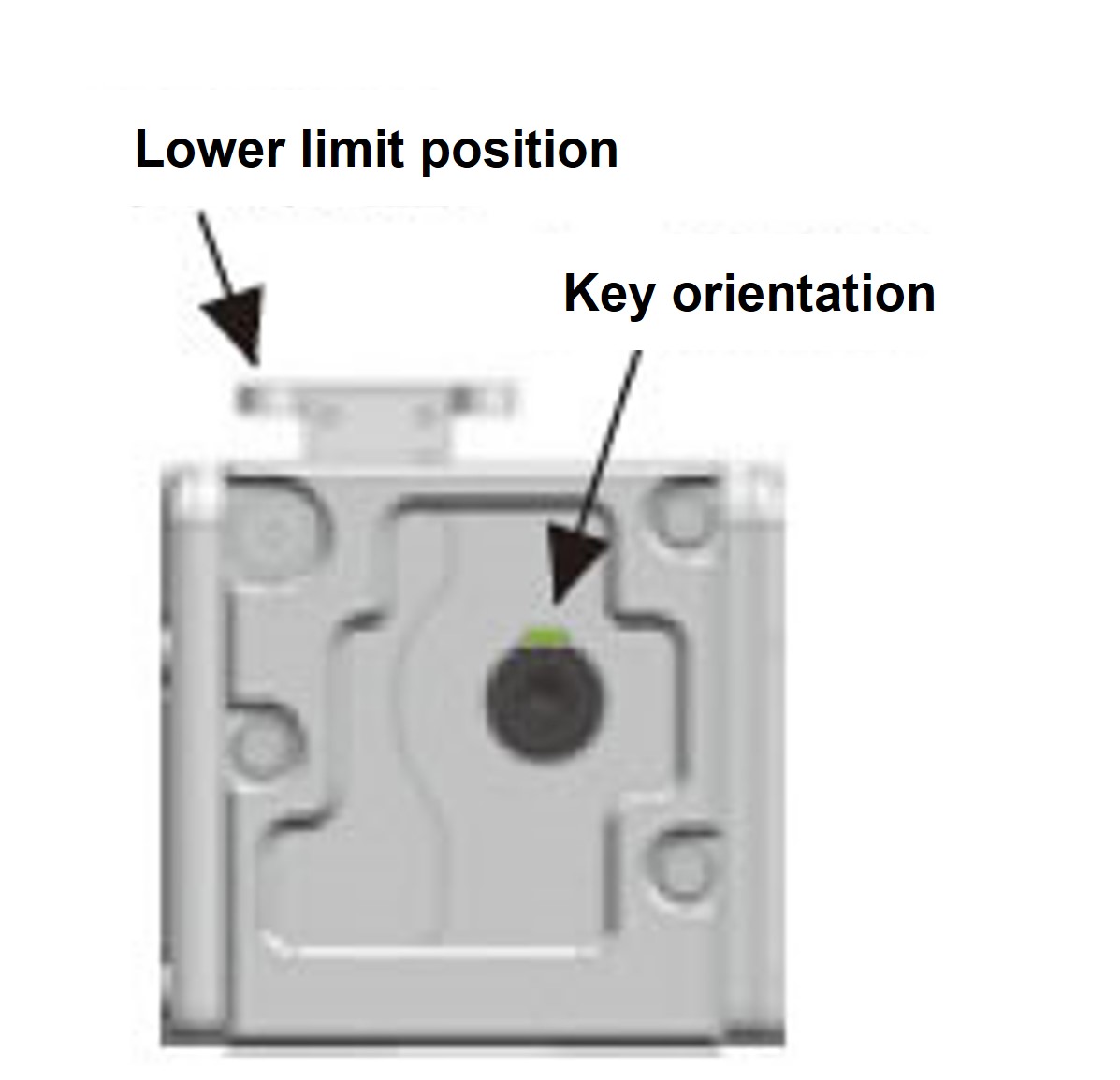

• 13. 如果驅動單元底部朝下安裝，則在最低行程極限位置，軸鍵槽幾乎朝上（見圖3）。但是，在同步等操作過程中，由於背隙等因素的個體差異，會存在一定的偏差，因此請提供單獨的相位調整機構。如果相位不正確，每個ZCA單元上的負載將會增加，這可能導致鏈條彎曲或軸斷裂。調整相位時，請使用椿本動力鎖^或類似工具在Zip Chain最低位置調整尖端高度。


  圖3

• 14.用於吊掛裝置時，為了以防萬一鏈條斷裂，請務必設置安全裝置和安全柵欄，絕對不要進入吊掛物的下面。有可能導衹人身事故時，恕不制造及銷售。
• 15.如果水平安裝使用上、下安裝用防塵罩，防塵罩會在早期損壞。水平安裝時，需要裝有特殊零件的專用防塵罩。另外制作，請吩咐。
• 16.由於結露或濕氣等原因，潤滑脂可能會提前老化或流出。在特殊環境下使用時，請在報價時與我們聯係。
• 17. 請勿對咬合式鏈條傳動裝置進行任何其他工作。
