制動電機接線
1.ZCA25M：60W・90W
・標準產品出廠時均配備交流電同時切斷。
·由於響應時間因接線而異，請參考下圖並根據用途進行選擇。
| 用途 | 三相電機標準電壓 (200V級) |
三相電機倍電壓 (400V級) |
|
|---|---|---|---|

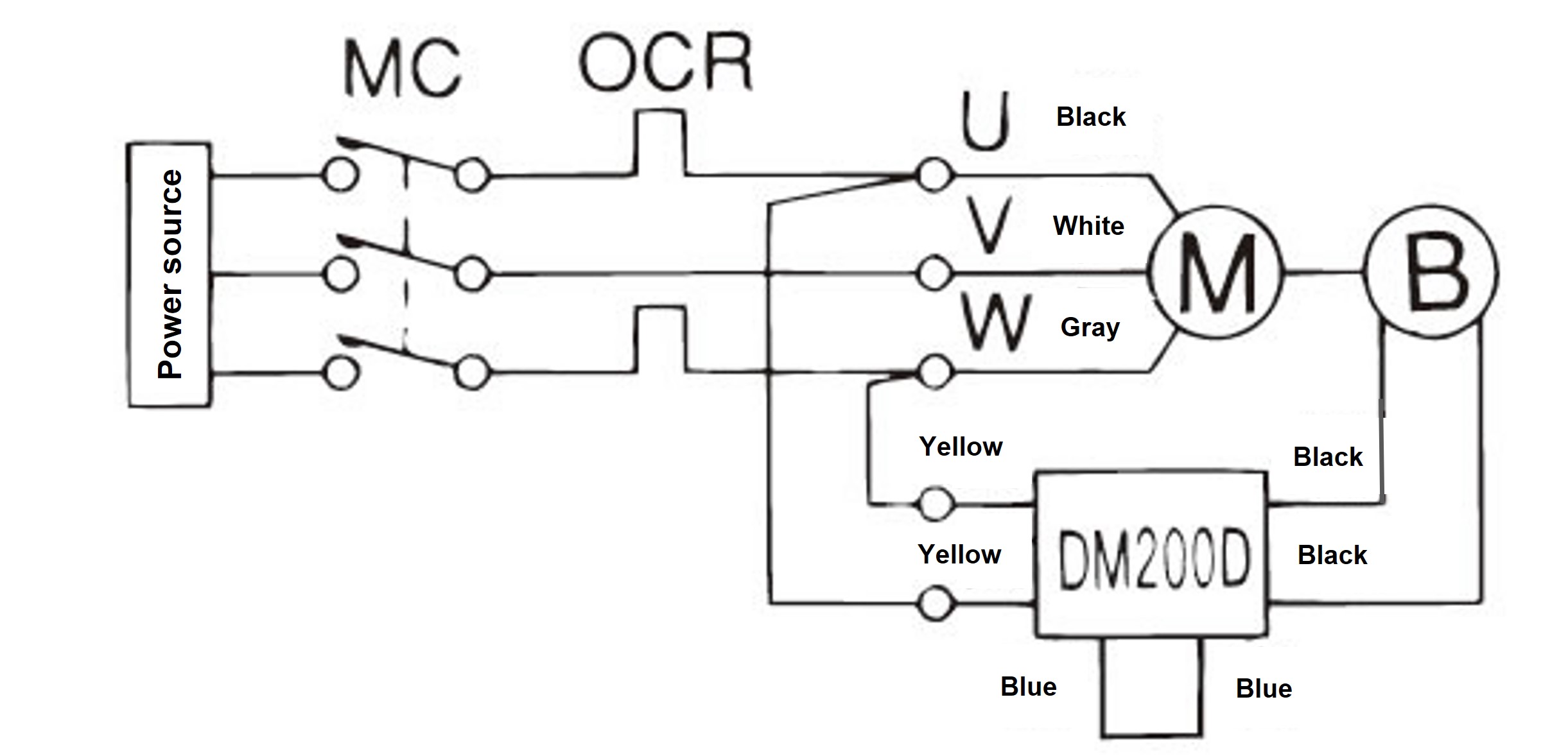

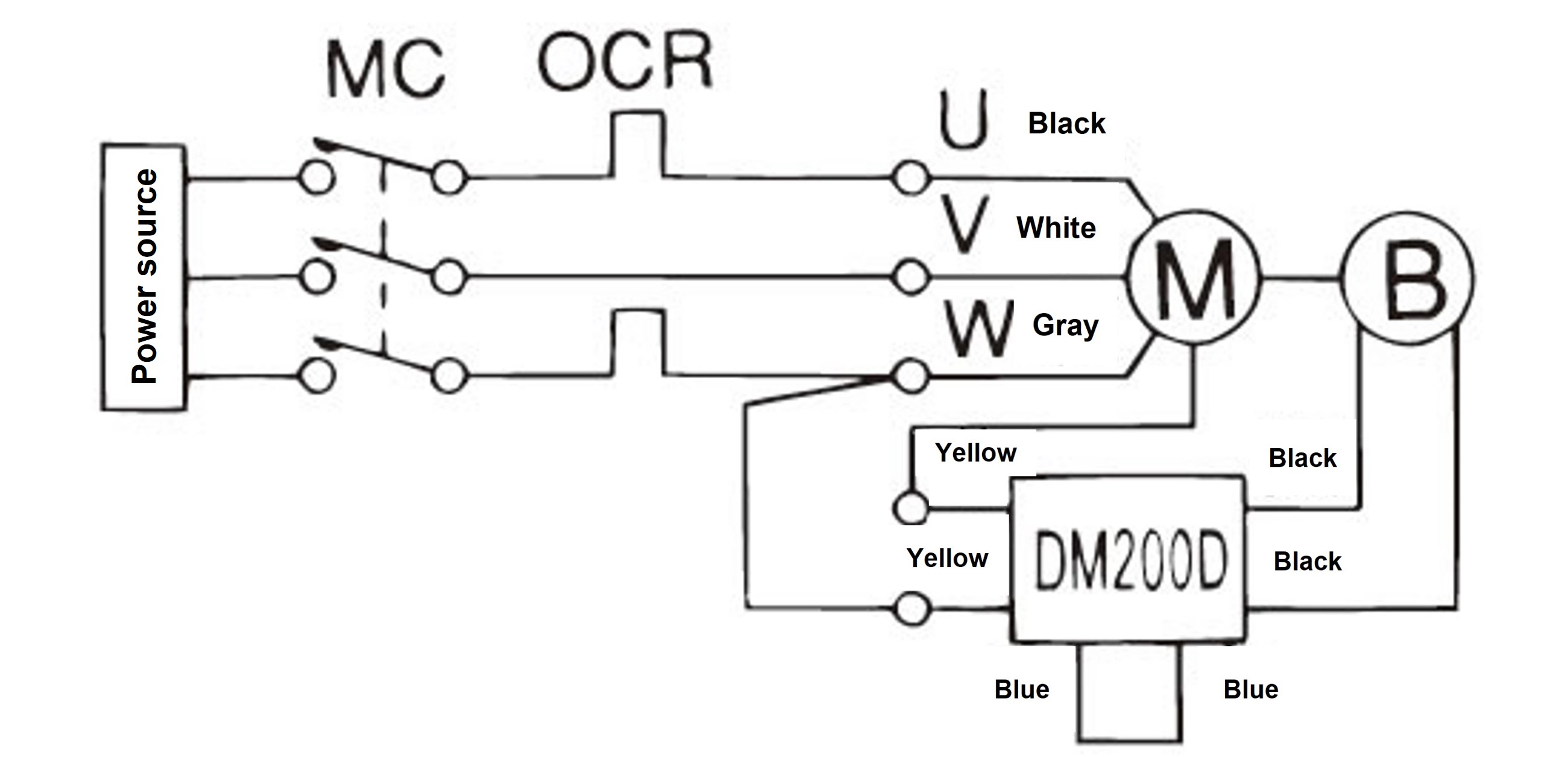

| 交流電同時切斷 |
|
 單擊放大 |
 單擊放大 |

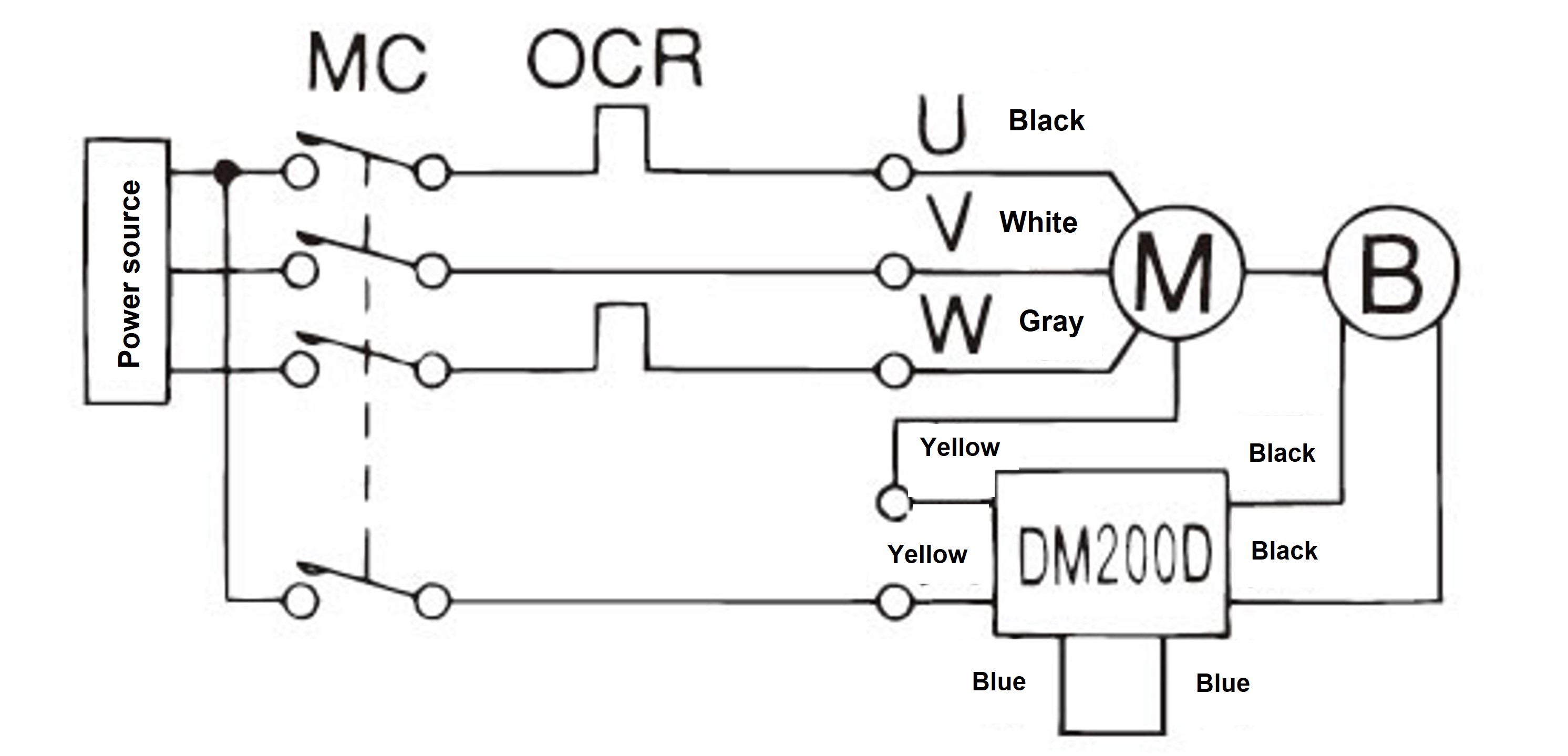

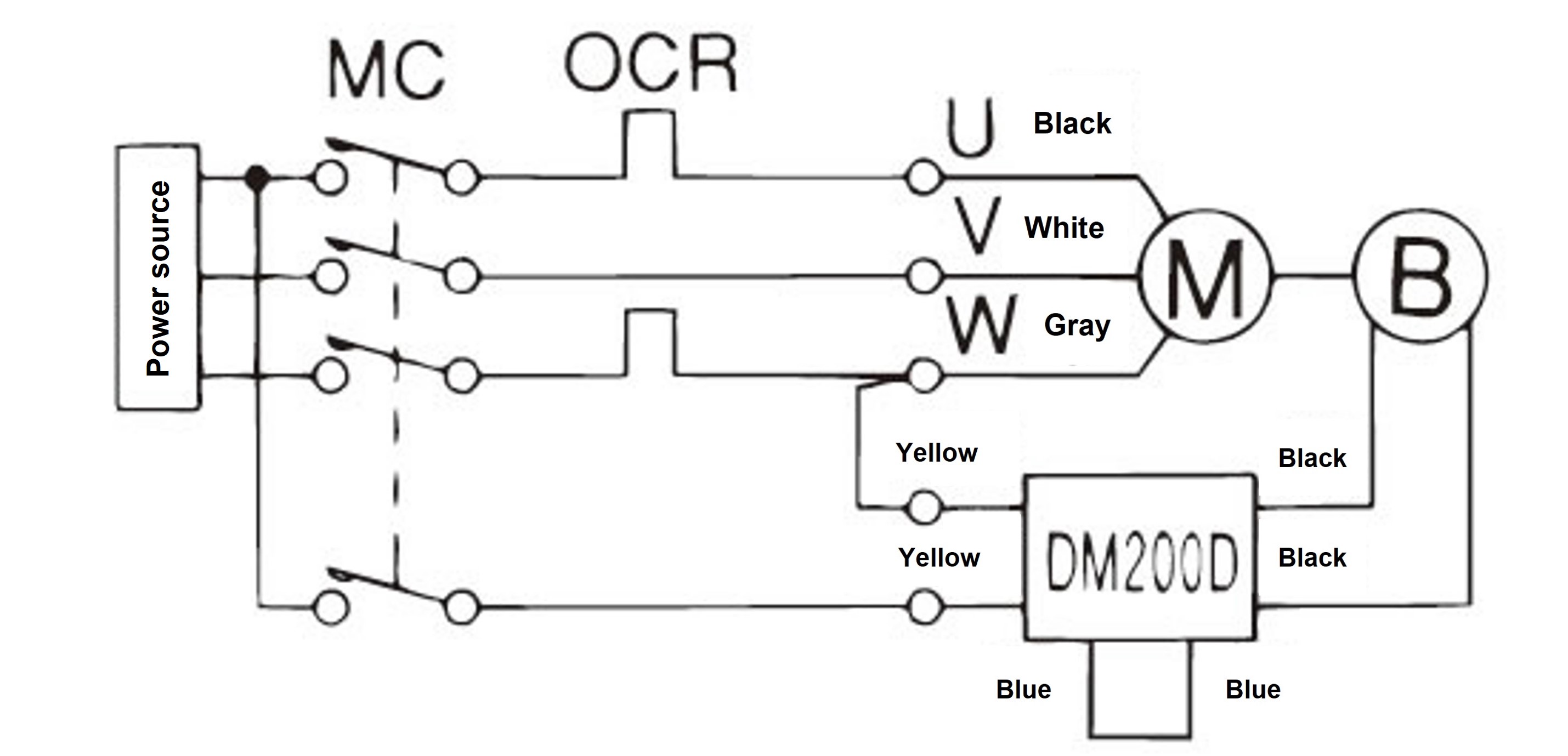

| 交流電各別切斷 |
|
 單擊放大 |
 單擊放大 |

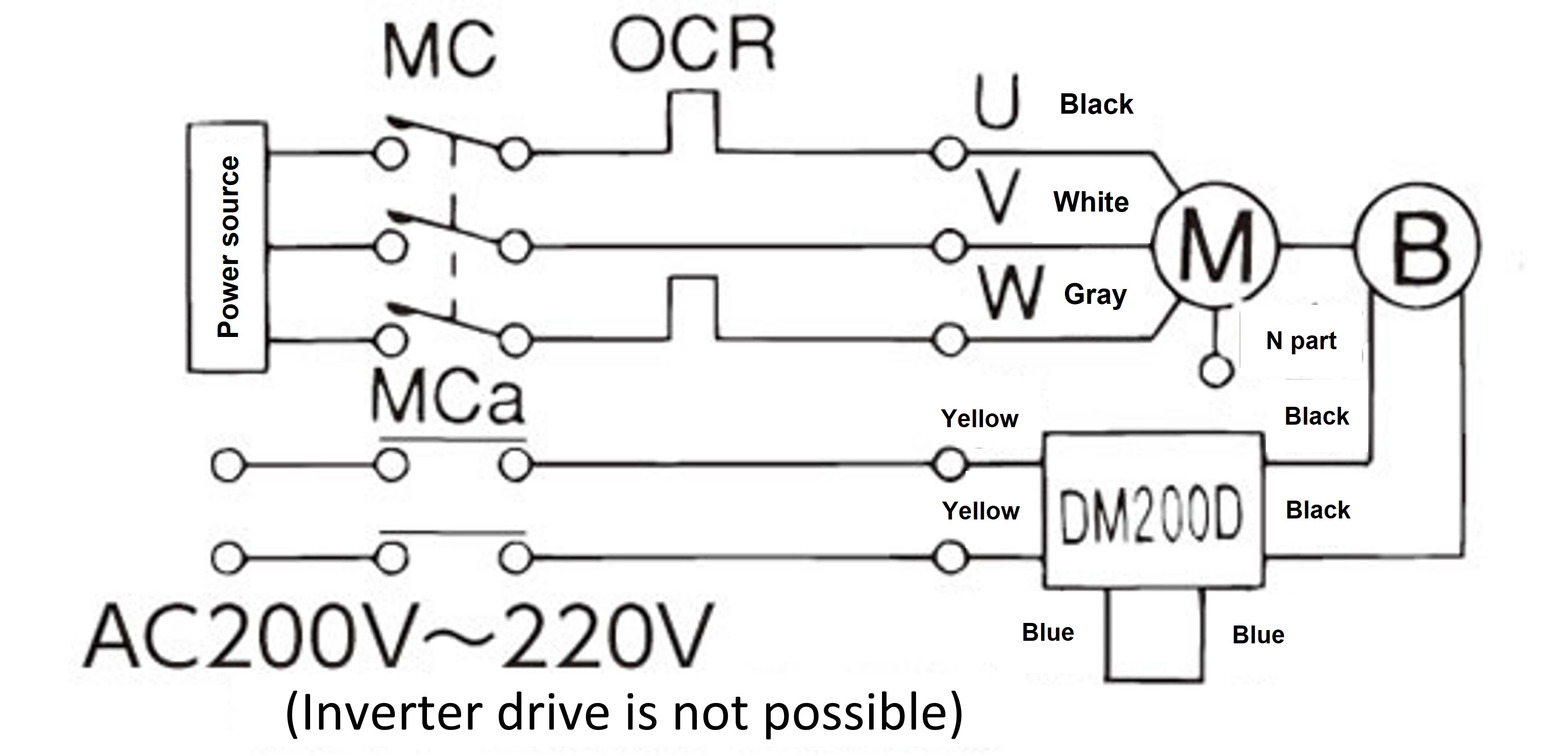

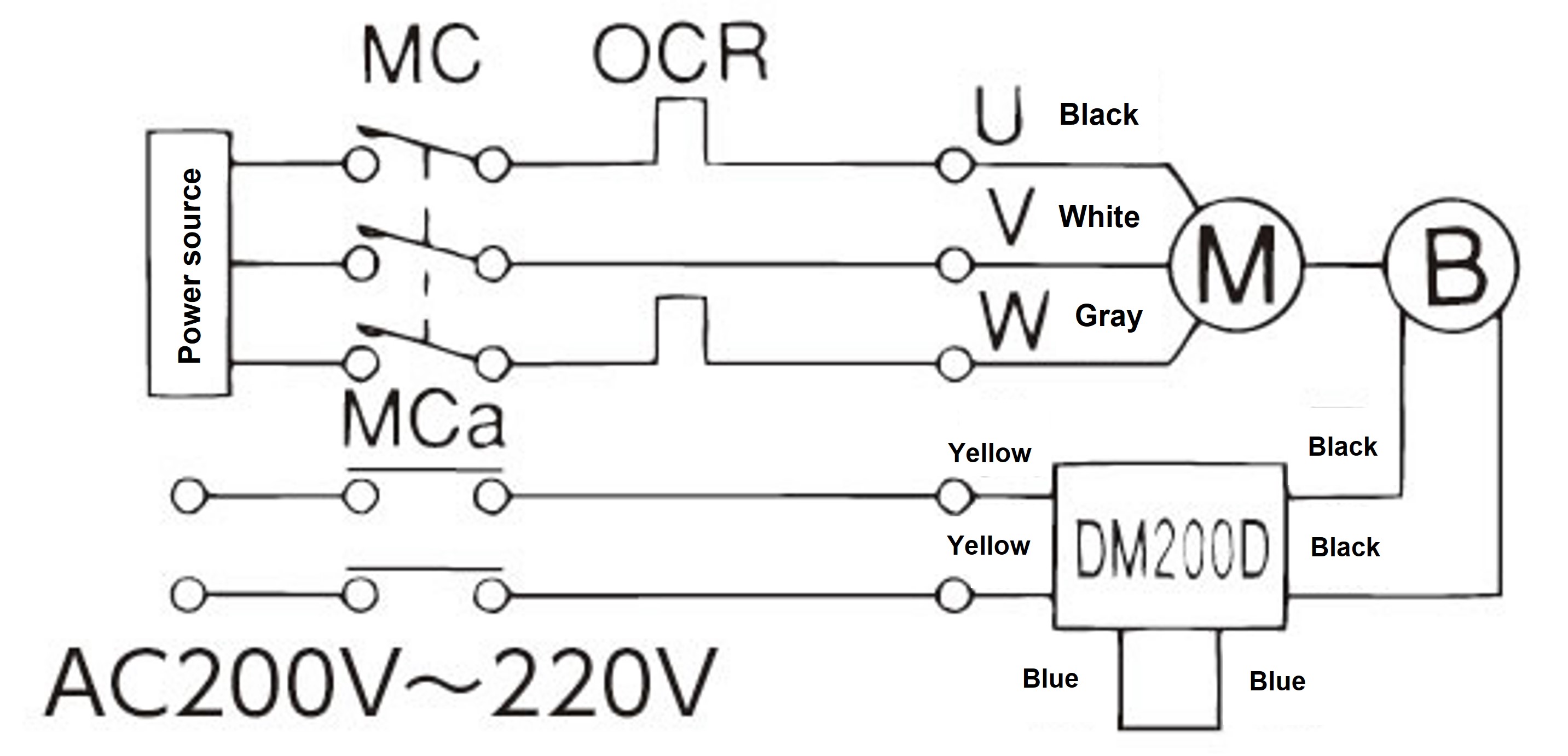

| 交流電各別操作 |
注意：請使用額定負載為 200V AC 7A 或以上的補助繼電器MCa。 |
 單擊放大 |
 單擊放大 注意：務必剪掉與封閉端連接器連接的 N 部分，並對 N 部分進行絕緣處理。 |

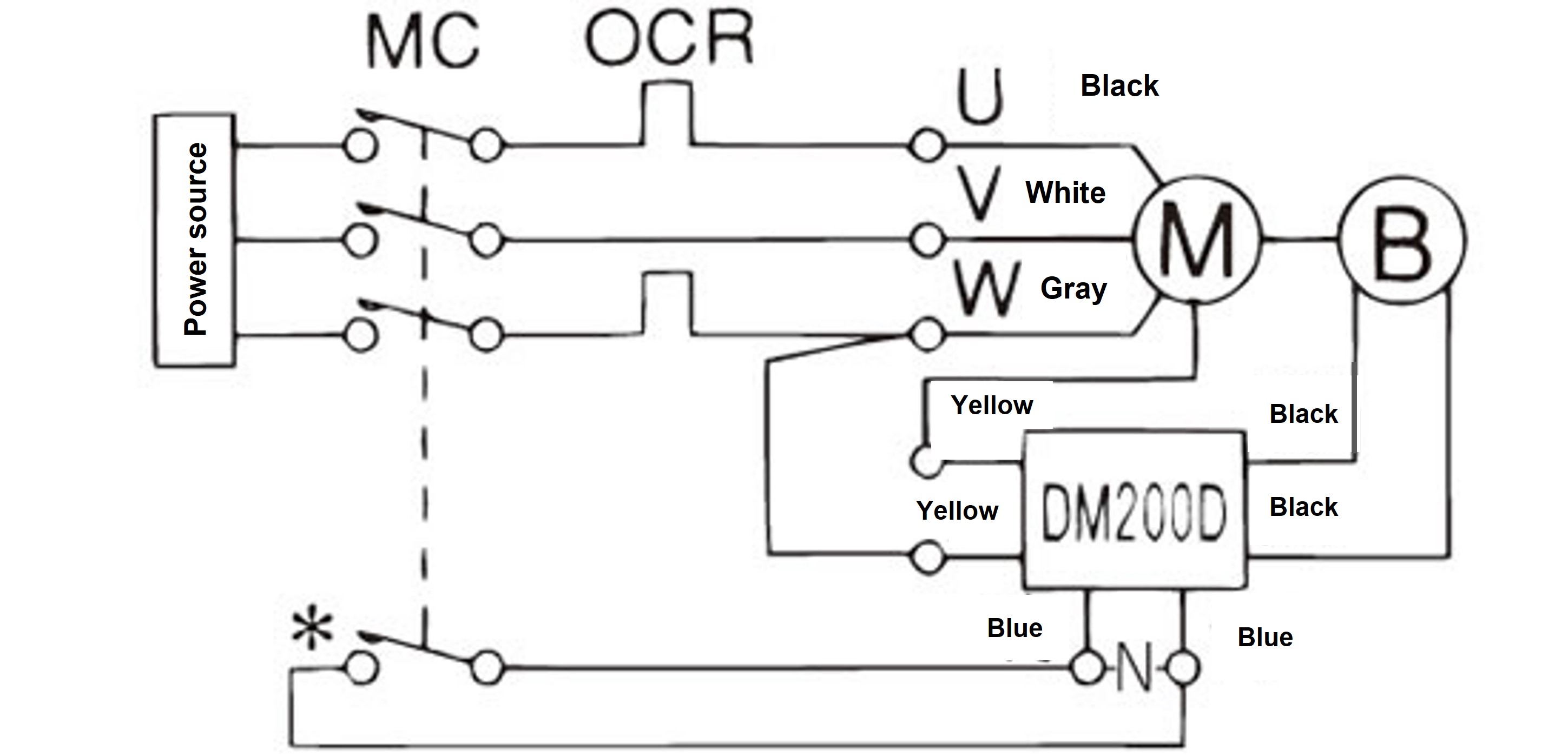

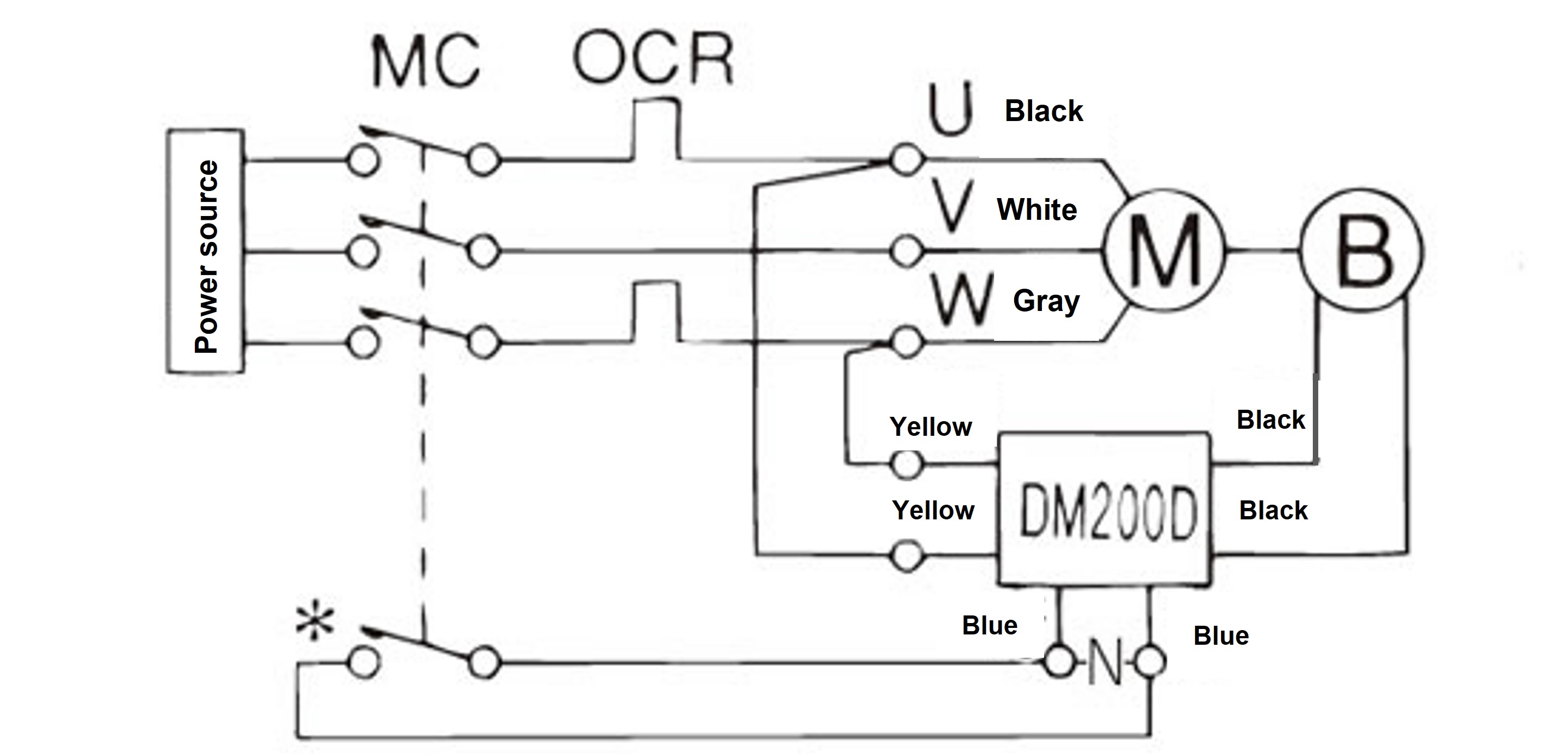

| 直流電各別切斷 |
註:請使用200V交流10A或更高容量的*標記。 |
 單擊放大 |
 單擊放大 |
- M:電機
- B:制動器
- MC:電磁接觸器
- MCa：補助繼電器
- OCR:過流繼電器
- C:電容器 (配件)
- DM200D：DC Module (轉換器)
- -N-:保護元件 (壓敏電阻)
- 註 1）接線完成後，在接通電源之前，請確保DC Module (轉換器)的黃色（或紅色）引線接在電源側，黑色引線接在煞車側。
- 註2）DC Module (轉換器)內建二極管，因此如果因接線錯誤導致短路，DC Module (轉換器)將會損壞。
- 註3) 請根據需要在每個觸點添加保護元件。
- 註 4）使用變頻器時，請勿用於交流電各別操作以外的電路。
- 註5）使用直流電各別切斷時，煞車電源模組可能會因線路長度、接線方式、繼電器類型等因素而損壞，因此需要在直流電各別切斷端子之間連接壓敏電阻。最好將其連接在靠近煞車電源模組的位置（連接到藍色引線）。特定的壓敏電阻型號如下，但也可以使用等效的壓敏電阻。對於DM200D，請選擇470V的壓敏電阻。
商品名稱 制造商 型號 DM200D時 浪湧吸收器 Panasonic ERZV14D471 陶瓷壓敏電阻 Nippon Chemi-Con TND14V-471KB00AAA0
2. ZCA35M・45M：0.2kW・0.4kW・0.75kW
・標準產品出廠時均配備交流電同時切斷。
·由於響應時間因接線而異，請參考下圖並根據用途進行選擇。
| 用途 | 三相200V 0.2kW・0.4kW |
三相200V 0.75kW |
|
|---|---|---|---|

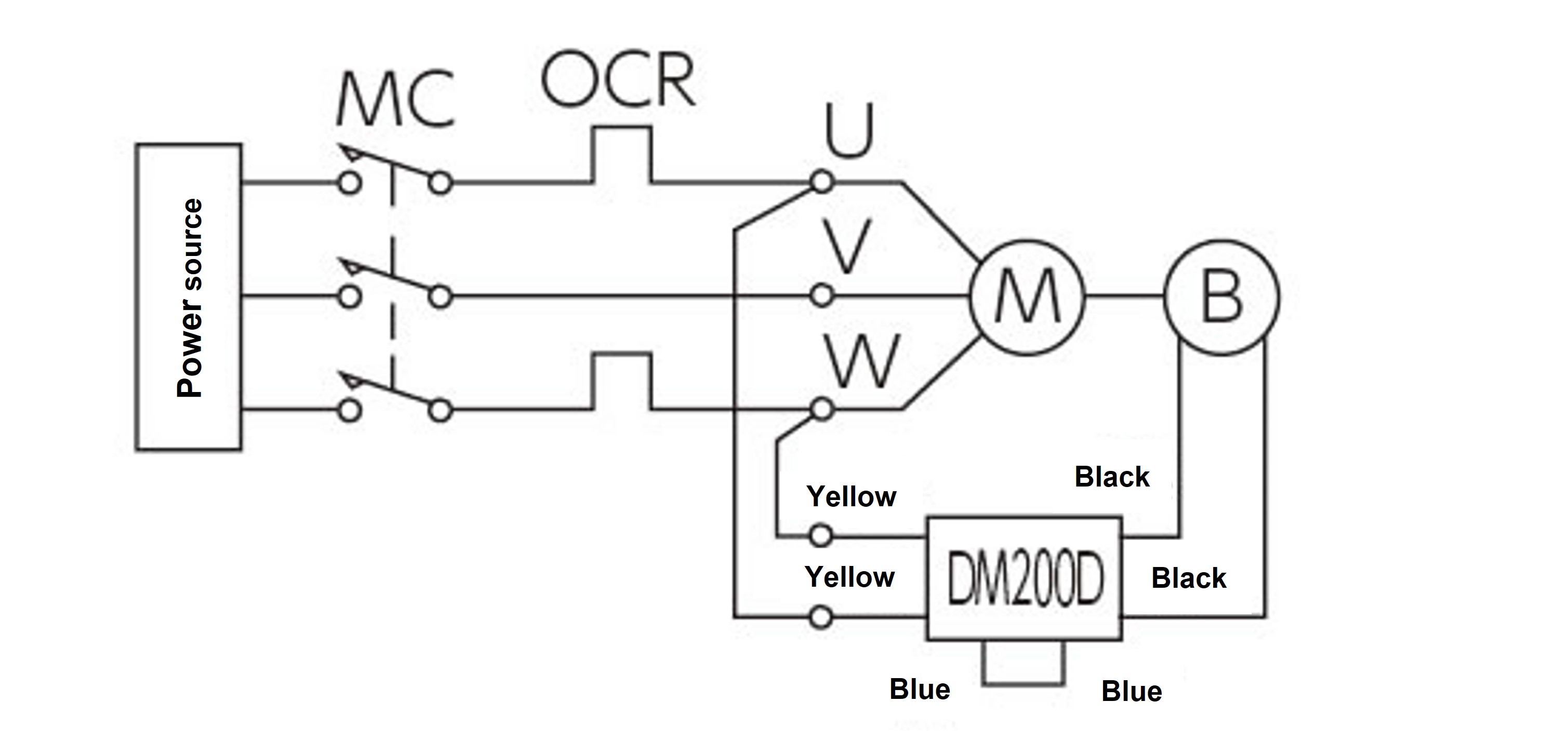

| 交流電同時切斷 |
|
 單擊放大 |
 單擊放大 |

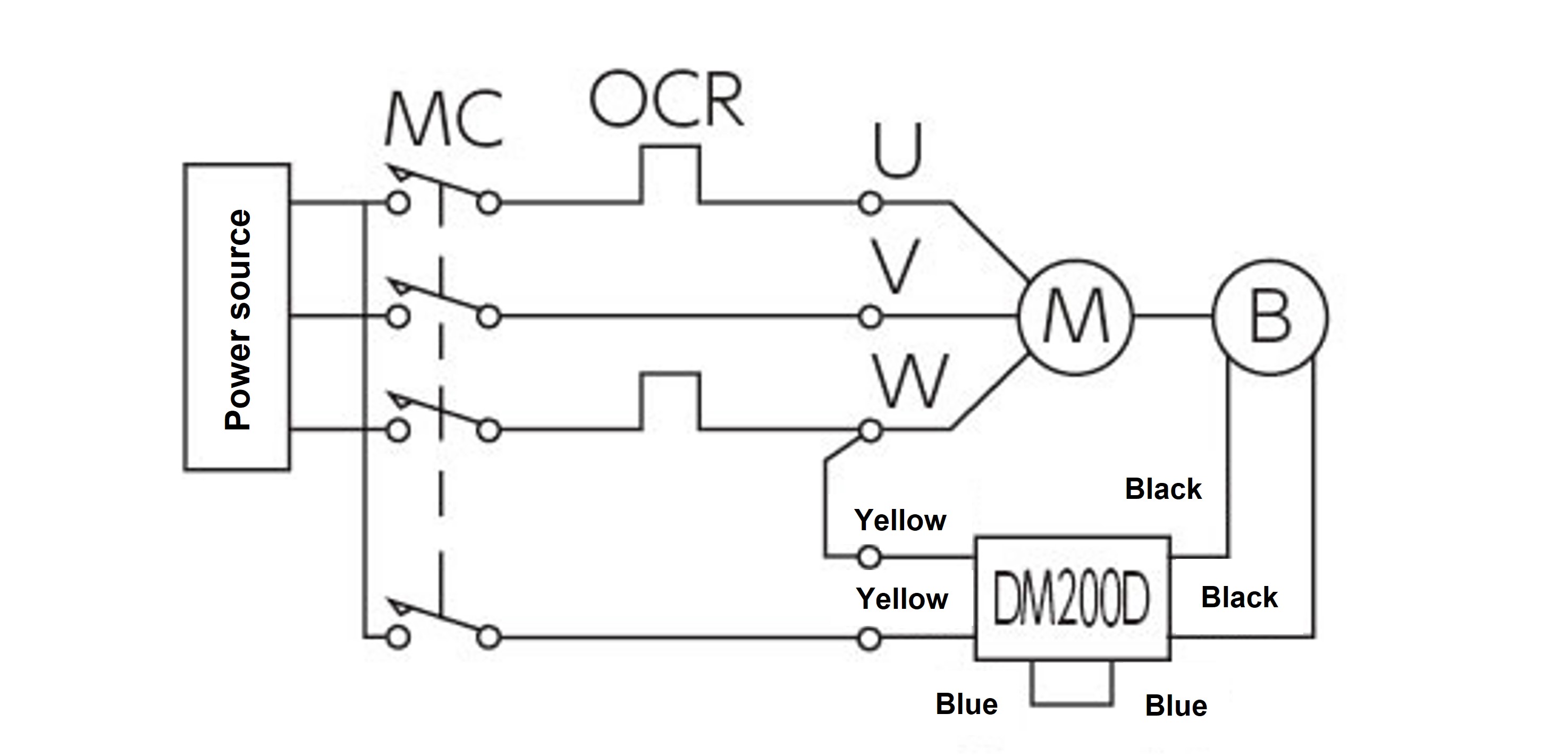

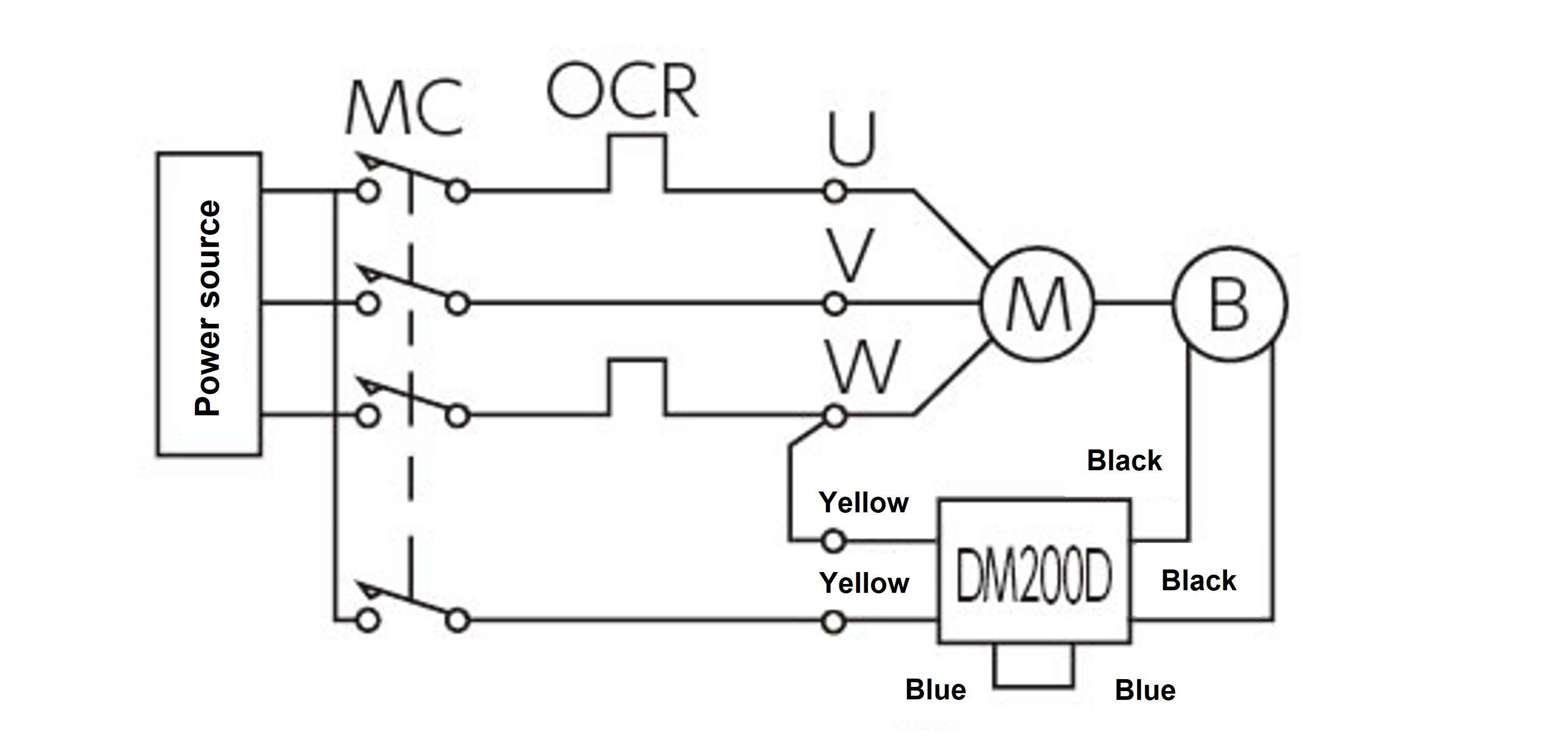

| 交流電各別切斷 |
|
 單擊放大 |
 單擊放大 |

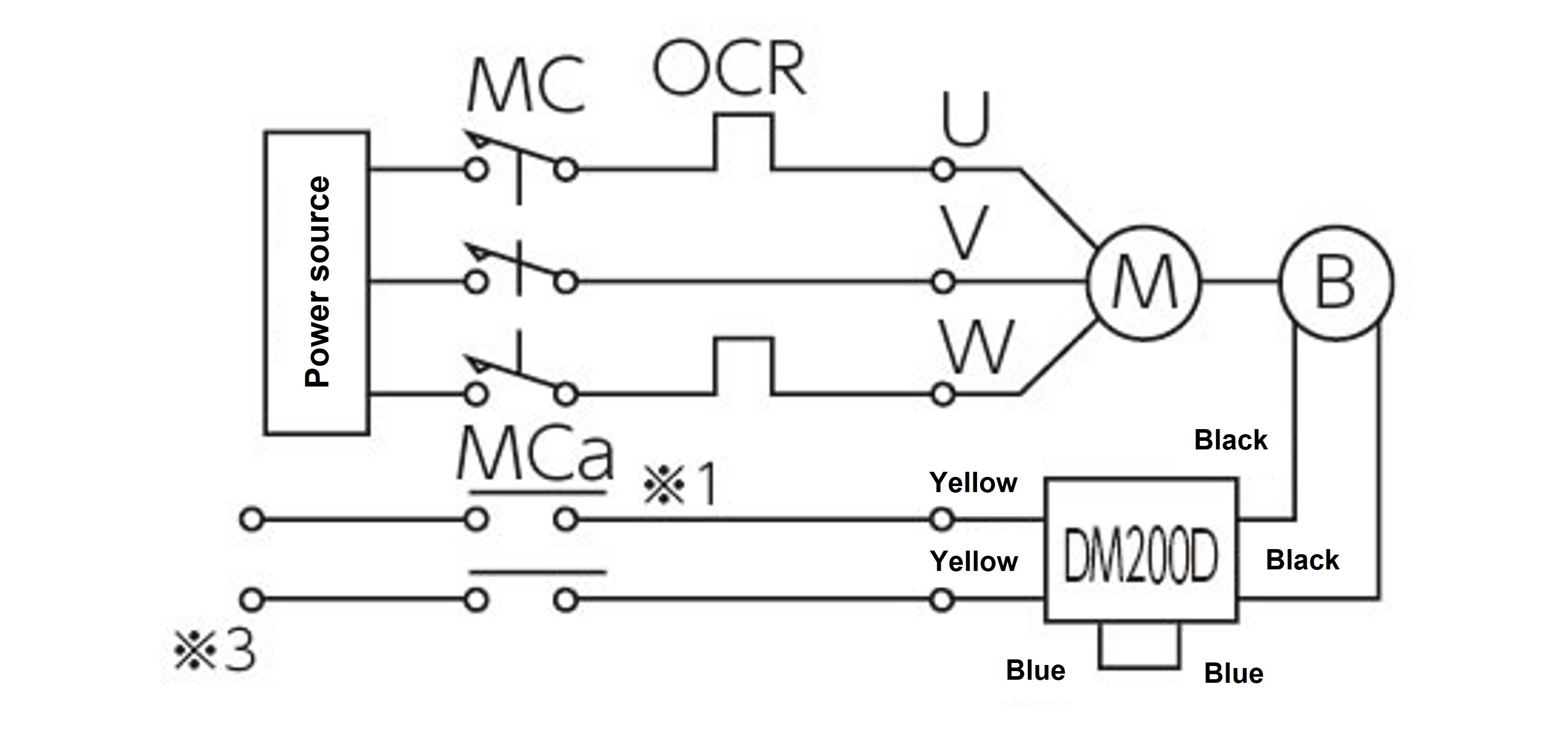

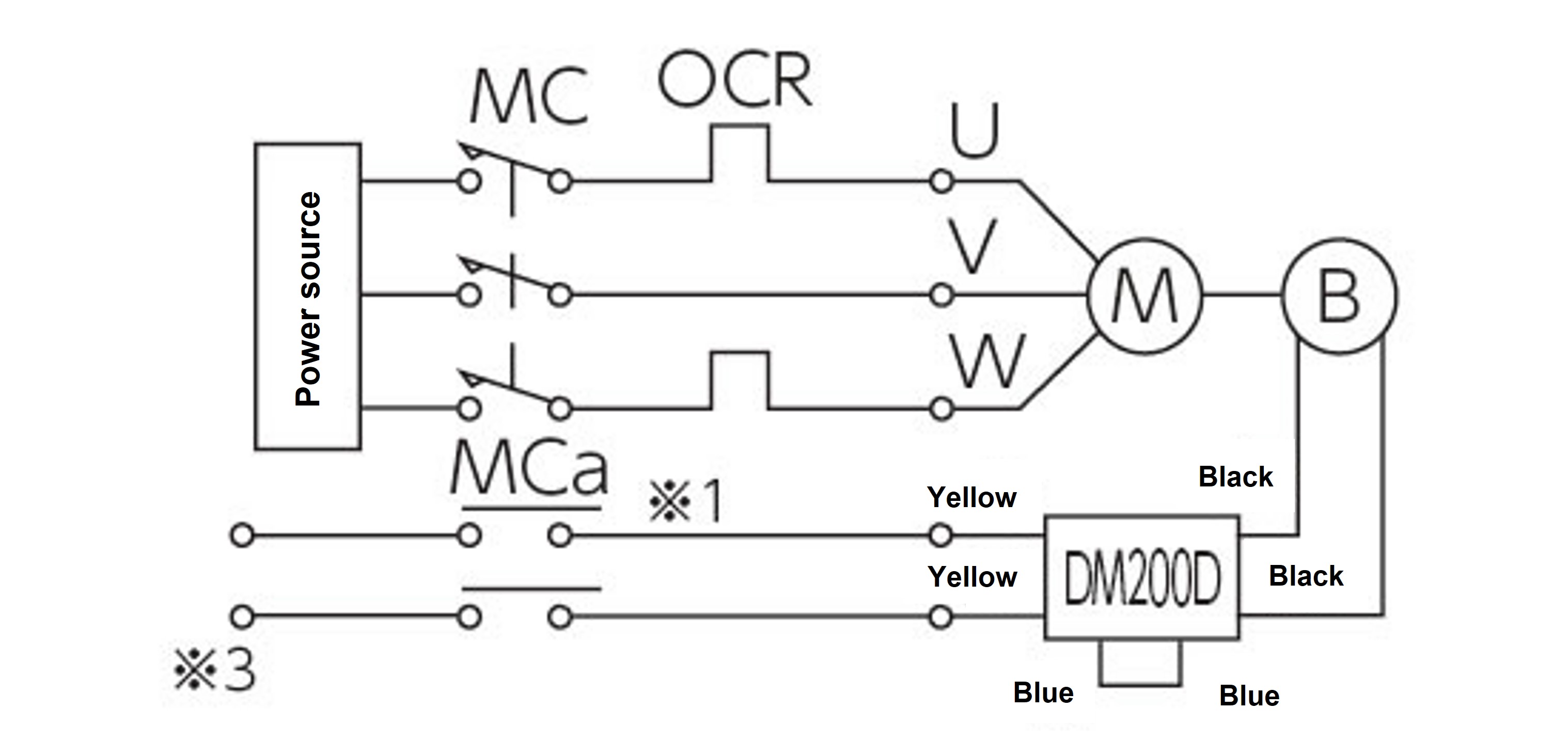

| 交流電各別操作 |
|
 單擊放大 ※3印部位制動器的供給電壓，0.1kW、0.2kW為AC200V~AC254V |
 單擊放大 ※3印部位的制動器的供給電壓，請為AC200V~AC220V。 |

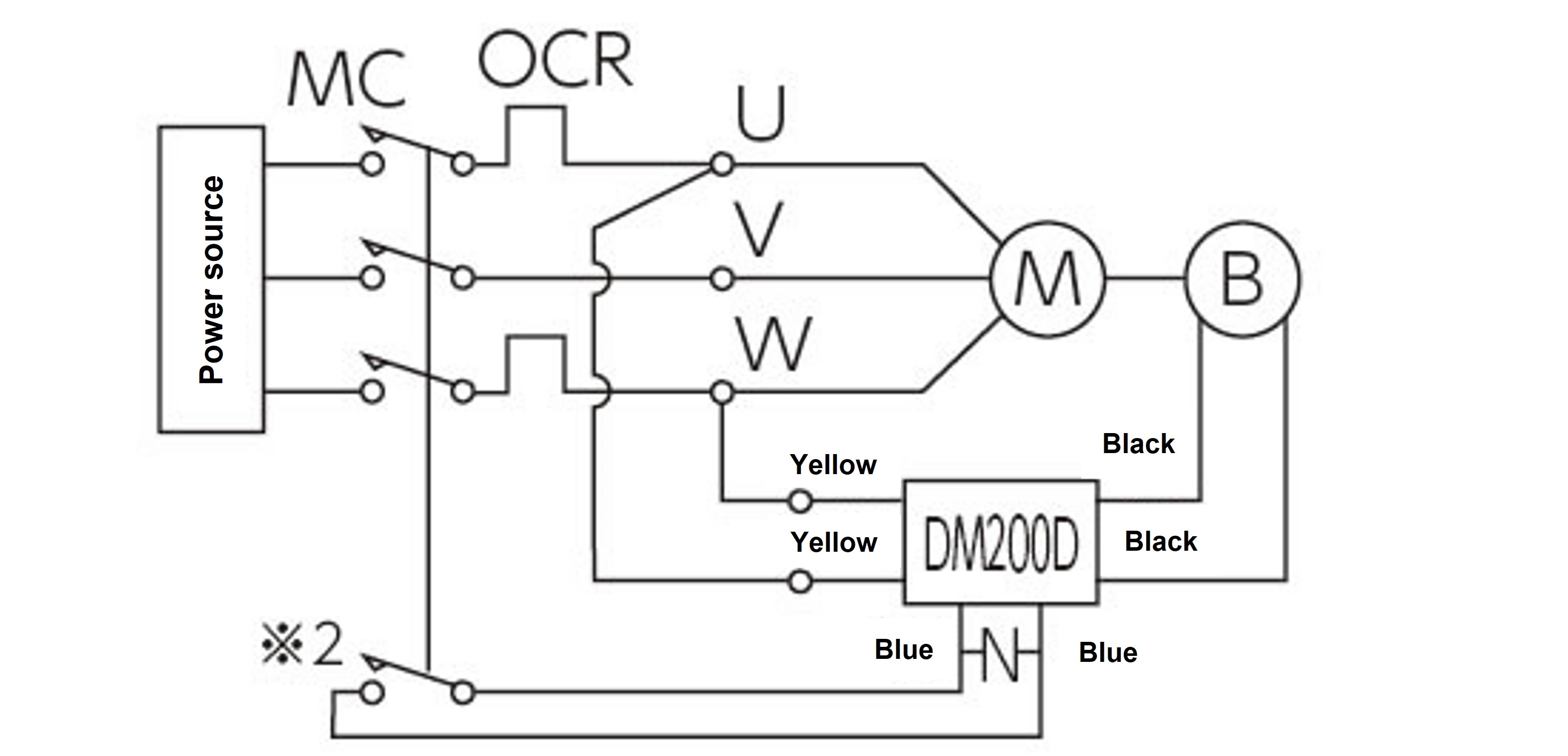

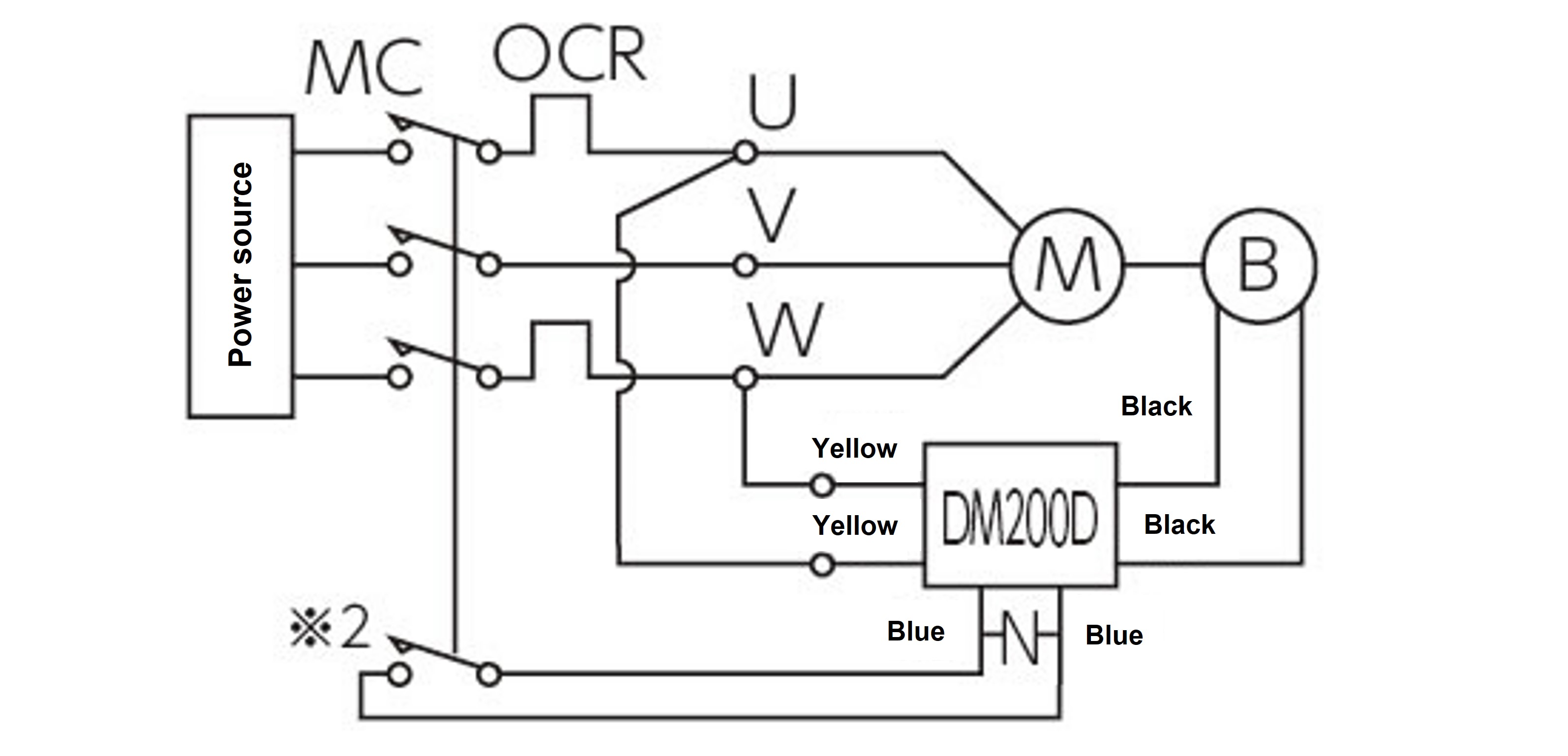

| 直流電各別切斷 |
|
 單擊放大 |
 單擊放大 |
- M:電機
- B:制動器
- MC:電磁接觸器
- MCa：補助繼電器
- OCR:過流繼電器
- DM200D：DC Module (轉換器)
- -N-:保護元件 (壓敏電阻)
- 註1) 制動電壓為DC90V。(200V交流電輸入DM200D)
- 註2）使用直流電各別切斷時，煞車電源模組可能會因線路長度、接線方式、繼電器類型等因素而損壞，因此需要在直流電各別切斷端子之間連接壓敏電阻。最好將其連接在靠近煞車電源模組的位置（藍色引線）。特定壓敏電阻型號如下所示，但也可以使用等效的壓敏電阻。對於DM200D，請選擇470V的壓敏電阻。
商品名稱 制造商 型號 DM200D時 浪湧吸收器 Panasonic ERZV14D471 陶瓷壓敏電阻 Nippon Chemi-Con TND14V-471KB00AAA0 - 註 3) *1 中的補助繼電器(MCa) 必須具有 AC200V7A 或以上的接點容量（阻性負載）。
*2 若使用 MC 輔助接點或補助繼電器，觸點容量必須為 AC200V10A 或以上（阻性負載）。
