千斤頂安裝面

為了防銹，在千斤頂的安裝面上進行了塗裝。安裝面不需要塗裝時，請咨詢本公司。

安裝方向[根據安裝形式，各插頭的位置有所不同。]

請檢查每個塞子（洩壓塞、排水塞）的安裝類型和安裝位置是否正確。
（詳情請參考各產品主要規格頁面上的外部尺寸圖。）

減速部封入油後發貨。為了防止搬運時漏油，加油口用塞子塞住，使用前請將塞子塞子更換為附帶的壓力通風口。直接使用塞栓運行時，內壓上升，油有可能從油封部分漏出。

安裝地點

請勿在千斤頂周圍放置妨礙通風的障礙物。有可能會妨礙冷卻，因異常加熱導衹燙傷、火災。為了使千斤頂安裝面和架臺的接觸面更大，請盡量將螺絲套和螺絲軸穿過架臺的孔設計成小孔。

油脂和機油有飛散、掉落的危險。為防止潤滑脂或油的飛散、掉落，請在食品機械等厭油裝置上安裝油槽等損害防止裝置。

固定螺栓

請利用千斤頂的齒輪箱上的4個安裝孔，固定安裝螺栓。(不附帶安裝螺栓。)

千斤頂的安裝螺栓尺寸請參照下表。通常情況下，請使用強度等級10.9以上的安裝螺栓。

安裝螺栓、安裝孔尺寸

與電機的連接

除千斤頂本體外，在安裝電機等時，為了能夠進行正確的安裝，請準備即使施加最大負荷也不會影響安裝時的對中精度的安全係數的堅固臺架。另外，請確實對與輸入軸連接的傳動軸等進行對中。

使用浮動軸驅動時，可能會根據轉速產生振動，這可能會導致故障，因此請仔細考慮軸的剛度和聯軸器背隙。

安裝先端金具

將先端金具到螺桿上時，請採取措施防止螺桿末端的螺紋部分鬆脫。螺桿會受到旋轉扭力的作用，導致先端金具脫落，因此請採取以下措施。

• (1)塗上防止螺絲松動的粘合劑
  防止螺絲松動時，請使用右記品牌的產品或等價品。塗佈粘合劑時，請遵守各廠家的使用註意事項等。

  一種螺絲防松膠

  制造商	品牌
  Henkel	#262、271
  株式會社Three Bond	#1307N

• (2)使用固定螺釘固定

  擰緊先端金具後，用隨附的緊定螺絲（內六角螺栓）固定，以防止其鬆動。

設置限制開關

為了調整行程而設置的限位開關，請估計千斤頂的慣量進行設定。惰行量根據安裝狀態、搬運物質量而變化，請估計最大惰行量。另外，為了以防萬一，請在行程範圍內設置機械制動器等。

位置檢測單元設置

使用選配的位置檢測單元(內部LS、旋轉編碼器、電位計)時，由於在出廠階段無法進行行程調整等，因此運行前請務必進行調整。進行內部LS調整時，請充分註意不要超過千斤頂的行程範圍，同時通過手動或旋動進行設定。如果超過行程的界限，可能會發生螺絲軸脫落或防塵罩破損等，請註意。

註意事項

• ⚠ (1) 受到負荷作用時，請勿從輸入軸進行手動操作。由於負荷導衹輸入軸轉動，很危險。
• ⚠ (2) 請勿在任何情況下使用固定裝置。進行固定的話千斤頂內部會發生重大損傷。

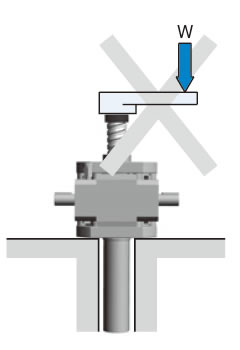

• ⚠ (3) 施加於千斤頂的負荷應與千斤頂的螺釘軸方向作用在同軸上。如果作用方向或位置不適當，則千斤頂受到彎曲負荷或橫向負荷，有損壞的危險。(圖2)
  施加橫向負荷等時，請註意設置導軌，避免千斤頂直接承受橫向負荷或彎曲力矩。
• ⚠ (4) 啟動時的峰值扭矩請註意不要超過容許輸入軸扭矩。

圖2
