滾珠絲桿潤滑

滾珠絲桿已預先潤滑，無需額外潤滑即可使用。請參考表 1 和表 2 添加潤滑脂。潤滑滾珠絲桿時，請擰下外缸上的潤滑脂加註螺栓，將桿向前移動一個完整行程，用潤滑脂槍將潤滑脂塗抹在絲槓外周，然後在您使用的行程範圍內來回移動桿。重複此動作 2 至 3 次。

表1專用潤滑脂

*本潤滑脂專為U系列電動缸設計，請勿使用其他潤滑脂。

表2加脂迴圈

※上表值僅供長期使用之用，不代表使用壽命。

減速部的加脂

減速部的齒輪及軸承已通過潤滑脂潤滑預先填充到齒輪箱中，因此無需加脂，但從檢查窗或加脂口確認潤滑脂劣化時，請更換潤滑脂。

減速部初期封入潤滑脂

• 齒輪箱部分:Duffney Eponex SR No.1

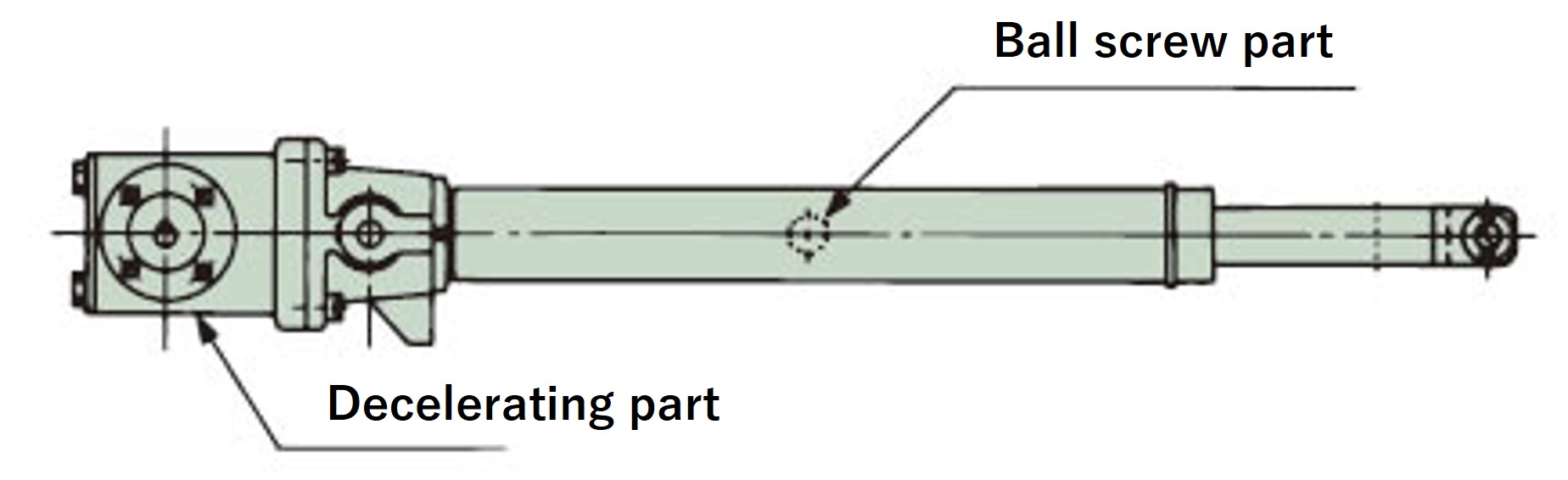

檢查地點

安裝註意事項 (U系列多重規格)

• - 確保軸頸支架中心與先端金具中心正確對齊。尤其是在油缸運轉時，請務必確保油缸不會因擺動而受到橫向載重。
• ・我們建議使用聯軸器連接輸入軸和驅動軸。請使用能夠吸收不對中誤差的聯軸器，例如鍊式聯軸器、齒輪聯軸器或膜片聯軸器。
• - 如果用於連接驅動單元或油缸的聯軸器的浮動軸較長,請注意其旋轉可能會引起振動。另請考慮浮動軸的剛度和聯軸器 的背隙。
• ·所有型號都採用全封閉結構，可在戶外正常使用，但在惡劣的環境下，如水和蒸汽，雪總是堆積，即使是戶外形狀也需要適當的蓋子是的。環境溫度因使用條件而異，一般在-15~60°C的範圍內。請絕對不要在易燃環境中使用。有可能發生爆炸、火災。此外，請避免在震動或衝擊超過3G的地方使用。
• ·關於霧氣環境下的使用，請咨詢本公司。

使用說明 (U系列多規格)

• - 使用限位開關來調節行程的兩端。
  電動缸上可以加裝限位開關，請使用它。
• ·請在行程範圍內使用。如果筆劃過度，可能會損壞印表機。
• ・高速使用電動缸多規格時，滑行距離較長，撞針有可能越過限位開關。因此，請務必在控制電路中啟用自保持限位訊號。
• ·隨著推力，桿會產生旋轉力，因此需要防止旋轉。額定推力時的桿旋轉力記載於機型一覽中。在不連接前端部的狀態下工作的情況下，或裝上滑輪拉繩子等的情況下，也可以制作防旋規格的東西，請與本公司商談。
• ·客戶絕對不要調整C型推力檢測用限位開關。推力檢測的設定值可能會有較大差異。
