技術資料直線作動機電動缸選型

選定:U系列多規格

要求

選擇程序

• 1.請根據使用方法決定類型 (A or C) 。
• 2. 根據負載性質和所用機器計算使用係數。
• 3. 根據劃槳次數、使用頻率和使用時長計算年走行距離。

  年走行距離km）= 實際衝程（m）× 每日使用頻率 × 每年運轉天數 × ^10⁻³

• 4.負荷在行程途中變動較大時，請按下式計算當量負荷。

  P_M = P_MIN + 2×P_MAX 3

  P _M:當量載荷N{kgf}

  P _MIN:最小載荷N{kgf}

  P _MAX:最大載荷N{kgf}

• 5. 將裝置的最大負載乘以使用係數，如果是連動操作，則除以連動係數和連動單元的數量，即可得到修正後的推力。

  修正推力 = 設備最大負載 ×使用係數 連接單元數 ×連動係數

• 6.請根據修正推力和行程從標準機型中選擇使用型號。
• 7. 根據負載 - 預期走行距離計算使用壽命，並與年走行距離進行比較，以檢查使用壽命。

使用係數

負載性質	使用機器實例	使用係數
無衝擊順暢動作 慣性小	減震器、閥門的開閉 輸送機切換裝置	1.0～1.3
輕微衝擊動作 慣性中	料鬥閘門的開閉、各種移載裝置、 各種升降機升降	1.3～1.5
大衝擊、震動動作 慣性大	平板車搬運重物、傳送帶用 緩衝器、大型蓋的翻轉開閉裝置	1.5～3.0

註：以上使用係數為一般性指導原則，應依使用條件決定。

連動係數

聯動臺數 (臺)	2	3	4	5	6
連動係數	1.0	1.0	1.0	0.8	0.67

註)聯動臺數最多是6臺。

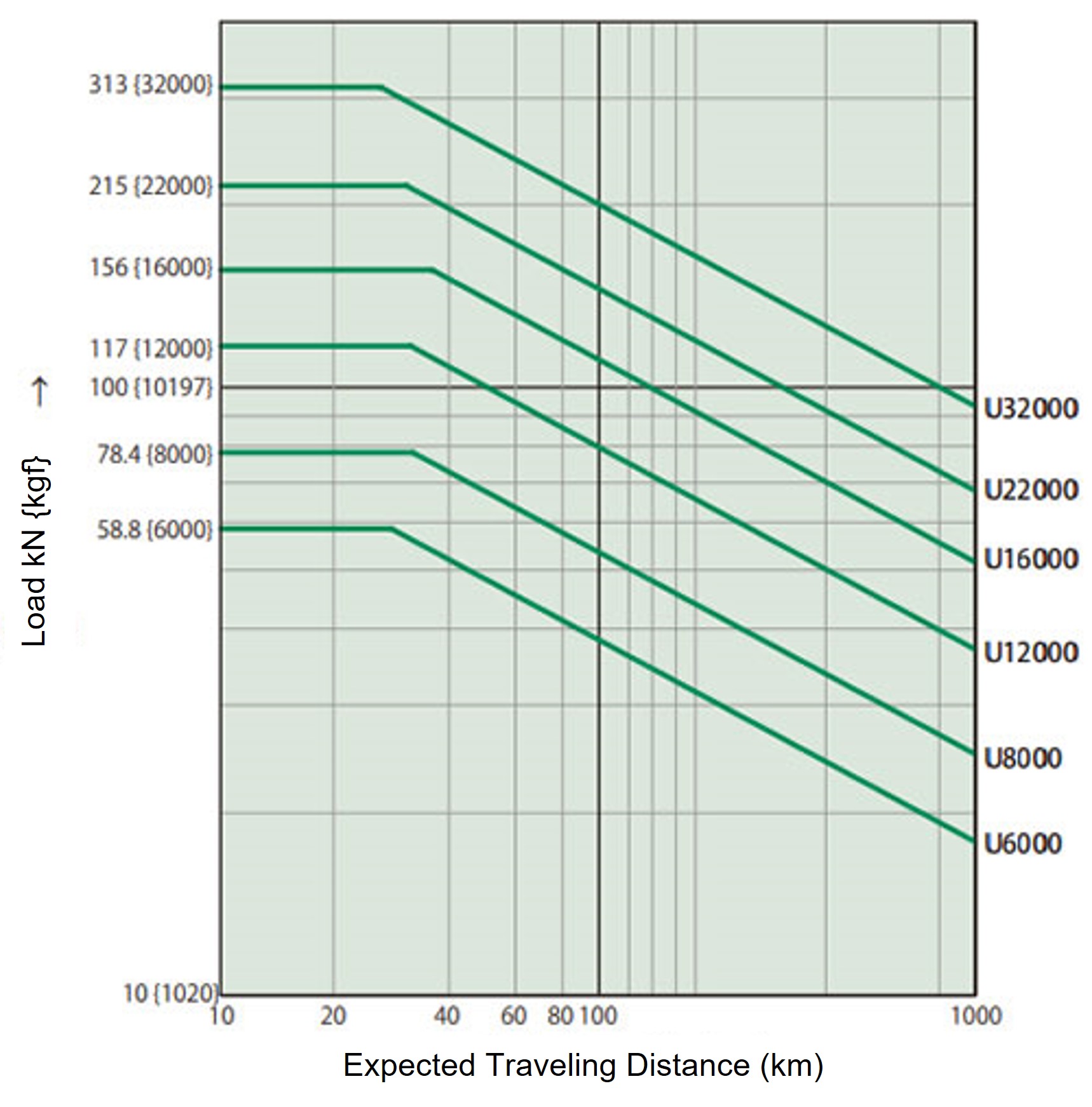

預計走行距離

預計走行距離為 L ₁₀ *根據使用壽命計算。

* _L10壽命是指一組相同的滾珠絲桿中 90% 或以上的滾珠螺桿在相同條件下運作時不會出現剝落現象的壽命。

驅動源選擇:U系列多規格

可使用帶減速機的馬達、直流馬達、伺服馬達、變極馬達等作為驅動馬達。所用馬達配備高效能電動缸，可依負載情況反轉。務必使用附煞車的馬達。煞車應為彈簧閉合式，煞車扭力不低於150%。

選擇註意事項:U系列多規格

按壓 (吸引) 容許停止次數

高頻率停止按壓 (吸引) 時

如果以每天10次以上的頻率使用本機，請參見下表中各型號的本機停止總次數。

類型		LPUC6000 ～ LPUC32000
速度 (mm/s)
	LPUC6000	～22	～30
	LPUC8000	～24	～36
	LPUC12000	～12	～22
	LPUC16000	～17.5	～24
	LPUC22000	～17.5	～24
	LPUC32000	～12	～18
基準總停止次數 (×10 4次)		10	3

• 註)
  1.按壓 (拉緊) 停止使用時，建議另外切斷制動器部分的接線。
• 2.使用超過上表時，建議通過行程調整LS停止，但因裝置原因需要停止按壓 (吸附) 或內部停止時，請與本公司商談。
• 3.停止按壓 (吸附) 使用時，相對裝置的強度請為額定推力的250%以上。

進行連動運轉及行程位置控制時

即使在停止期間負載側施加過載，桿也不能移動

C型的情況下，由於彈簧機構內置於動作部分，因此當負荷側受到較大負荷作用時，彈簧會發生彎曲，桿會相應地移動。

如果負荷消失，就會恢復到原來的位置。

• ·多規格的A類型沒有過載保護功能。氣缸主體需要過負荷保護功能時，請選擇C型。
• ·在輸入軸或輸出軸上安裝鏈輪齒輪輪等時，請確保作用在軸上的懸載小於或等於允許的懸載。

容許O.H.L.≥ T×f×Lf R

OHL:過載 (N{kgf})

T:負荷扭矩 (N・m{kgf・m})

f:傳動元件係數

Lf:負荷工作位置的係數

R：鏈輪、齒輪、V形皮帶輪等的節距圓半徑（m）

QH:軸的長度

l:負荷的作用位置

傳動元件係數 (f)

鏈輪	1.00
齒輪	1.25
V帶	1.50
平帶	2.50

載荷作用位置的係數 (Lf)

ℓ/QH	0.25	0.38	0.5	0.75	1
Lf	0.8	0.9	1	1.5	2

圖1

電動缸型號	LPU6000	LPU8000	LPU12000	LPU16000	LPU22000	LPU32000
允許的過載N{kgf}	5093{520}	6414{655}	6050{618}	7397{755}	11579{1182}	13605{1389}
