技術資料直線作動機電動缸選型
選定:F系列
要求
使用機器和使用方法
推力或載荷N{kgf}
行程mm
速度mm/s
使用頻率啟動次數/min
電源電壓、頻率
選擇程序
- (1) 請根據推力或負荷N{kgf}、行程mm、速度mm/s從標準機型中選擇適用型號。
- （2）允許的使用頻率應為每分鐘 2 次，允許的負荷時間率應為 25%ED（5 分鐘標準）或更少。
負荷時間率是指每 5 分鐘運轉時間的百分比，以 5 分鐘為週期計算。
F系列電動缸的允許工作頻率在滿足上表所示啟動次數和負荷時間率的範圍內。負荷時間率用下列公式表示。
負荷時間率（%ED）= 每個週期運轉時間 / 每個週期運轉時間 + 停機時間 × 100%
壽命標準
壽命的基準是15000次往返。
*選擇電動缸時，請選擇推力足夠的動力電動缸，並考慮安全係數，以確保工作負荷（靜態和動態）不會超過額定推力。
※請務必閱讀此處的註意事項。

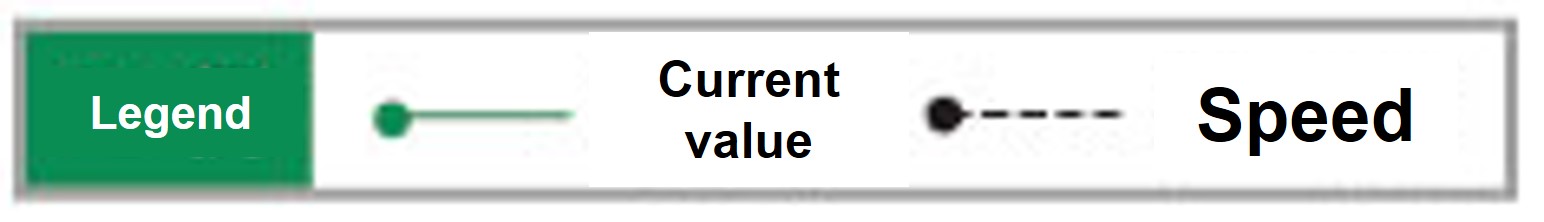

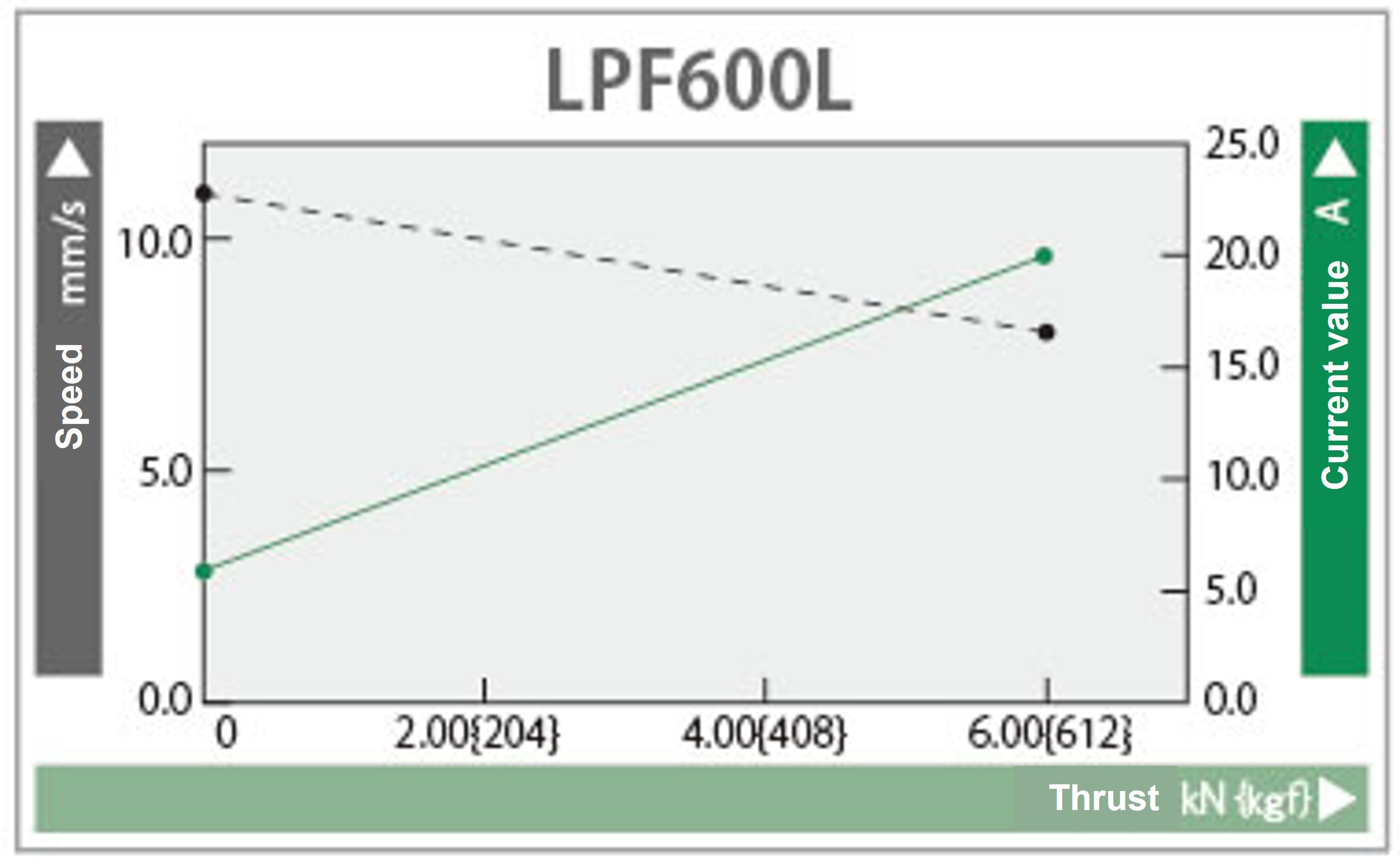

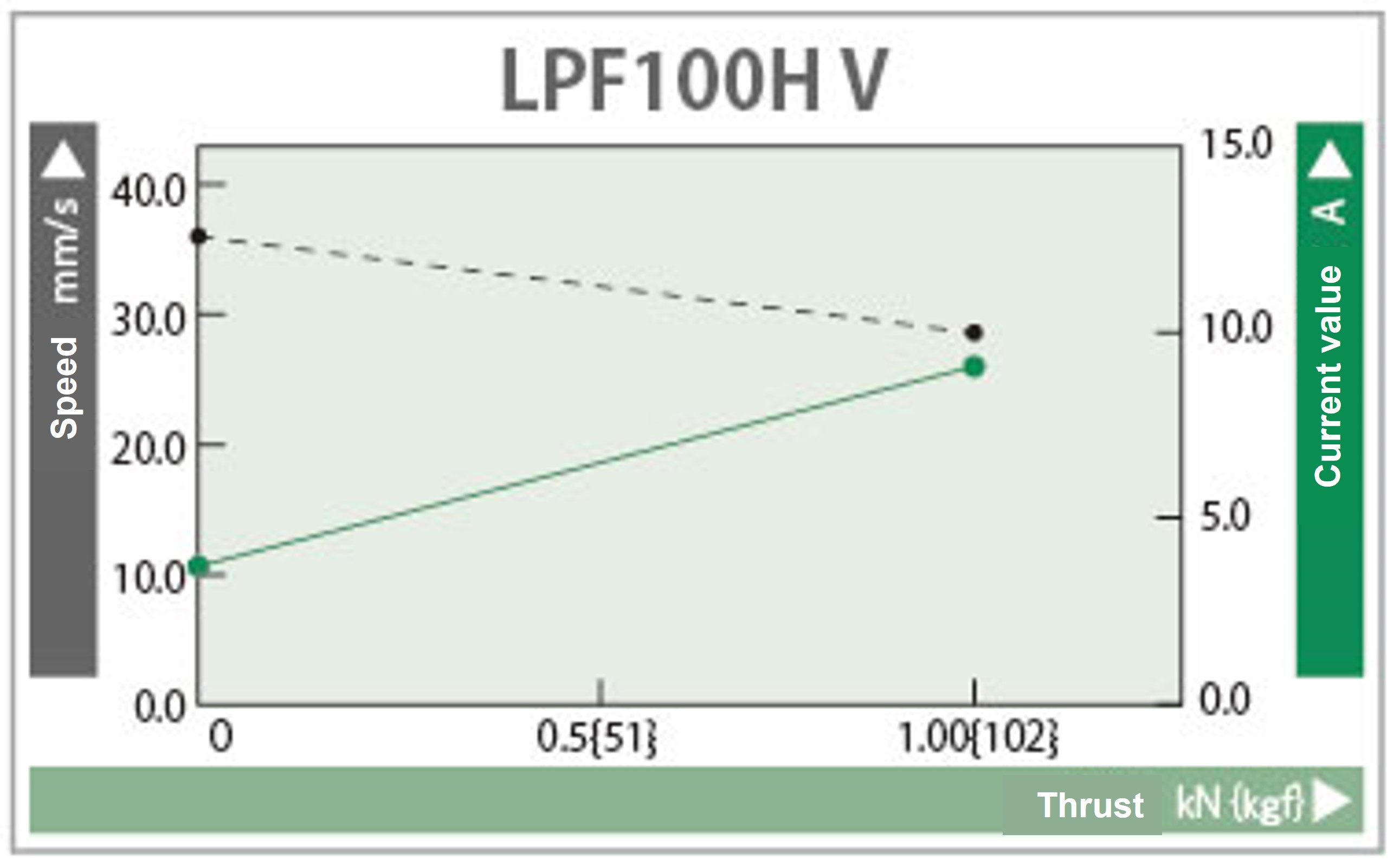

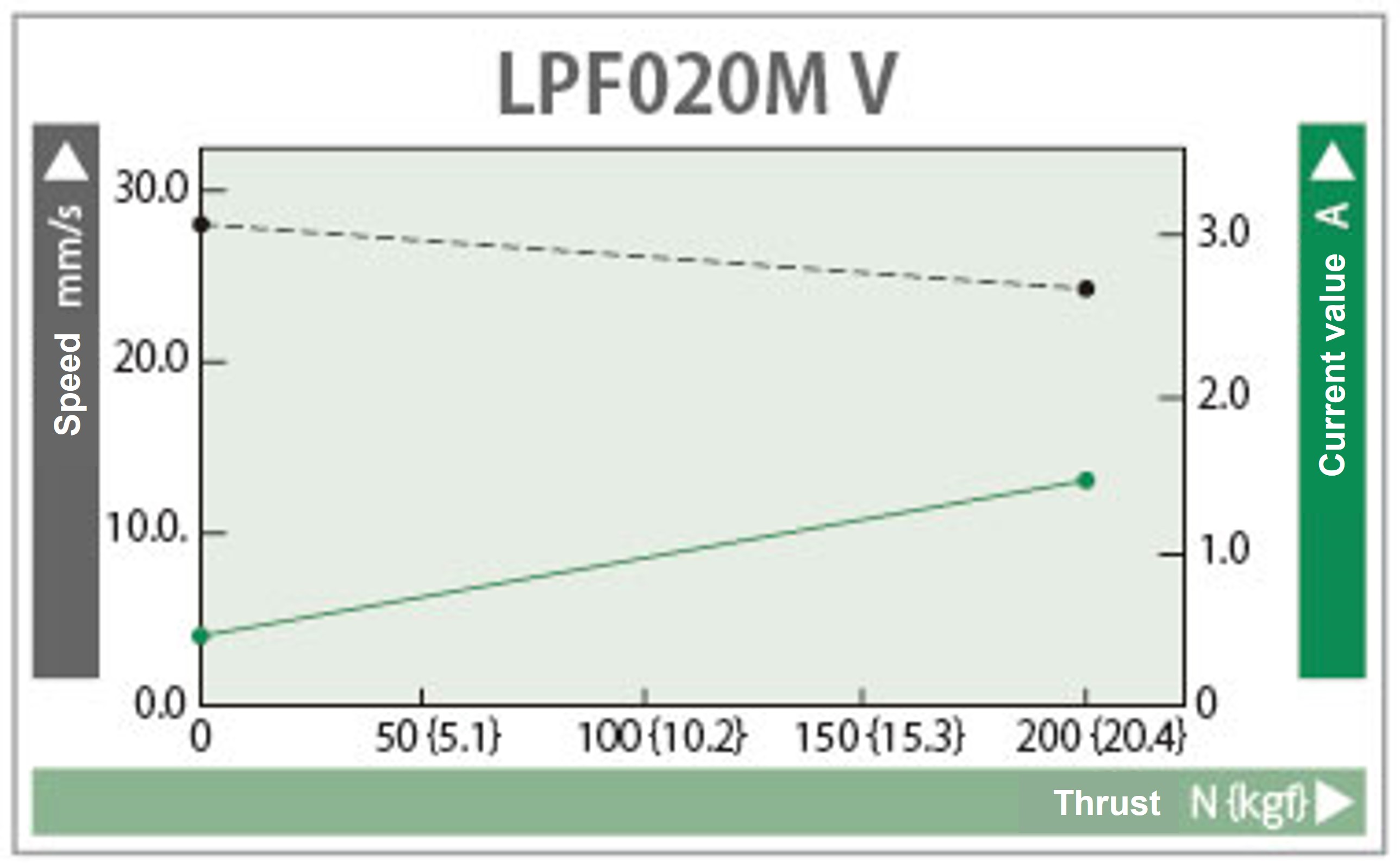

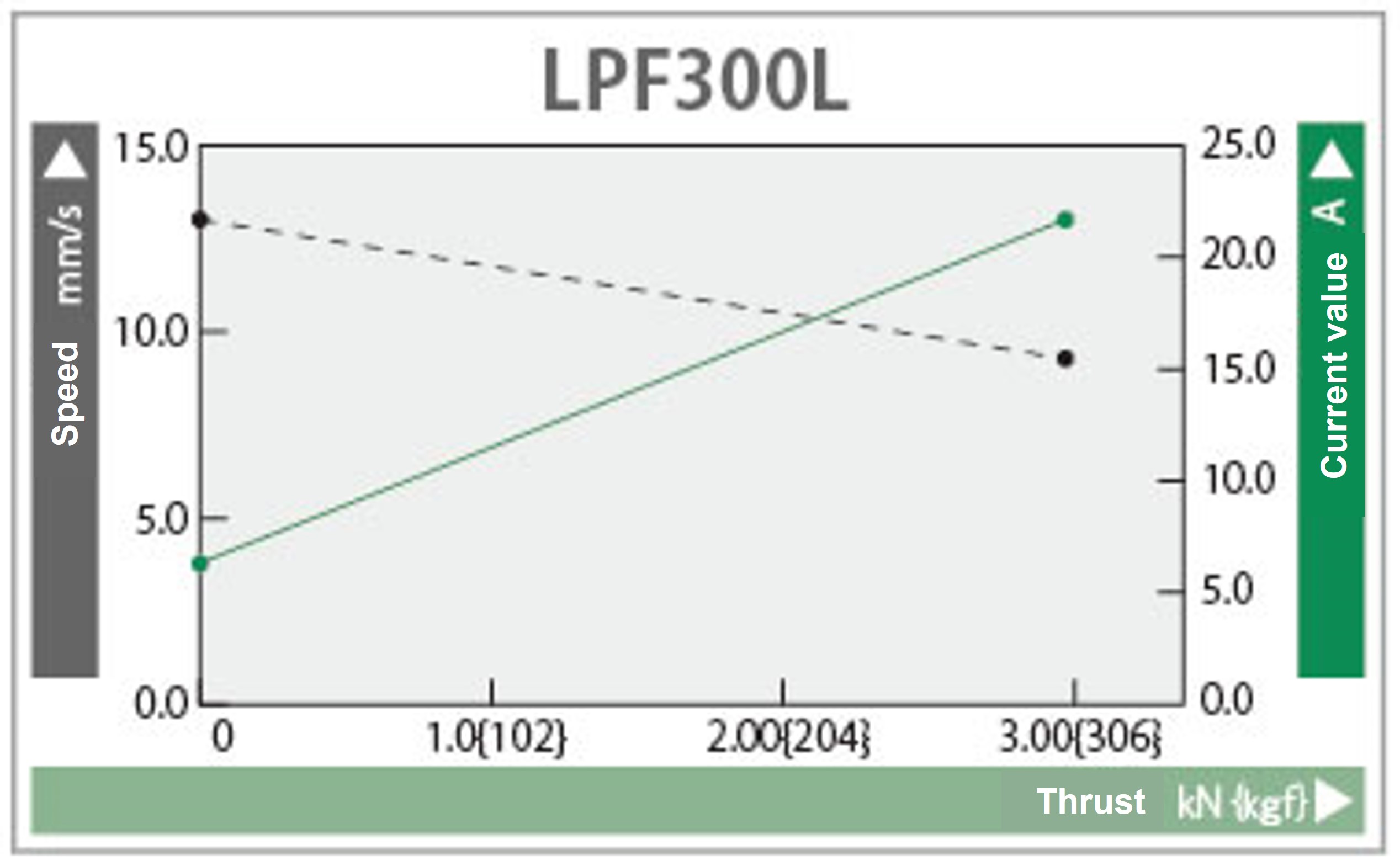

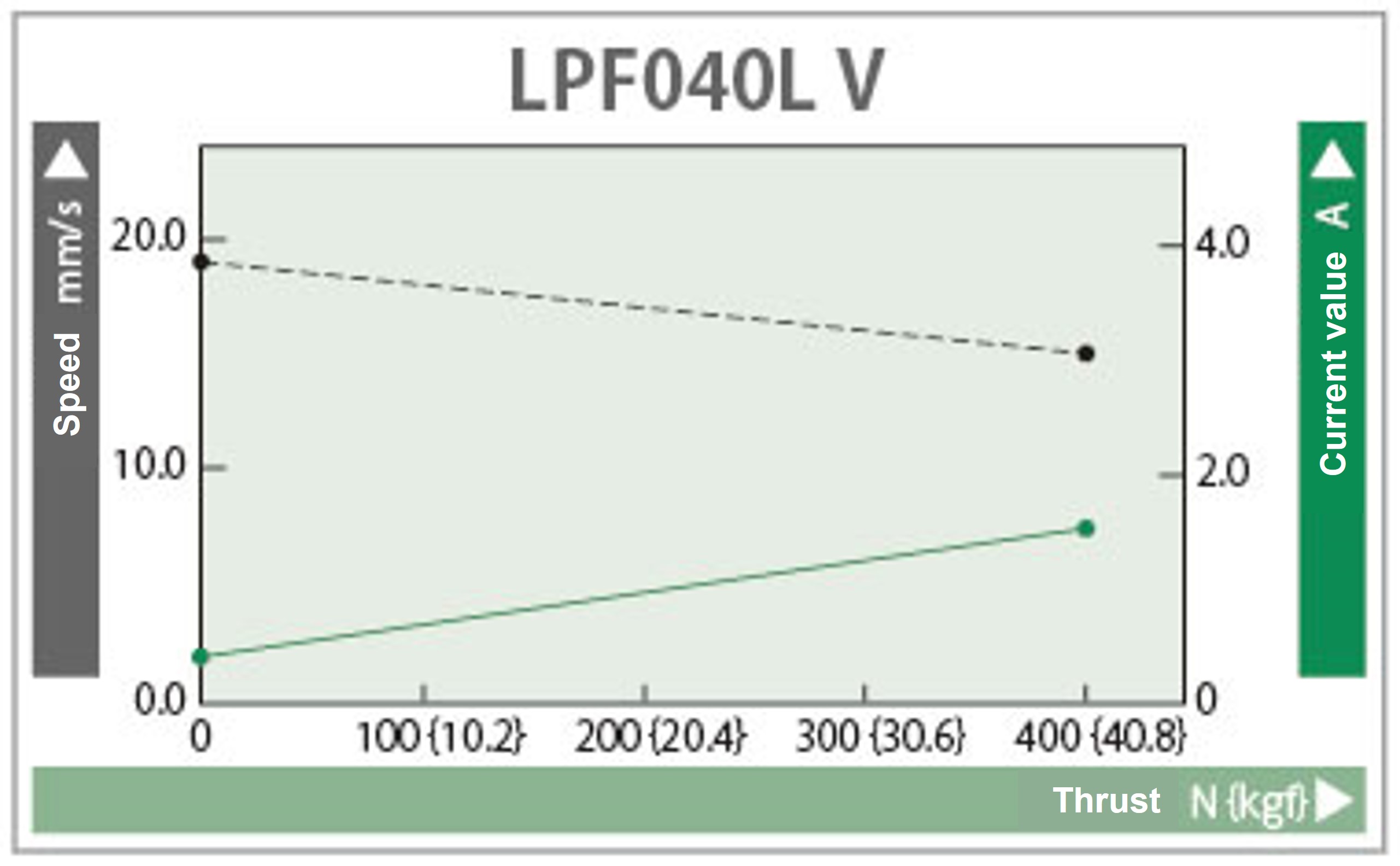

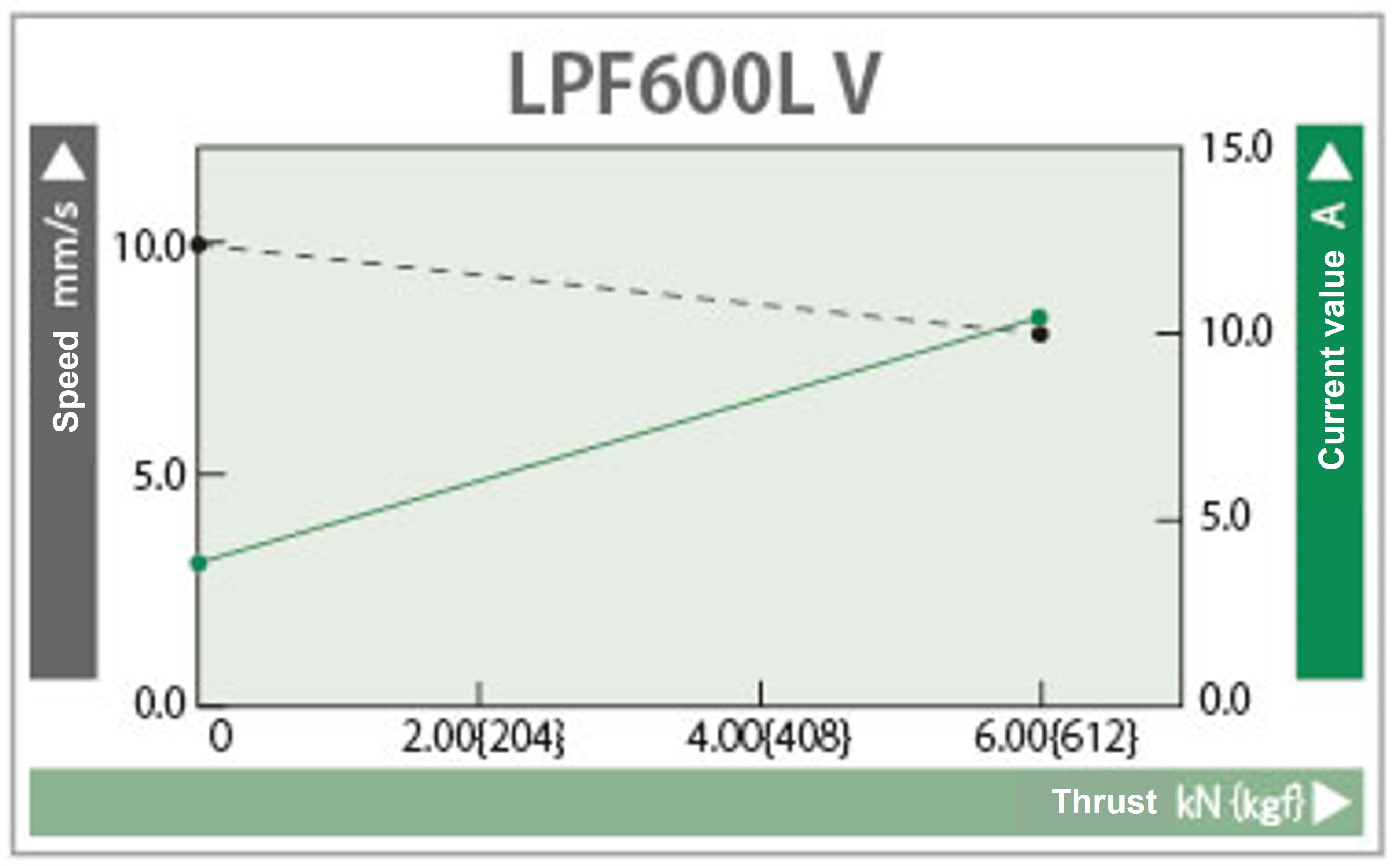

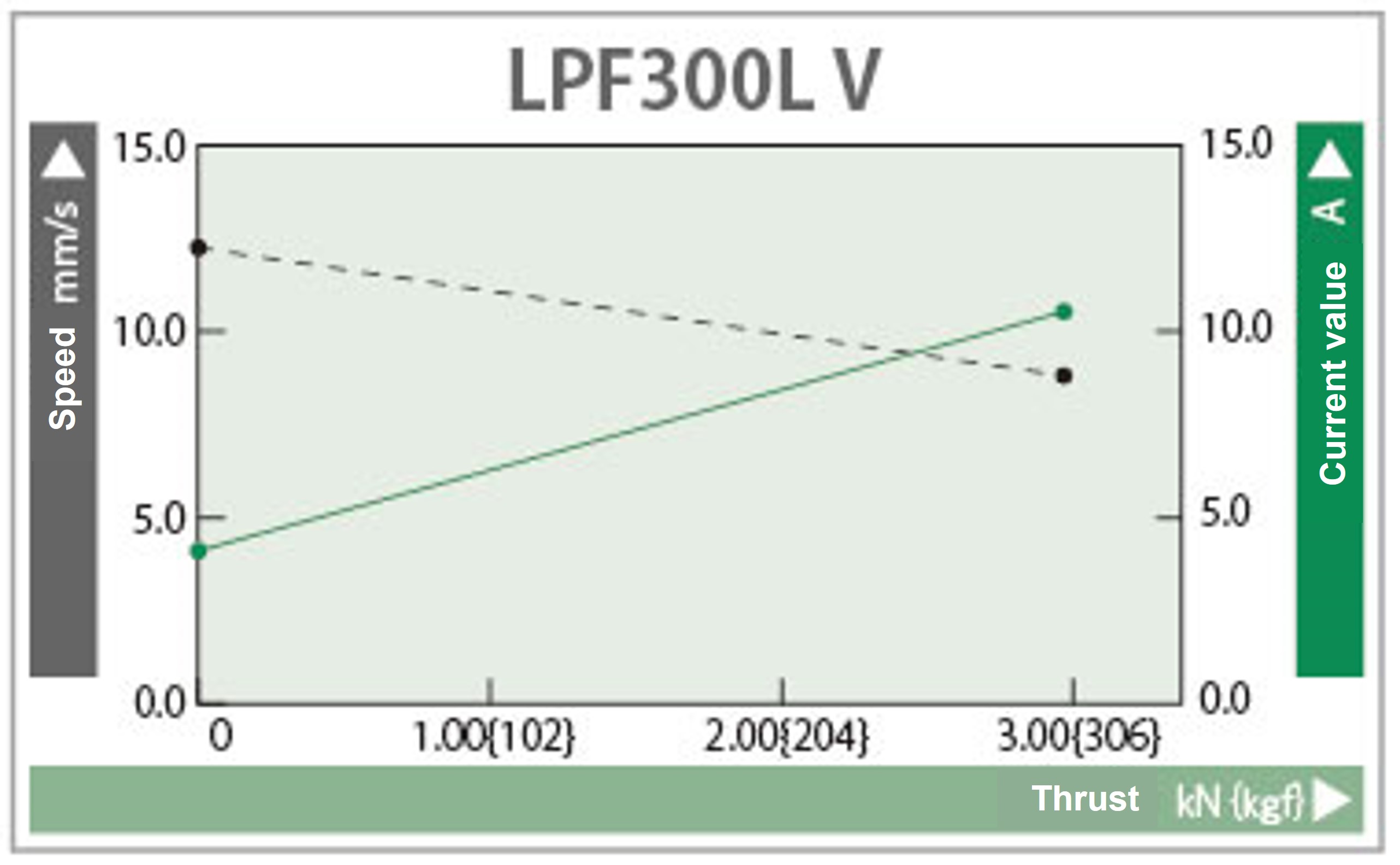

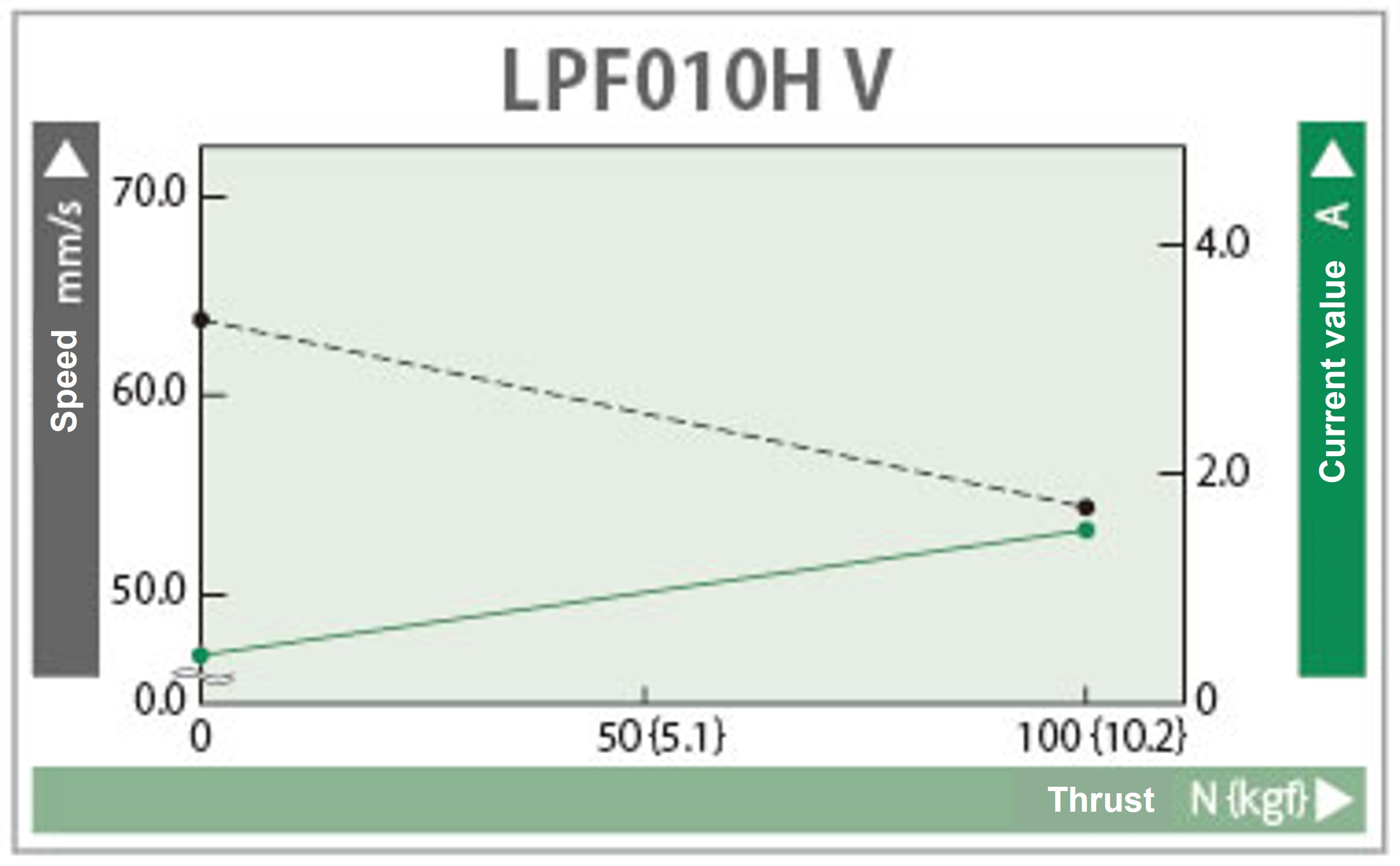

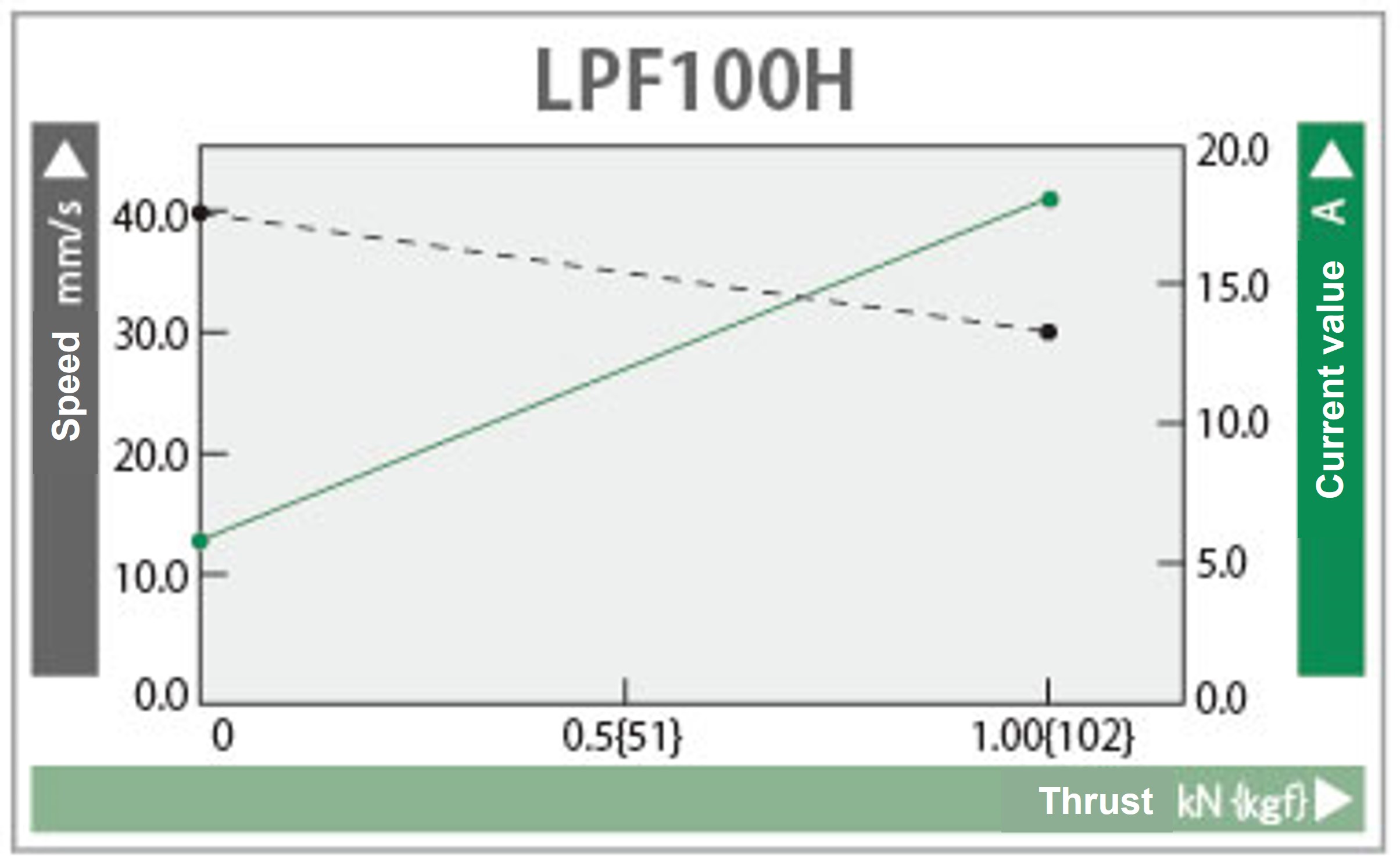

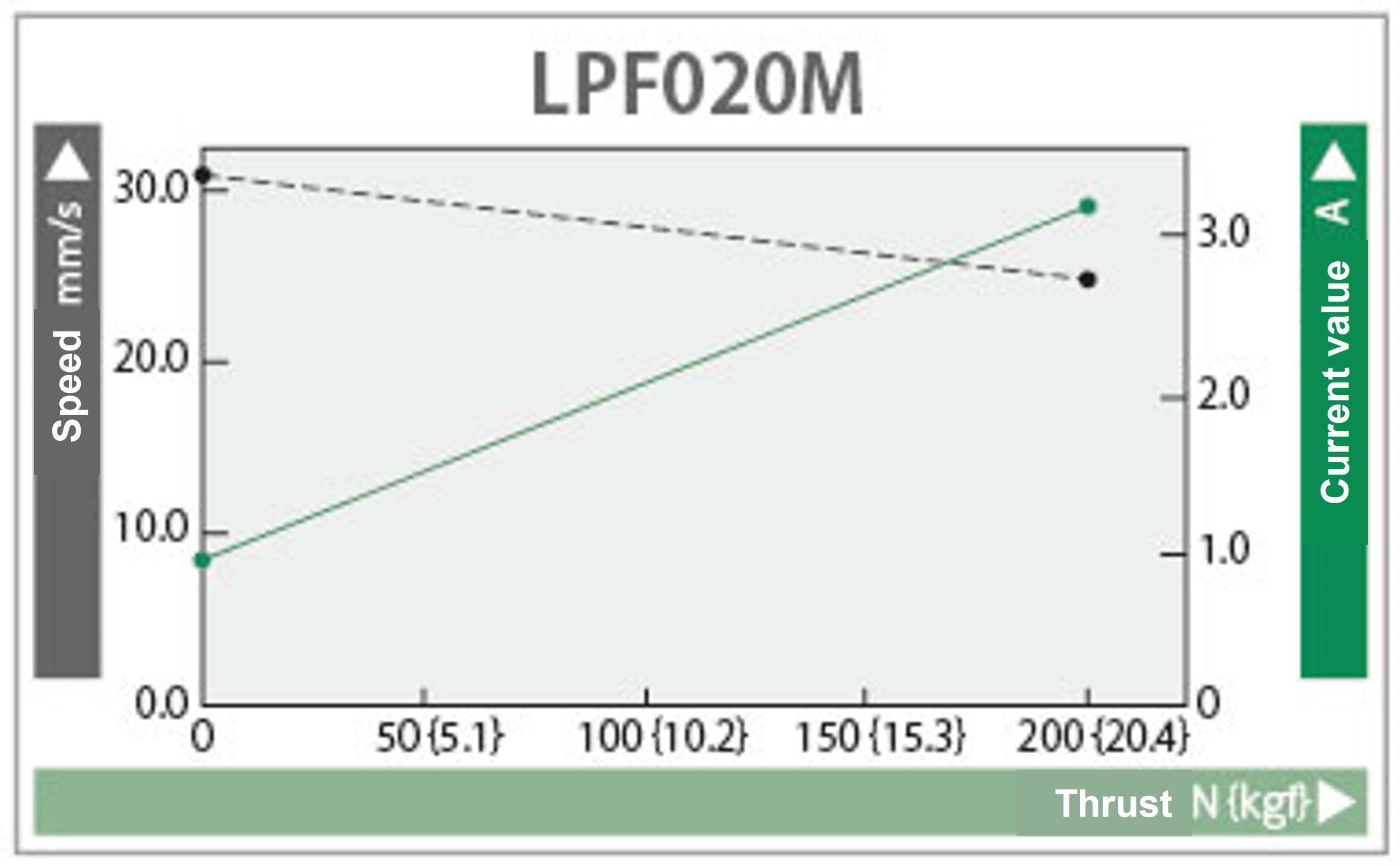

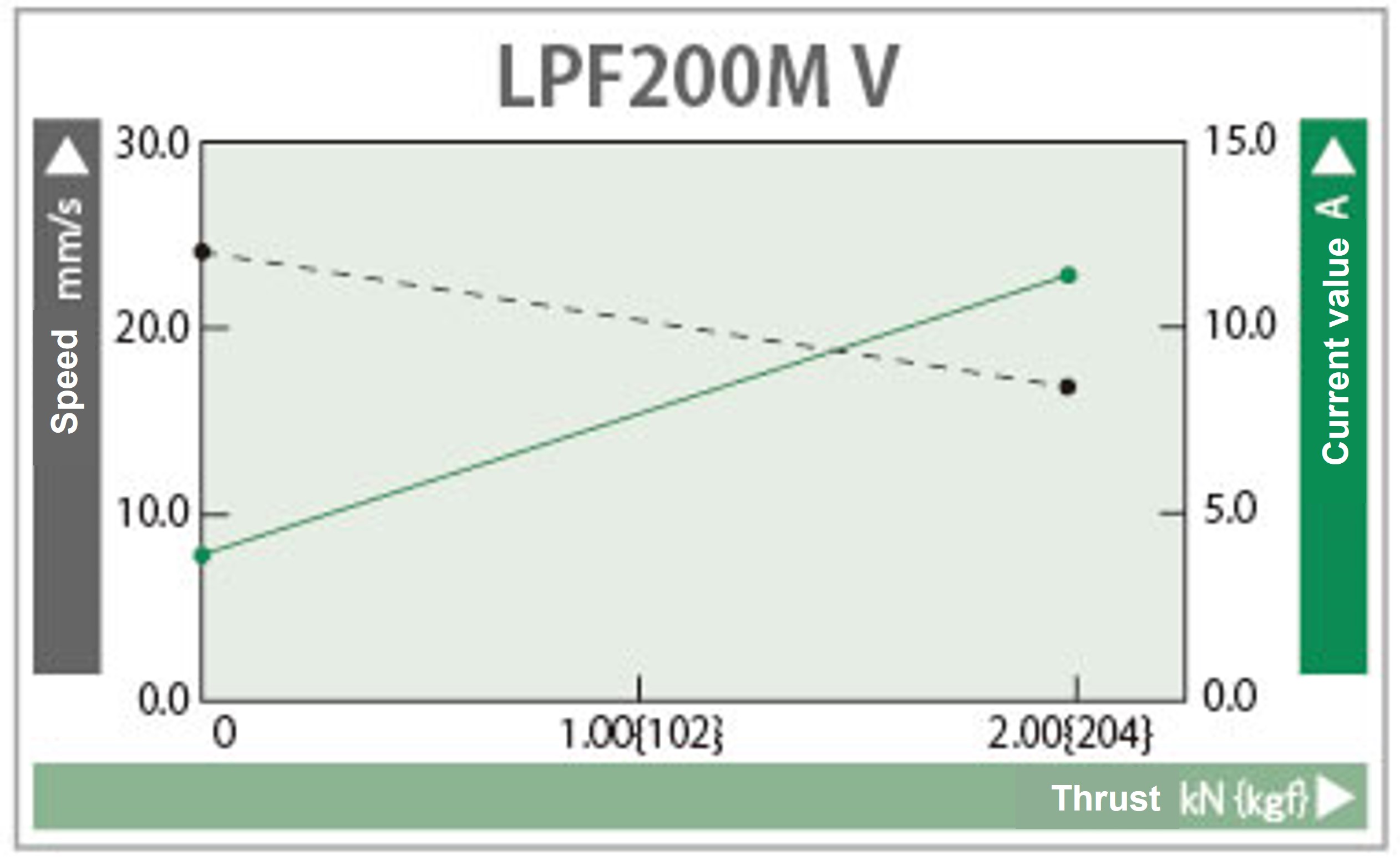

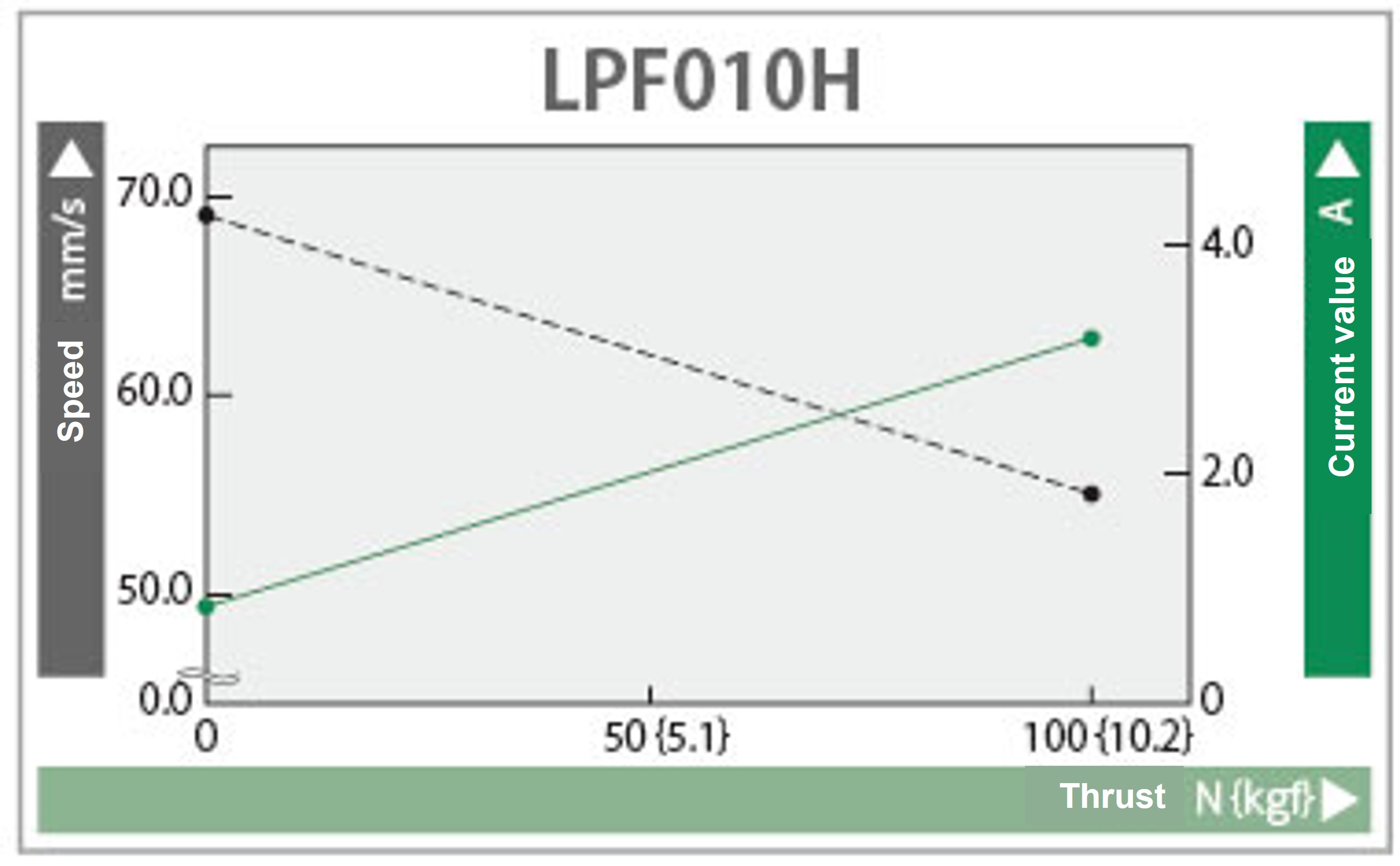

特性圖
直流12V電源
直流24V電源
註)該圖顯示了參考值(電源DC12V、24V,環境溫度20°C)。根據電源狀態、周圍溫度等，速度及電流值會發生變化。
