技術資料直線作動機電動缸選型
選擇:環保系列·CDS類型
要求
使用機器和使用方法
推力或載荷N{kgf}
行程mm
速度mm/s
使用頻率啟動次數/min
電源電壓，頻率
使用機械負荷的性質
使用環境
使用小時數和年度工作日數
選擇程序
- (1) 請根據推力、速度、行程從標準機型一覽表 (此處) 中選擇適用型號。
- (2) 請參照下表確認選定柱面的啟動次數是否在允許值內。(表1)
- (3) 推力-請在速度線圖中確認是否滿足使用條件。(圖1)
- （4）用於運輸時，檢查被搬運物的質量是否在允許的範圍內（表 2）。
- (5) 根據需要選擇選項。
※請務必閱讀此處的註意事項。
表1允許啟動次數
| 型號 | 行程 mm |
推力N | |||
|---|---|---|---|---|---|
| 100 | 250 | 500 | 1000 | ||
| LPE025H | 100 | 15 | 12 | - | - |
| 200 | 15 | 12 | - | - | |
| 300 | 10 | 10 | - | - | |
| 400 | 9 | 5 | - | - | |
| 500 | 8 | 4 | - | - | |
| 600 | 6 | 3 | - | - | |
| LPE050L | 100 | 15 | 10 | 5 | - |
| 200 | 8 | 8 | 5 | - | |
| 300 | 5 | 5 | 5 | - | |
| 400 | 5 | 5 | 3 | - | |
| 500 | 5 | 4 | 2 | - | |
| 600 | 4 | 4 | 2 | - | |
| LPE050H | 100 | 15 | 12 | 10 | - |
| 200 | 12 | 10 | 8 | - | |
| 300 | 10 | 10 | 6 | - | |
| 400 | 9 | 8 | 5 | - | |
| 500 | 8 | 7 | 4 | - | |
| 600 | 7 | 6 | 3 | - | |
| LPE100L | 100 | 12 | 10 | 8 | 5 |
| 200 | 8 | 8 | 8 | 5 | |
| 300 | 5 | 5 | 5 | 4 | |
| 400 | 5 | 5 | 5 | 3 | |
| 500 | 5 | 5 | 4 | 2 | |
| 600 | 4 | 4 | 4 | 2 | |
表2：考慮慣性後的搬運物量
| 型號 | 水平 | 垂直 |
|---|---|---|
| LPE025HT | 50 | 25 |
| LPE050LT | 100 | 50 |
| LPE050HT | 100 | 50 |
| LPE100LT | 200 | 100 |

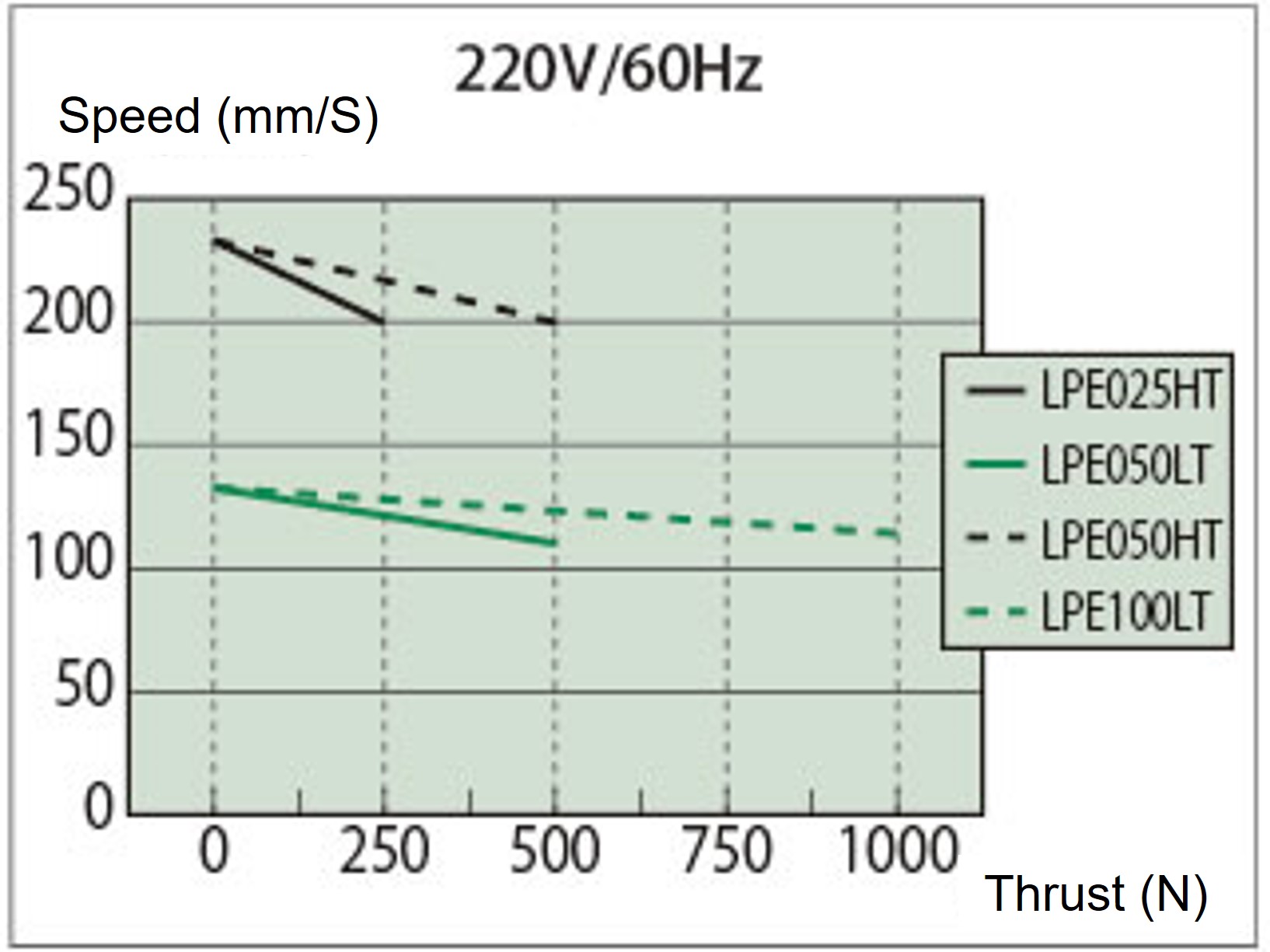

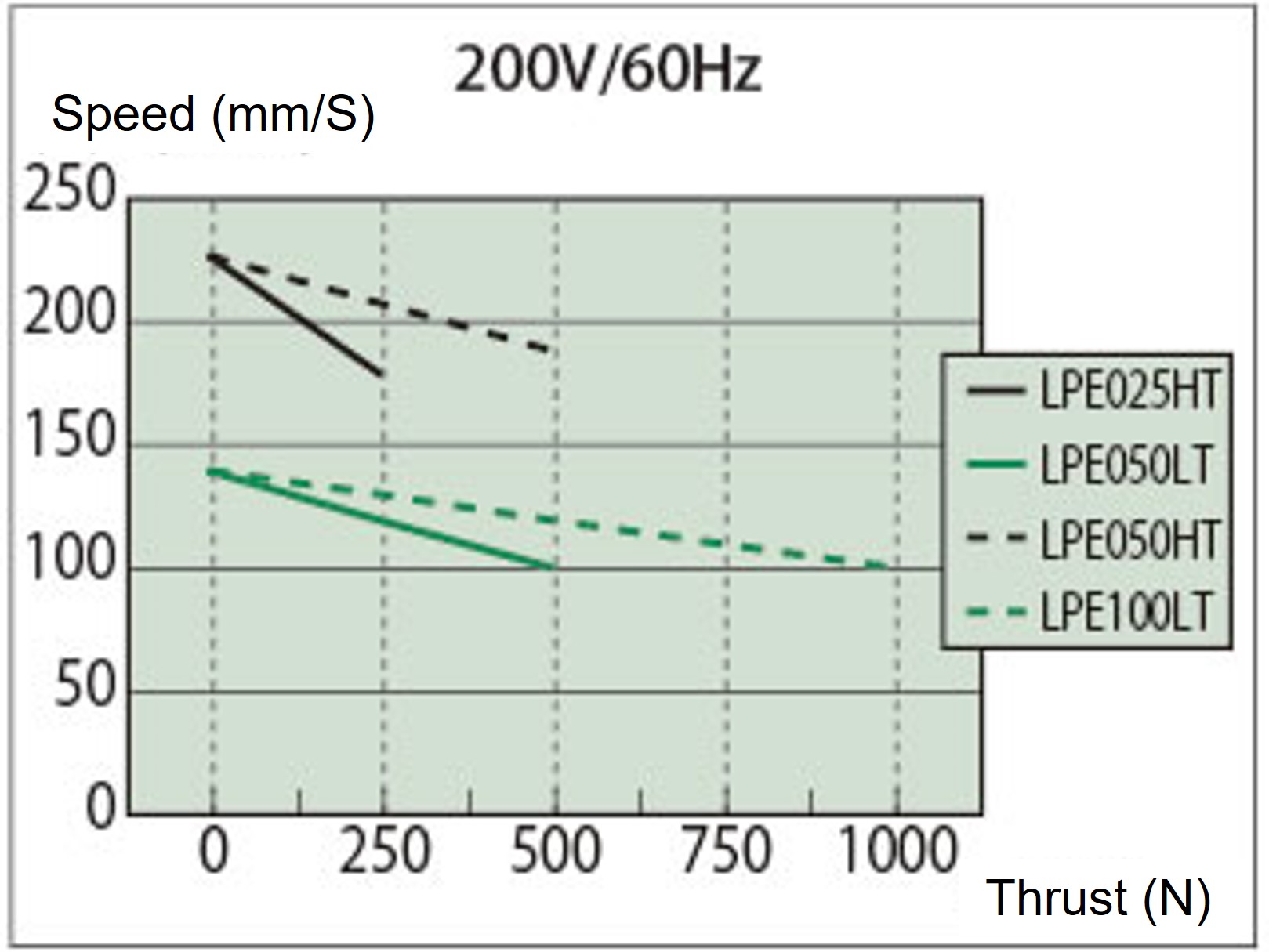

圖1推力-速度線圖
- ※表1、圖1中的數據為環境溫度20°C時的數值。根據周圍溫度及其他條件，數值可能會發生變化，請作為參考使用。
- *選擇電動缸時，請選擇推力足夠的動力電動缸，並考慮安全係數，以確保工作負荷（靜態和動態）不會超過額定推力。
