技術資料直線作動機電動缸馬達規格
連接 (U系列)
制動馬達的接線 (直流制動馬達)
0.75～3.7kW

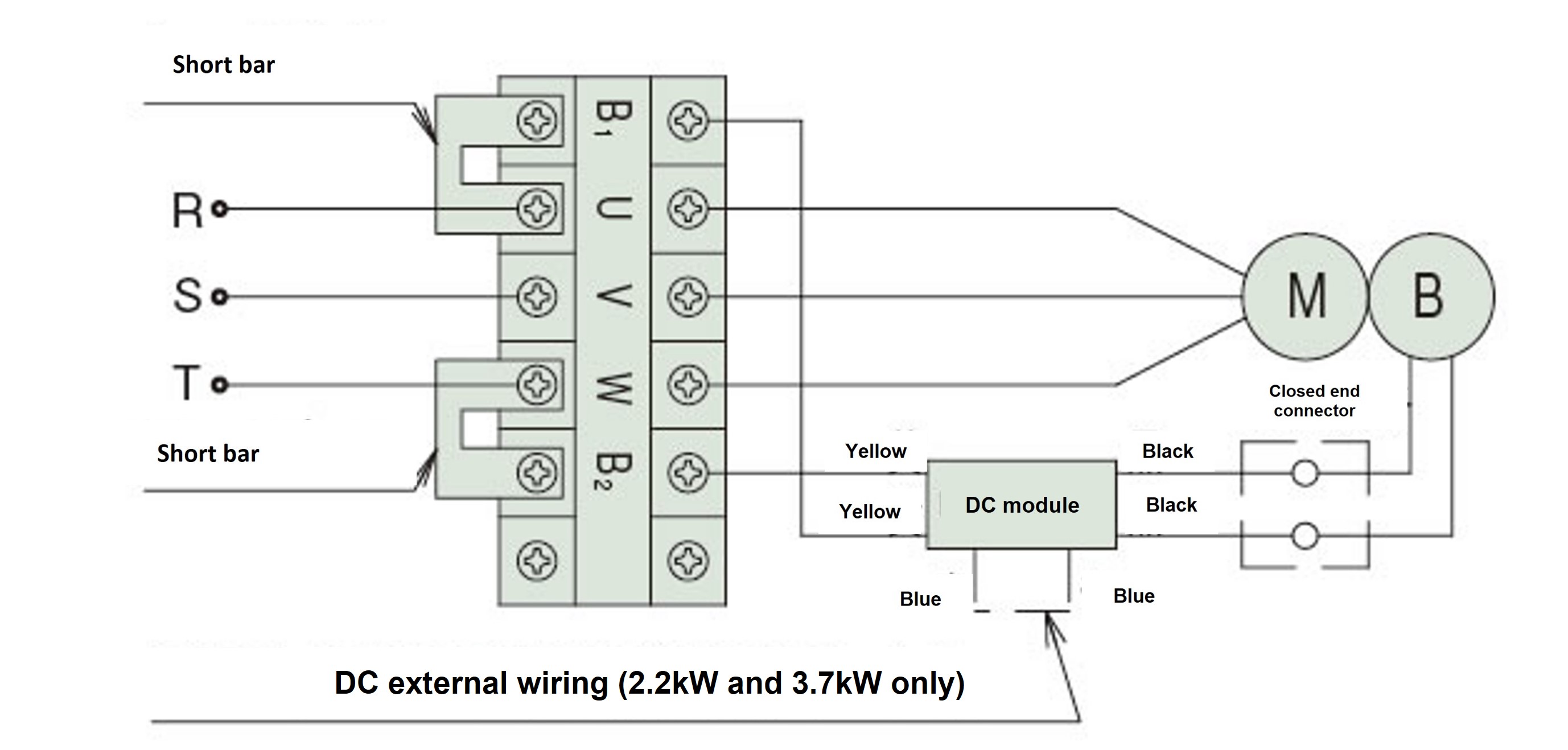

煞車同時切斷（出貨時）
200V規格

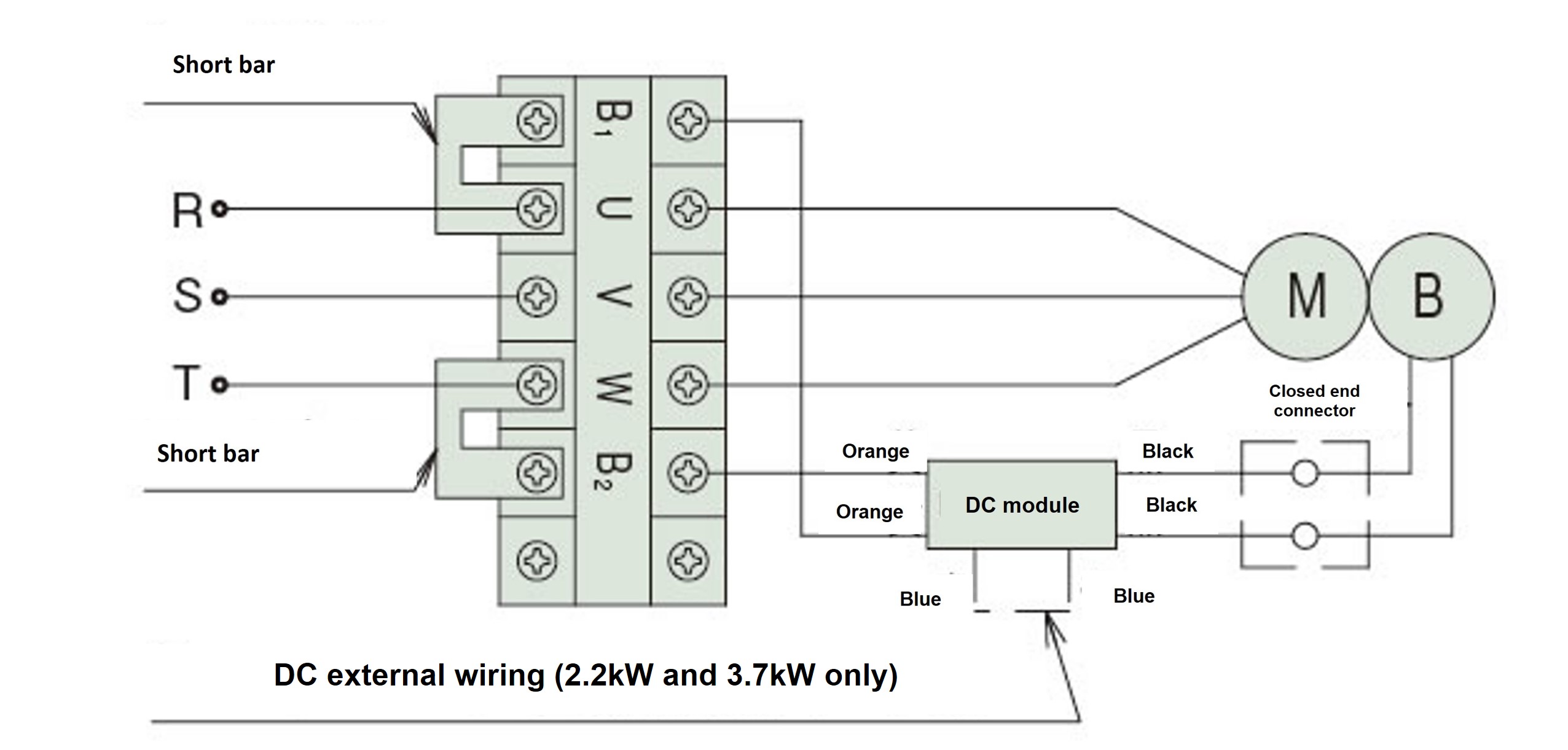

400V規格

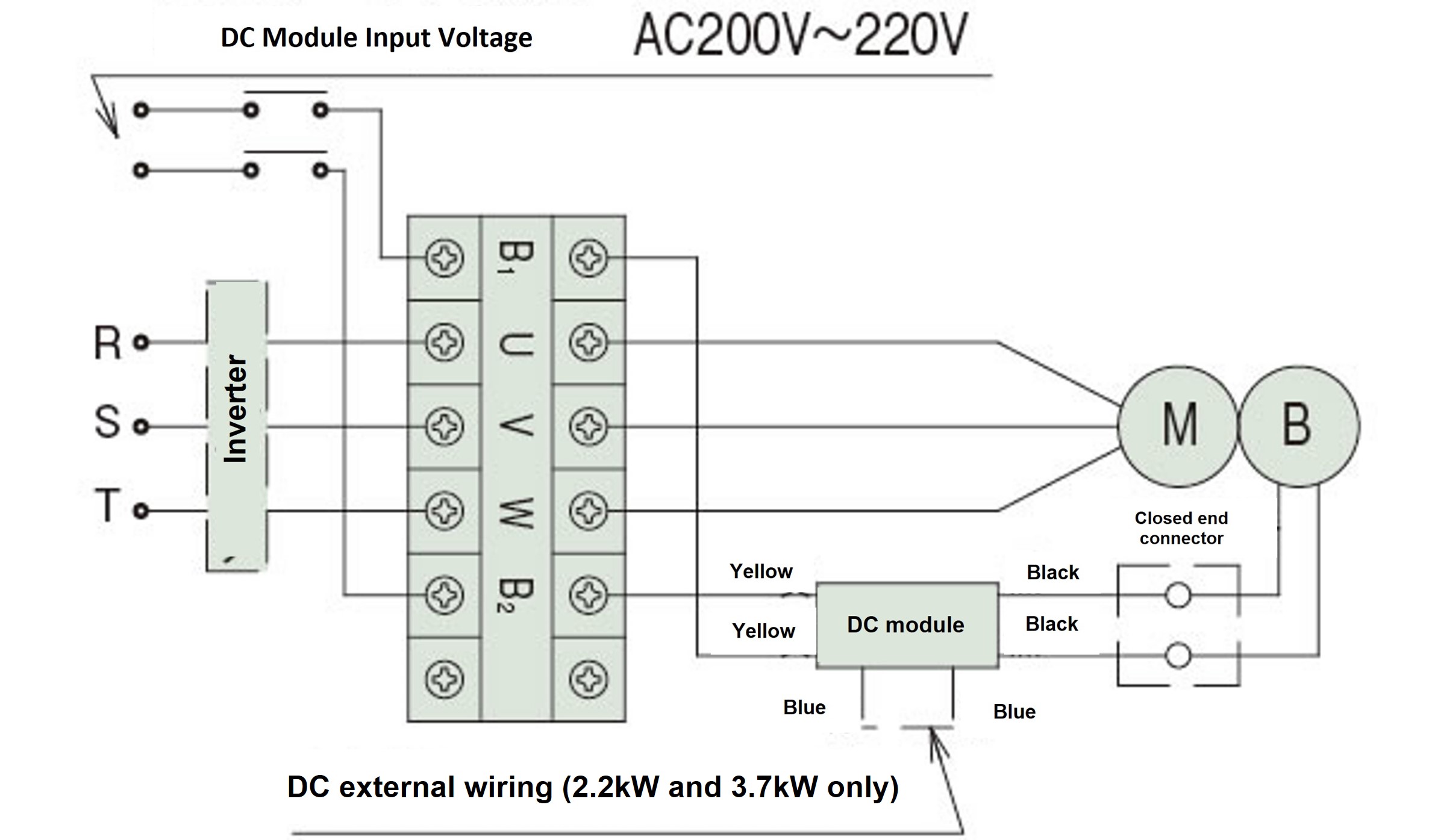

交流交流電各別切斷（*2.2kW 和 3.7kW 型號還具有直流電各別切斷）
200V規格

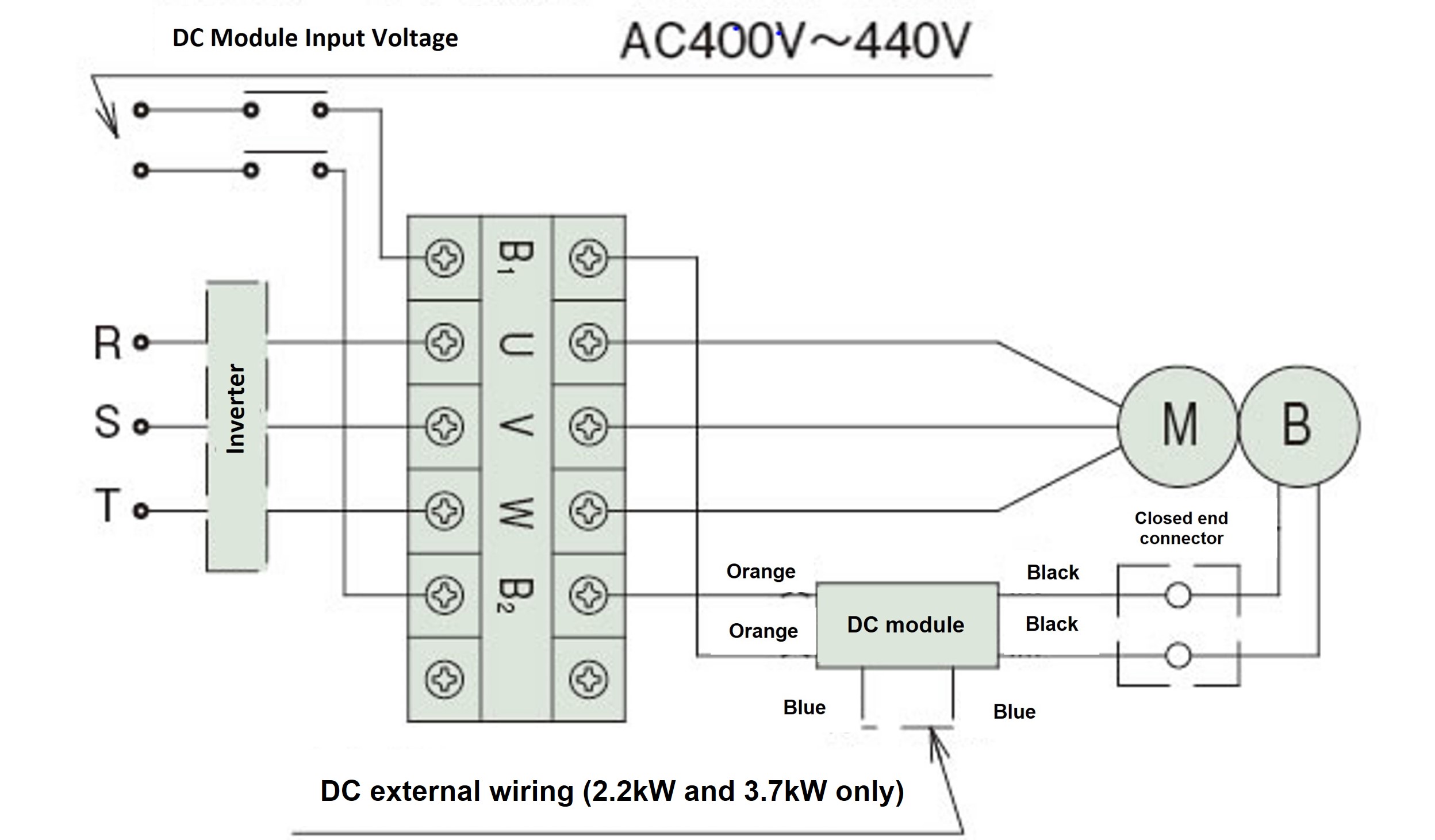

400V規格
※端子排螺絲尺寸0.75~3.7kW:M4 [擰緊扭矩1.2N·m{0.12kgf·m}]
5.5kW～15kW

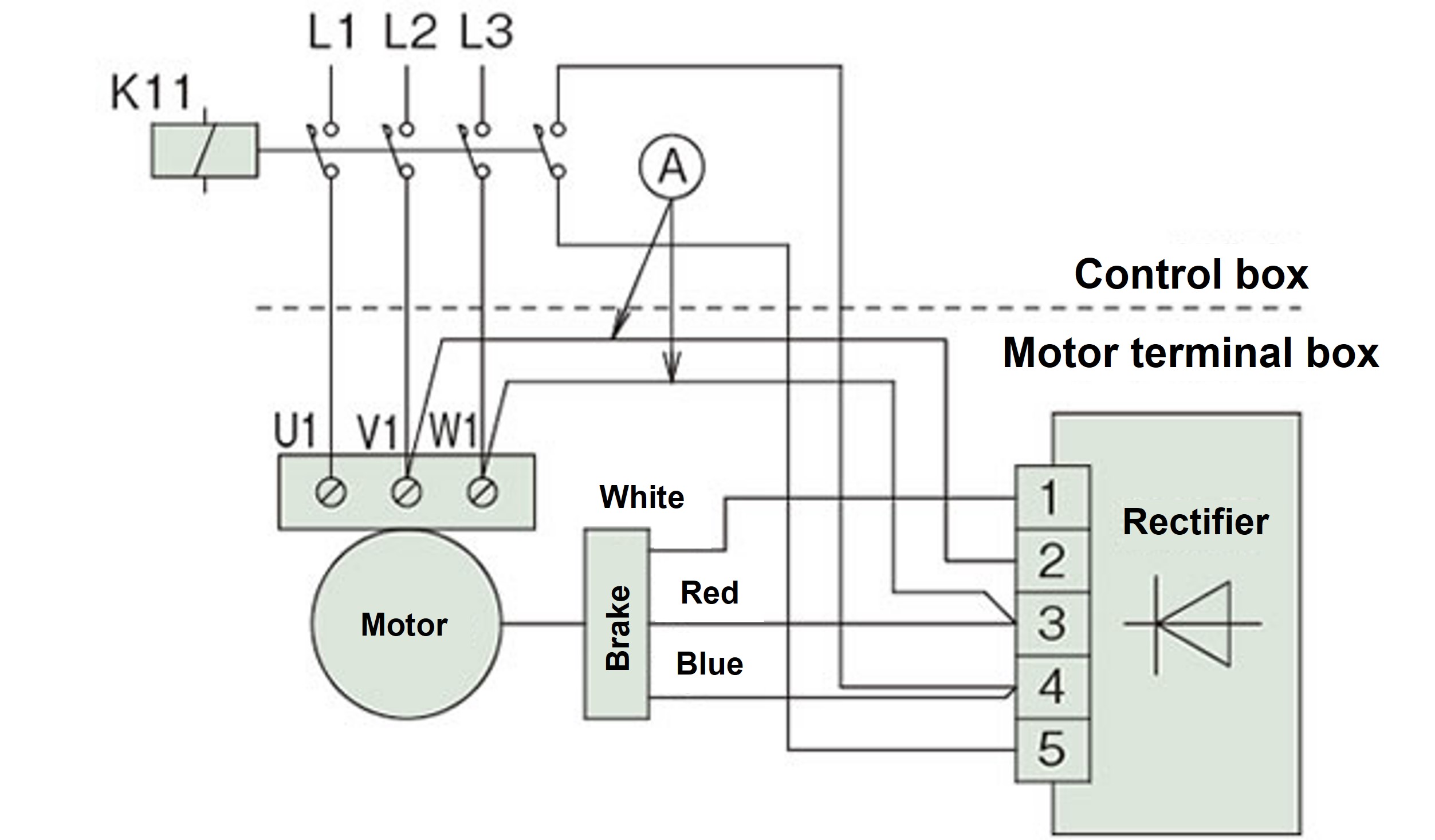

煞車交流/直流電各別切斷（出貨時）
200V/400V通用

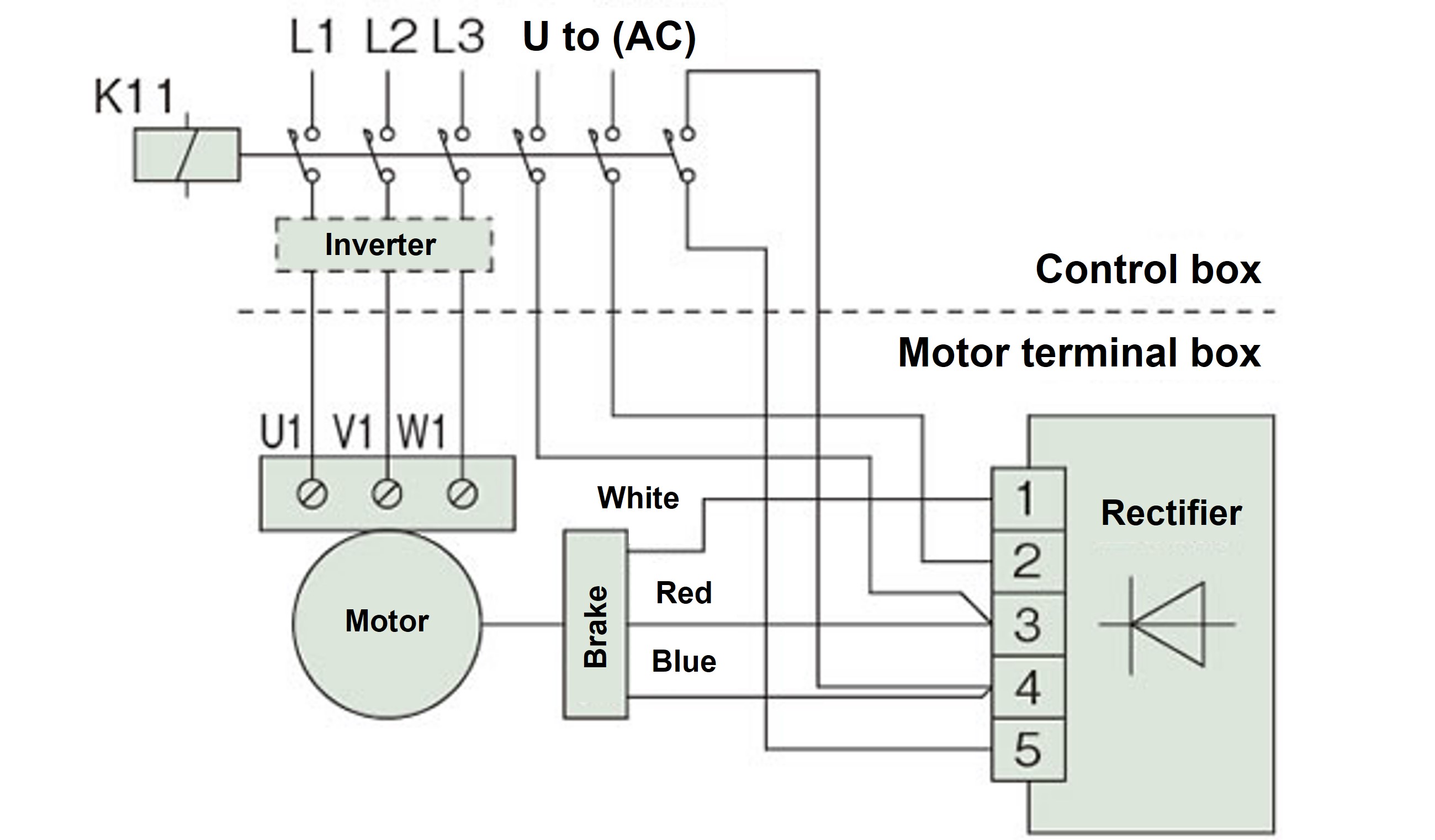

* 可採用變頻器驅動。
200V/400V通用
*電源線 A 未連接，以防止使用變頻器時接線錯誤。
請自行準備並連接電纜。
※端子臺螺絲尺寸5.5kW・7.5kW:M5 [擰緊扭矩2.0N・m{0.2kgf・m}] /11kW・15kW:M8 [擰緊扭矩6.0N・m{0.61kgf・m}]
桿工作方向
在上圖中，桿的運動方向如下所示。
DC Module (轉換器)組裝好後裝在接線盒內出貨。
| 桿工作方向 | LPU6000S、L、M、H LPU8000S、L、M LPU12000L、M LPU16000L LPU50000L、M、H |
LPU8000H LPU12000H LPU16000M、H LPU22000L、M、H LPU32000L、M、H |
|---|---|---|
| 桿推進 | 桿後退 |
使用變頻器時的接線方法
- 1. 使用變頻器驅動馬達時，必須單獨關閉煞車。如前所述，移除短路元件，並將普通電源電壓（而非變頻器輸出電壓）施加到煞車DC Module (轉換器)。
- 2. 對於 200V 等級電磁接觸器（用於煞車），請使用額定負載為 AC250V、7A 或以上的接觸器。
對於 400V 等級，請使用 400 至 440V 交流接點電壓和 1A 或以上的感性負載（例如，用於 2.2kW 交流馬達的電磁接觸器）。DC Module (轉換器)包含突波吸收保護元件。根據需要為每個觸點新增保護元件。 - 3.[直流 (DC) 別切] 制動器時，請與我們聯係。
※特殊規格的情況下，接線可能不同，請確認交付圖紙。
