技術資料 直線作動機 千斤頂 技術資料
容許螺桿轉速
對於螺桿軸旋轉的滑動螺母規格，螺桿軸的轉速應等於或小於使用下列公式計算的數值。
如果超過允許的螺桿軸轉速，則增加千斤頂框架編號並重新計算。
（當使用 H 檔標準行程且輸入轉速為 900 r/min或更高，或使用比標準行程更長的行程時，請務必考慮這一點。）
NC = 96×n×d×106 L2
N C：允許的螺桿軸轉速r/min
d：螺紋根部直徑（mm）（請參閱各產品的主要規格頁面。）
n:支撐係數
- (1)無軸端:n=0.36
- (2)軸端支撐:n=1.56
L:支撐間距離mm (請參照各邊框編號的尺寸表。)
NS = N R
N S：螺桿軸轉速r/min
N：輸入轉速r/min
R:蝸桿速比
確保 N C > N S。

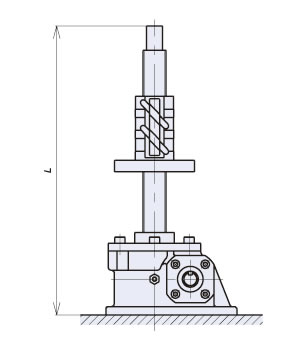

(1)軸端自由
(2)軸端支撐
(計算示例)
JWM200URH20D 輸入轉速 1200 r/min，
軸端支撐操作時。
螺桿軸轉速NS
NS = 1200 8 = 150r/min
*從產品尺寸表
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
