技術資料減速機小型齒輪馬達 馬達規格

標準接線盒規格：齒輪減速電機、戟齒輪減速機、Croise減速電機

1.電機輸出功率:0.1kW~0.55kW [樹脂制]

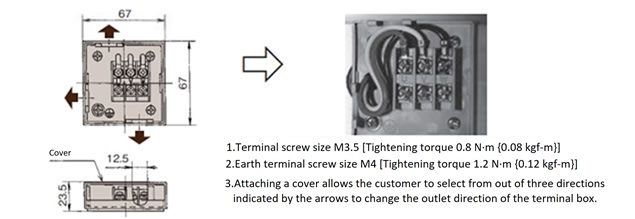

端子尺寸 端子箱位置
無制動器 無制動器
無制動器
馬達輸出 A P
0.1kW 64.5 81
0.2kW 102.5 81
0.4kW 102.5 81
0.55kW 102.5 81

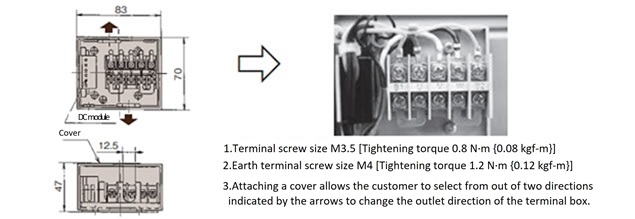

制動裝置 制動裝置
無制動器
馬達輸出 A P
0.1kW 102.5 104.5
0.2kW 119.5 104.5
0.4kW 119.5 104.5
0.55kW 119.5 104.5

2.電機輸出功率:0.75kW [鋼鈑金]

端子尺寸 端子箱位置
無制動器 無制動器
無制動器
馬達輸出 A B C P
0.75kW 116.5 135 98 140
制動裝置 制動裝置
制動裝置
馬達輸出 A B C P
0.75kW 161.5 135 98 140

3.電機輸出功率:1.5kW~2.2kW [鋼鈑金]

端子尺寸 端子箱位置
無制動器 無制動器
無制動器
馬達輸出 A B C P
1.5kW 106.5 98 102 160
2.2kW 106.5 98 102 160
制動裝置 制動裝置
無制動器
馬達輸出 A B C P
1.5kW 191 135 98 155
2.2kW 191 135 98 155

4.電機輸出功率:3.7kW [鋼鈑金]

端子尺寸 端子箱位置
無制動器 無制動器 無制動器
制動裝置 制動裝置 無制動器

5.電機輸出功率:5.5kW [鋼鈑金]

端子尺寸 端子箱位置
無制動器 無制動器 無制動器
制動裝置 制動裝置 制動裝置
