技術資料頂板鏈條處理
本頁介紹的是塑膠模組鏈條（固定寬）和塑膠模組鏈條（寬寬度）。
這是頂板鏈條和塑膠塊狀鏈條產品的通用頁面。
頂板鏈條安裝和檢查
1.鏈輪的安裝
鏈輪的安裝好壞，對輸送機的順利運行有很大的影響，會左右鏈條的壽命。
請按照以下要領正確安裝。
1)用水準器測出軸的水平度。
精度在± 1300以內調整。
2)計算軸的平行度。
精度在A-BL ± 1100以內調整。
3)修正一對鏈輪的錯位。
- 軸間距離1m以內:1mm以內
- 軸間距離1m~10m:軸間距離 (mm)1000以內
- 軸間距離10m以上:10mm以內
4) 完成步驟 1) 至 3) 的調整後，使用鍵、椿本動力鎖等將鏈輪固定到軸上。
並聯所使用的鏈輪固定方式為：軸心的兩個齒同相。
2.檢查
在初期熟悉期間，為了進行調整，請經常進行檢查。對以下各項進行檢查。
- 1)鏈條異常磨損
- 2)鏈條松弛
- 3)鏈表面平坦度
- 4)頂板與相鄰鏈的頂差
- 5)頂板之間的異物，頂板之間的間距
- 6)鏈條的脈動和顫動
-
7) 鏈輪異常磨損、因跳動造成的異常接觸刮痕、鏈輪齒歯底積聚污垢
當鏈輪正確嚙合時，它們會像圖中 A 處所示那樣均勻接觸。
如果鏈條像 B 一樣不均勻，這是由於鏈輪安裝不當或鏈條扭曲造成的，請重新檢查鏈條。
正常的接觸位置略高於歯底（齒槽谷）。
然而，如果施加初始張力且張力保持在鬆弛側，則會與歯底（齒谷）有輕微接觸，但即使在這種情況下，最強的接觸也將在 A 位置。對於惰輪和張緊輪，接觸點將位於歯底（齒谷）的中心。
- 8)導軌過度磨損
- 9)潤滑係統異常
鏈條脈動、顫動、異常磨損的原因
- 1)超載，玻璃碎片，皇冠咬人
- 2）返回側的鏈條波紋
- 3)潤滑不足或無潤滑
- 4)頂板相互幹涉
- 5)鏈輪磨損
- 6)鏈條的不規則磨損或斷裂
3.潤滑
潤滑可以顯著降低鏈條磨損、鏈輪磨損以及頂板和導軌的磨損。
此外，通過使用潤滑劑，可以減少運輸過程中的噪音和動力損失。
塑料鏈條具有自潤滑性，但通過潤滑可獲得相同的效果。
在這種情況下，最好使用優質潤滑油，但是當不能使用油時，通常使用專用潤滑劑或肥皂。
這些潤滑劑應充分到達上述發生磨損的地方。
4.清掃
正常使用過程中，鏈條磨損粉、油脂、灰塵、溢出的糖漿和其他污染物很容易積聚在鏈條上，因此需要清潔鏈條和傳送帶，從而導致以下不良後果：
- 1）搬運物的污垢、刮痕、傾倒和滑落
- 2)作用於鏈條和馬達的負荷增大
- 3)加速鏈輪齒磨損
- 4)輸送機的脈動和顫動的發生
- 5)加速鏈條頂板和彎曲處的磨損
- 6）運行導軌磨損很快。
- 7)細菌、雜菌的增加
*當頂板鏈條運轉時，會產生磨損粉。
這種情況可能會經常發生，尤其是在最初的適應期內，所以請定期清潔。
如何固定塑膠頂板鏈條鏈輪
請在鏈輪兩側無間隙地設置套環，用擰緊扭矩值擰緊螺栓進行固定。
一種托輥的固定方法
5. 鏈條、鏈輪和運行導軌更換標準
5-1.鏈條
| 條目 | 檢查方法 | 判定基準 (※) | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

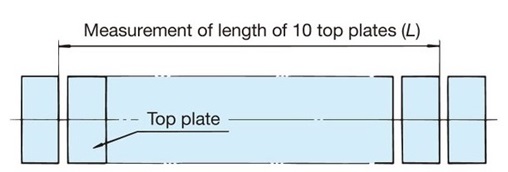

| 鏈條磨損伸長 | 為了消除鏈子整體的松動 將鏈子拉到一定程度的狀態下 用卷尺測量10片頂板的長度。
|
參考長度 =鏈節距x 10 範例：10 個 TTP 型鏈路的測量結果（參考長度 381 mm） 當測量長度為 387 mm時，伸長率及判斷 成長率 X = (387 - 381) ÷ 381 × 100 ≈ 1.6% 根據上表，評級為 B。 |
||||||||||||||||||||||||||||||||||||||
| 頂板磨損 （塑膠頂板鏈條 不鏽鋼頂板鏈條 僅有的） |
與運行導軌滑動的頂板的厚度為 用遊標卡尺測量。 此外，如果輸送表面的不平整度達到或超過1mm。 請檢查是否發生了這種情況。 |
|
||||||||||||||||||||||||||||||||||||||
| 連桿高度磨損 (塑膠 模塊化鏈條) |

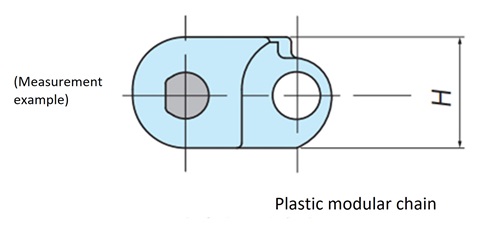

與運行導軌或搬運物一起滑動的連桿的高度是 用遊標卡尺測量。
|
|
||||||||||||||||||||||||||||||||||||||
| 鏈高磨損 （塑膠塊狀鏈條） |

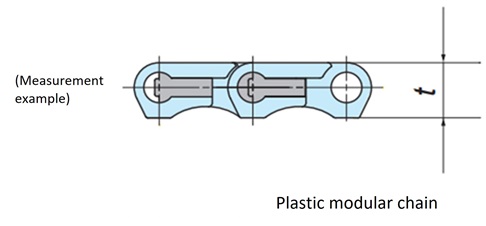

與運行導軌或搬運物一起滑動的連桿的高度是 用遊標卡尺測量。
|
|
||||||||||||||||||||||||||||||||||||||
| 腐蝕 | 鏈條是否有因腐蝕而彎曲不良的地方， 另外如果腐蝕正在進行時，去除銹跡， 用遊標卡尺測量鏈板的厚度。 |
|
||||||||||||||||||||||||||||||||||||||
| 頂板變形 | 破損的瓶子、王冠等咬入造成的 檢查頂板變形、卷曲部分上浮、 檢查頂板與鉚釘松動、頂板上方 有無異常碰撞傷痕等。 |
如果認為其妨礙運輸，請更換。 關於頂板頂面上的異常刮痕 請查明返回側導軌等零件的故障原因並進行維修。 |
||||||||||||||||||||||||||||||||||||||
| 滾子缺口、 及旋轉不良 |
檢查輥子是否缺失，輥子是否旋轉。 | 如果有缺少的滾子、旋轉不良的滾子或單邊嚴重滑動的滾子，請更換鏈條和滾子。 |
||||||||||||||||||||||||||||||||||||||
(※) 答:可以繼續使用。B:離使用限度還有富余，但需要研究更換準備。C:使用限制要求更換。
註)有關TPUN型連接高度磨損的標準，請咨詢。
5-2.鏈輪
如圖所示，當鏈輪磨損時（如圖），鏈條會卡在齒頂A 上，難以鬆開，導致鏈條振動。
磨損的容許量根據傳送帶的形式、鏈條的尺寸多少會有差異，磨損1.5~2mm左右時更換就不會損傷鏈條。
另外，鏈輪如右圖 (右) 所示，沿齒寬方向磨損時，軸的對中不正確，請進行修正。
5-3.運行導軌
運行導軌若已磨損至原厚度的一半，請更換。
