技術資料頂板鏈條選擇
塑膠輥道運行導軌
注意）有關運行導軌的信息，請參閱運行導軌部分。
2-1. 運輸側運行導軌（ST型、RT型）
2-1-1.使用1列塑膠輥道時
| 尺寸 | 尺寸 | 安裝螺絲 | 材質 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | X:深度 | Y | |||
| ST300 | 4 | 2.7 | 9.5 | 10 | Φ3.2：3 | Φ1.8 | M1.6鍋小螺釘 | P導軌 超高分子量 聚乙烯 |
| RT300 | 1.6 | |||||||
| ST400 | 7 | 3.1 | 12 | 10 | Φ4.0：4 | Φ2.2 | M2鍋小螺絲 | |
| RT400 | 1.7 | |||||||
| ST500 | 8.5 | 3.5 | 15 | 10 | Φ6.0：4 | Φ3.2 | M3鍋小螺絲 | |
| RT500 | 2 | |||||||
| RT600 | 11.7 | 2.6 | 19 | 10 | Φ6.0：4 | Φ3.2 | M3鍋小螺絲 | |

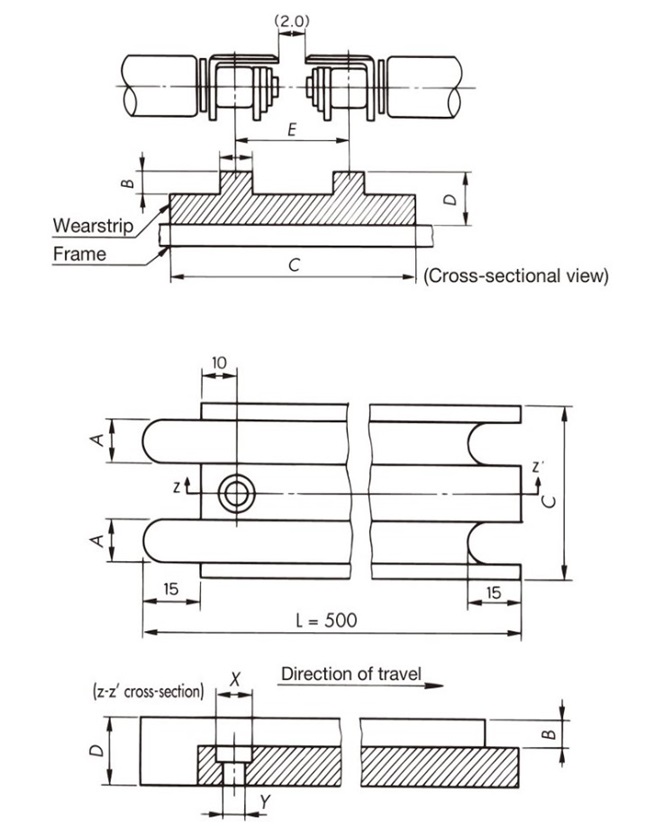

2-1-2.使用多列ST型塑膠輥道時
| 尺寸 | 尺寸 | 安裝螺絲 | 材質 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | X:深度 | Y | |||
| ST300 | 4.0 | 2.7 | 26 | 10 | 16.5 | Φ8：5 | Φ4.2 | M4鍋小螺絲 | P導軌 超高分子量 聚乙烯 |
| ST400 | 7.0 | 3.1 | 36.5 | 10 | 24.5 | ||||
| ST500 | 8.5 | 3.5 | 43.5 | 10 | 28.5 | ||||

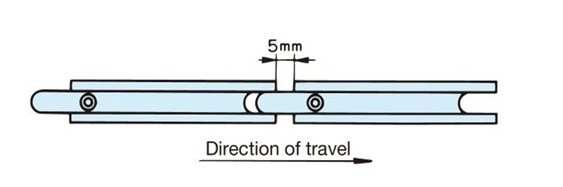

2-1-3. 如何安裝運行導軌
- -運行導軌應緊貼框架支撐。
- -運行導軌採用超高分子量聚乙烯製成，這種材料會因溫度和濕度的變化而顯著膨脹。因此，請用螺絲將滑軌的一端固定在框架上，並在連接處留出約 5 mm的間隙。
- - 使用鋼或不銹鋼方條來引導運行導軌的兩側。
註)
- 部件 a：不干擾塑膠滾子塑膠輥道內的塑膠滾輪部件。
- b 部分：不要幹擾相鄰的頂板鏈條等。
※線膨脹係數
- 塑膠軌道（P-rail），PLF 導軌：20 x 10-5 /℃
- M導軌:9 x 10-5 /°C
註)
- 1.塑膠軌道工作溫度範圍
塑膠軌道（P-rail）、PLF 型鋼軌：-20 至 60°C
M型導軌：-20至80°C - 2. 請勿在接觸蒸氣的環境下使用塑膠軌道。
2-2.回程返回側運行導軌

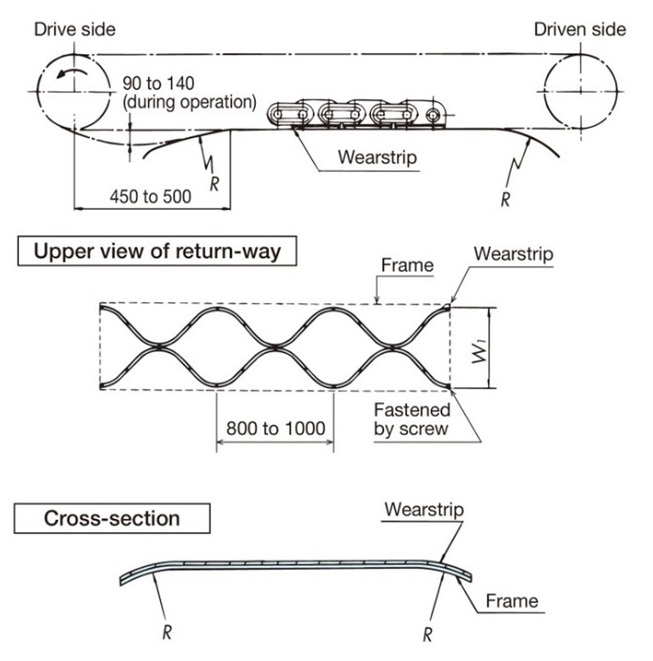

2-2-1.ST型、RT型共通
- -運行導軌兩端的彎曲半徑應如下表所示。
尺寸 彎曲R ST300, RT300, RT400, RT500, RT600 200或更高版本 ST400 250或更高版本 ST500 300或更高版本 - ·駕駛中，如上圖所示，請在驅動鏈輪下方使鏈條出現松弛。
- -運行導軌形狀經過特殊設計,使得特定排的塑膠滾子不會磨損。
- -運行導軌寬度 W1 為 C1(有效寬度)- 10
- -運行導軌採用超高分子量聚乙烯。
2-2-2. 使用頂板鏈條配件

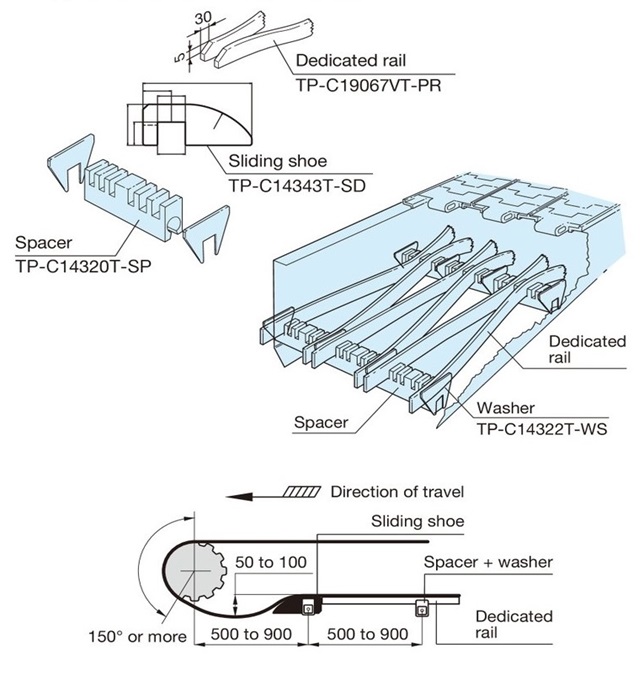

- （1）採用滑動鞋（TP-C14343T-SD）及墊片（TP-C14320T-SP）

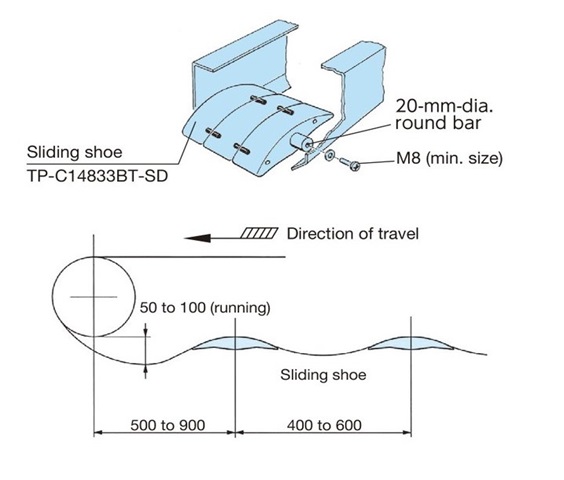

適用鏈條…RT型塑膠輥道 - （2）採用滑動鞋（TP-C14833BT-SD）
適用鏈條：塑膠輥道ST300、ST400、RT 型
