技術資料頂板鏈條選擇

如果您想查看選擇程序和註意事項，請轉到以下步驟。

如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。

請參閱選型指南

如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。

選定計算

塑膠輥道的選擇

請依照以下步驟選擇最適合您運輸條件的塑膠輥道和導軌。

  • 1.確認交貨條件
  • 2.鏈格式選擇
  • 3.選擇鏈尺寸
  • 4.動力需求計算

步驟1.確認交貨條件

請確認運送條件。

交貨條件確認項目

1.搬運物 (1)材質
(2)每個重量g/個
(3)尺寸 (長×寬) mm
2.輸送路徑 (1)交貨佈局
(2)輸送機長度m
(3)空格m
3.交貨條件 (1)運輸量/min
(2)傳送間隔mm
(3)輸送機速度m/min
4.使用氛圍 (1)溫度°C
(2)腐蝕條件，如化學品、水和濕度 (參見對各種液體的耐腐蝕性) (液體名稱 (如果有))

2- (4) 交貨佈局、其它附註

步驟2.鏈格式的選擇

ST 型…用於搬運物需要水平轉移（水平裝載或卸載）的情況。

RT型：用於搬運物無需橫向移動的情況（直接裝卸）。 （但如果搬運物是托盤或箱子等大型物品，則可能發生橫向移動。）

步驟3.確定鏈尺寸

根據表 1. 依搬運物選擇表和表 2. ST 和 RT 型塑膠輥道滾輪台的運輸能力表，選擇塑膠輥道的鏈條尺寸。

注意）有關運行導軌的信息，請參閱運行導軌部分。

表1.搬運物尺寸選擇表

鏈尺寸 搬運物尺寸（mm）
300系列 30或更高版本
400系列 44或更高版本
500系列 55或更高版本
600系列 66或更高版本

註)搬運物尺寸表示搬運物的底部尺寸。此外，搬運物尺寸因底尺寸和高度的平衡而異，請作為參考。

表2. ST型和RT型塑膠輥道道輸送能力

查看表格:ST型 查看表格:RT型式

​m² = 300kg/m²當機長為10m時，ST504至ST514
可以使用塑膠輥道。

​m² = 負載質量（kg/ m²） = 搬運物的重量（kg）/ 搬運物的底面積（m²）

ST300

最大容許載重量 50kg/m2
輸送機最大允許機長 10m

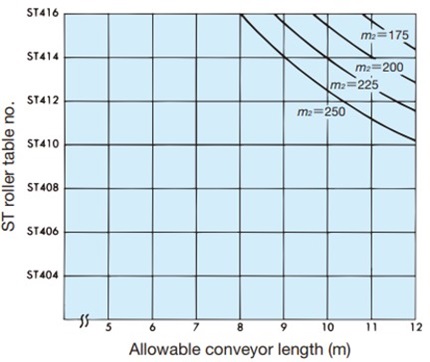

ST400

能力表

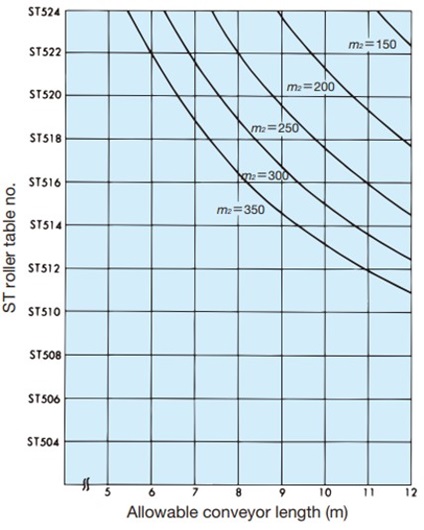

ST500

能力表

​m² = 300kg/m²當機長為10m時，ST504至ST514
可以使用塑膠輥道。

​m² = 負載質量（kg/ m²） = 搬運物的重量（kg）/ 搬運物的底面積（m²）

RT300

最大容許載重量 50kg/m2
輸送機最大允許機長 10m

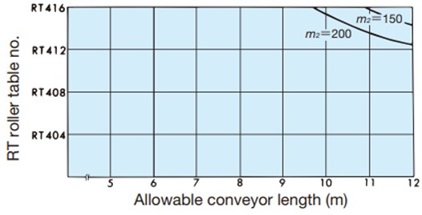

RT400

能力表

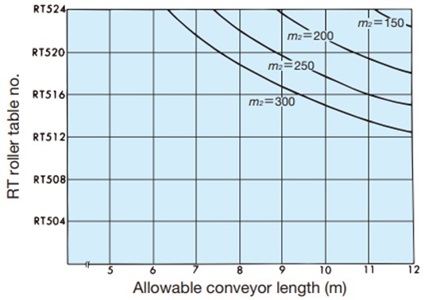

RT500

能力表

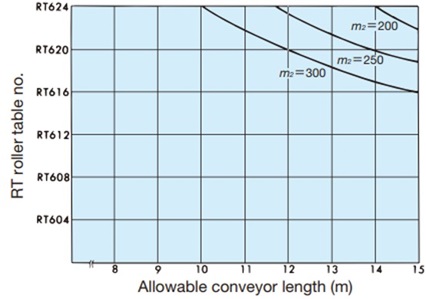

RT600

能力表

·如何計算裝載質量m2 (kg/m 2) (圓形物品時)

m2 = 載荷質量（kg/m2）= 搬運物質量（kg） 搬運物的底面積（m2）

m2 = ω × 106 D2sin60° (kg/m2)

  • m2:裝載質量 (kg/m 2)
  • ω：單一搬運物的質量（kg）
  • D：搬運物的外徑（mm）

例)350ml罐(外徑Φ66、0.37kg/根時)

m2 = 0.37 × 106 662 × sin60° = 98kg/m2

進行方向

步驟4.動力需求的計算

所需動力通過下式求出。

kW = X・(m1 + m2・H)・S・v 5565・η

  • kW=動力要求
  • m1 =近似鏈質量 (kg/m)
  • m2 =裝載質量 (kg/m 2)
  • H =傳送寬度 [有效寬度] (m)
  • S =軸間距離 (m)

v =鏈速 (m/min)

η註) =驅動部的傳動機械效率

X =潤滑係數 (與摩擦係數不同)

  • ·鏈條主體部有潤滑時X=0.3
  • ·鏈條主體部無潤滑時X=0.4

註)傳動機械效率請確認使用的驅動裝置。
