技術資料頂板鏈條處理

4-1.鏈輪的操作

對於與塑膠模組鏈條一起使用的驅動軸和從動軸，一般建議使用方形軸，特殊情況除外（固定寬類型、垂直於 TOD 等）。

鏈子會因溫度變化而膨脹、收縮，因此鏈輪可自由安裝在寬度方向上橫向移動。

但是，為了防止鏈條彎曲，驅動軸、從動軸的中央部分都用固定螺釘或固定套環、六角孔螺栓固定1個 (或2個) 鏈輪。

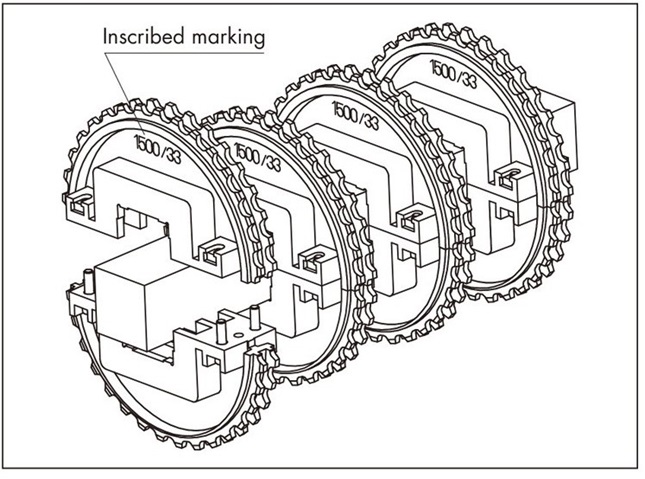

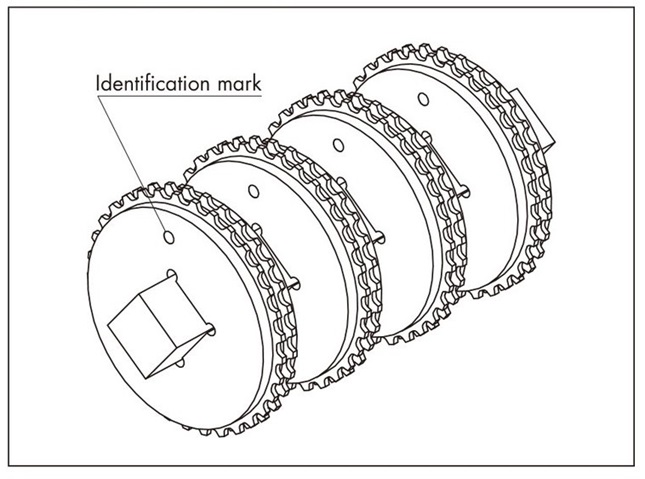

在角柄上安裝鏈輪時，請以刻印和標記為基準，將方向和牙齒的位置固定。

4-1-1.鏈輪相位對準

請配合刻印和標記安裝在桿柄上。

4-1-2.鏈條的膨脹、收縮

塑膠模組鏈條由樹脂製成，因此會隨著溫度變化而膨脹和收縮。

以20°C為基準，鏈條的線膨脹率大衹為12×10^-5 (/°C) 。

標稱寬度的膨脹量 (Micro W) 可通過下式求出。

⊿W = 鏈條標稱寬度 × (環境溫度- 20) × 12 × 10^-5

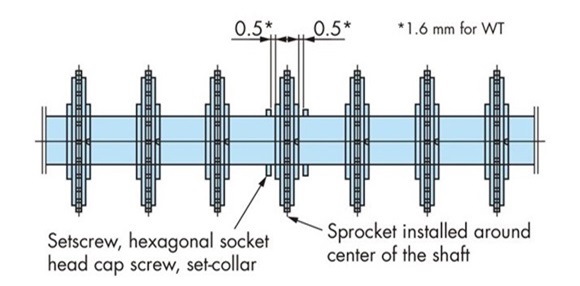

4-1-3.固定鏈輪

鏈輪為了吸收鏈條與輸送機的線膨脹差、鏈條與鏈輪的安裝誤差，採用與軸寬松配合的設計，但為了防止鏈條的蛇行，在中央附近的1個鏈輪的兩側開約0.5mm (WT時:1.6mm) 的間隙，安裝固定螺釘、六角孔螺栓及固定軸套。

4-1-4.安裝鏈條

將鏈輪的間距調整到規定的安裝間距，纏繞鏈條。
