技術資料頂板鏈條處理
4-3.鏈輪的安裝間距的確定
各鏈條鏈輪的安裝螺距圖如下所示。
檢查使用步驟 6 中的公式 (2) 計算出的 1 m鏈條寬度的張力 F' 佔鏈條容許張力（每 1 m寬度的最大值）的百分比是多少。
有時也會因鏈條張力負荷率F1而變化，敬請註意。
張力負荷因數F1 (%) 的計算
F1 = 100F' A ...(3)
F'...鏈條寬度轉換後的每m承載能力，在步驟 6 計算 kN/m{kgf/m}
A ...各使用溫度下鏈條寬度1m換算能力kN{kgf}
請參考鏈條能力曲線圖。
寬幅型

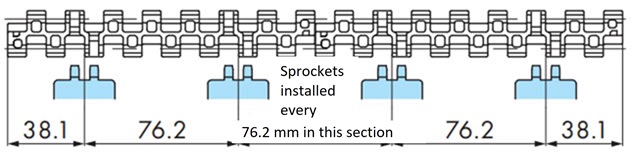

(1) WT0405-W型

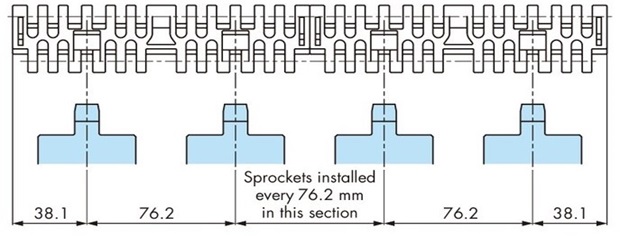

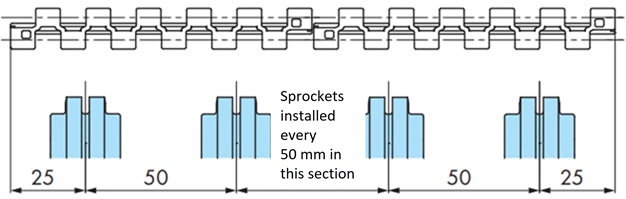

(2) WT0705-W型

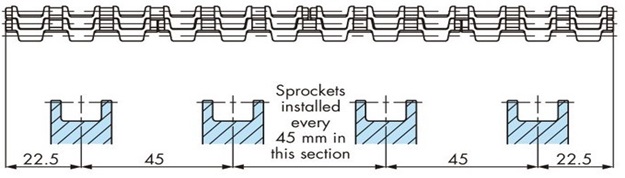

(3) BTN5型、BTN5-A型
注意：BT5-24T 鏈輪不能與 BTN5-A（附防蛇形附件）一起使用。請考慮使用 BT5-32T 鏈輪。 WT-SW1500-24T 鏈輪可以使用。
(4) WT1505-K型、WT1505RN-K型、WT1505G-K型、WT1506-K型

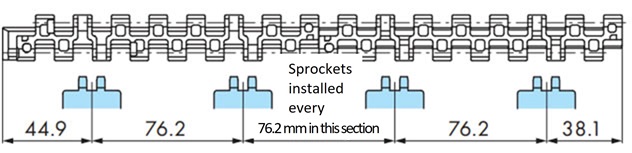

(5) WT1505GTO-K型、WT1505GTORN-K型

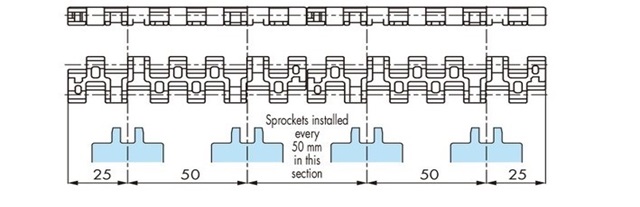

(6) WT1515-W型、WT1516-W型、WT1515G-W型、WT1515 (T-) F-W型、WT1516 (T-) F-W型、WT1515VG-W型

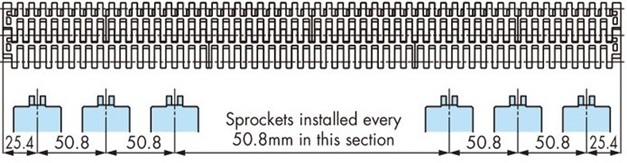

(7) WT1907-K型

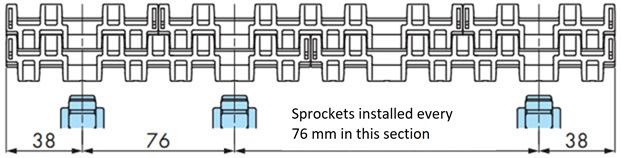

註)奇數英寸寬時1處的安裝間距為76.2mm。請調整到中央附近。

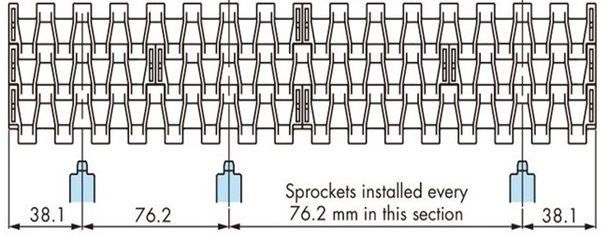

(8)BT6系列、BTC8型、BTC8-A型
·張力負荷率 (F1) 為50%以下時的鏈輪安裝螺距

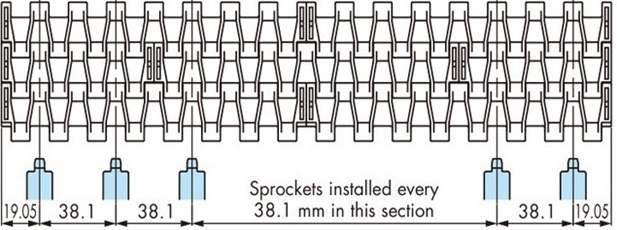

(9)BT6系列、BTC8型
·張力負荷率 (F1) 超過50%時的鏈輪安裝螺距

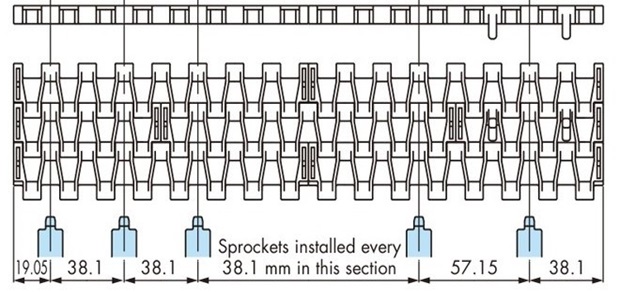

(10)BTC8-A型
·張力負荷率 (F1) 超過50%時的鏈輪安裝螺距
(11)WT2505-K型、WT2506-K型、BTM8H型

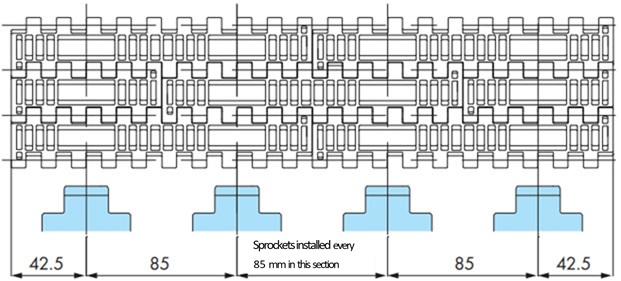

(12)WT2515-W型、WT2515G-W型、WT2515F-W型

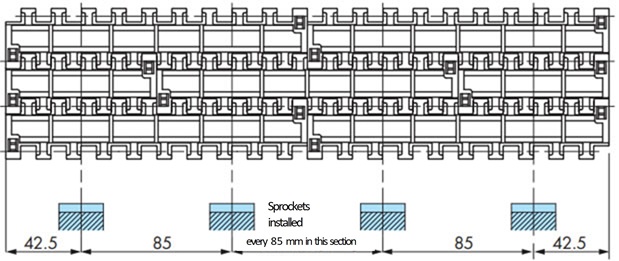

(13)WT2250FG、VG

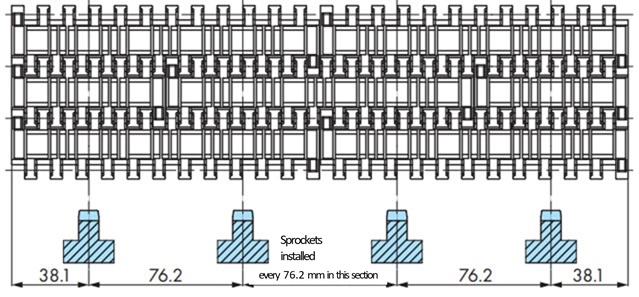

(14)BTC8S型、WT2525-K型、WT2525VG-K型
(15)WT2705-K型/WT2706-K型
註)
- 1.※位置請務必放置鏈輪。
- 2.奇數英寸寬時，安裝間距為1處不規則間距。請調整到中央附近。

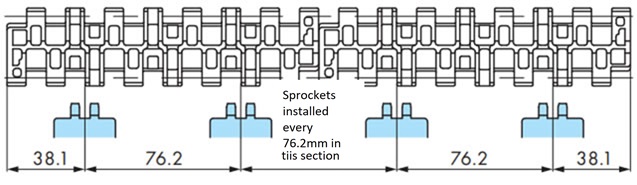

(16)WT3005-K型/WT3005G-K型
(17)WT3086-K型/WT3086G-K型
(18)WTU3015T-K型

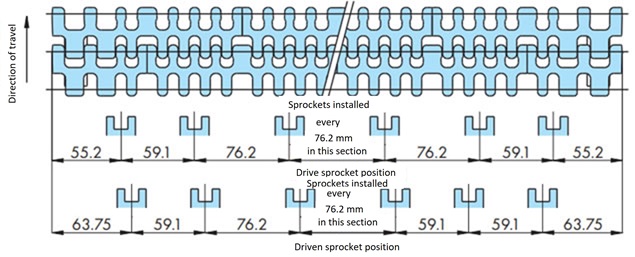

註)驅動鏈輪和從動鏈輪的配置不同。

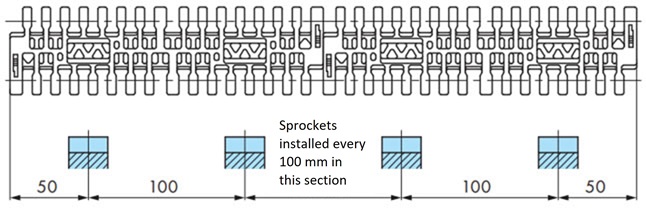

(19)WT3109-W型

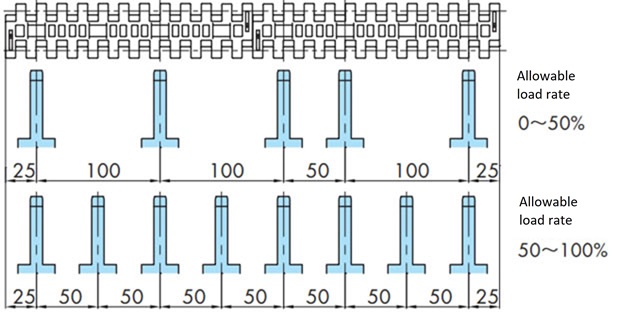

註)容許負荷率為0~50%的鏈輪配置時1處為50mm配置。

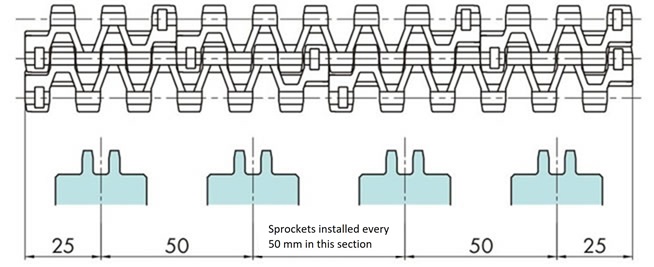

(20)WT3816-K型
(21)WT3827-K型
(22)WT3835-K型

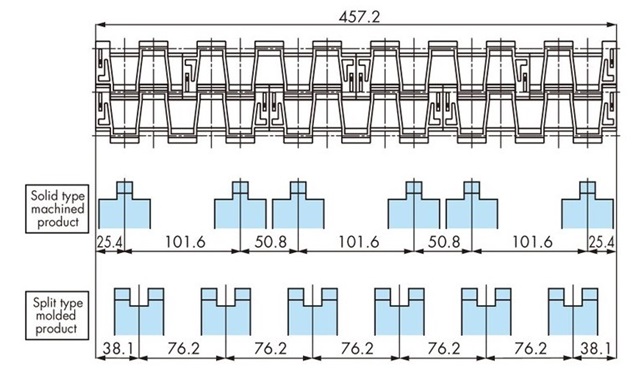

（23）WT3835-T 型（附防上浮附件(阻力板)）
(24)BTH16
註)容許負荷率為0~50%的鏈輪配置時1處為50mm配置。

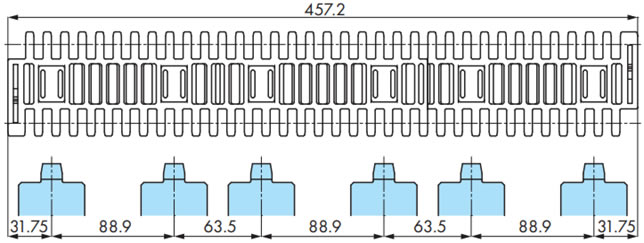

(25)WT5707-K型
(26)WT1306-W型
