技術資料頂板鏈條選擇
如果您想查看選擇程序和註意事項，請轉到以下步驟。
如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。
如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。
塑膠模組鏈條（寬）選擇程序
請依照以下步驟選擇最適合您運輸條件的塑膠模組鏈條（寬型）和運行導軌。
（點擊每個項目即可捲動查看正文。）
註)
- 1.選擇BTM8H型、WT2515F-W型、WT3109-W型、BTH16型、低溫 (LTW) 規格時，請填寫咨詢表後向本公司咨詢。
- 2.選擇WT2250VG型、WT2250型翼板型時，請咨詢本公司。
步驟1.確認交貨條件
請確認運送條件。
交貨條件確認項目
| 1.搬運物 | (1)材質 |
|---|---|
| (2)每個重量g/個 | |
| (3)形狀 | |
| (4)尺寸 (長×寬×高) (直徑Φ×高) mm | |
| (5)輸送方向 | |
| 2.輸送路徑 | （1）直線輸送和曲線運輸 |
| (2)輸送機長度m | |
| (3)輸送機寬度mm | |
| (4)交貨佈局 | |
| (5)空格m | |
| 3.交貨條件 | (1)交貨BPM個 |
| (2)傳送間隔mm | |
| (3)輸送機速度m/min | |
| (4)有無潤滑 | |
| （5）是否有已搬運物的庫存（是否有堆積，以及積壓百分比）（如果是，堆積長度：m） | |
| 4.使用條款 | (1)溫度°C |
| (2)腐蝕條件，如化學品、水和濕度 (參見對各種液體的耐腐蝕性) (液體名稱 (如果有)) | |
| (3)有無玻璃碎片、油漆碎片、金屬粉、沙子等磨損促進物 | |
| (4)有無紫外線照射 |
2- (3) 交貨佈局、其他附註
步驟2.選擇鏈規格
關於鏈條規格，請根據使用氛圍和用途進行選擇。
註)
- 1. 請參考各產品頁面，以了解每種鏈條類型的鏈節距、相容鏈條規格和工作溫度範圍。
- 2.耐腐蝕性請參照對各種液體的耐腐蝕性。
步驟 3. 選擇運行導軌材料
根據鏈條規格選擇合適的運行導軌材料。
表1.運行導軌材料選擇表
| 鏈條 | 運行導軌材料 | 潤滑 | |||
|---|---|---|---|---|---|
| 無 | 有 | ||||
| 磨損性夾雜物 | |||||
| 無 | 有 | 無 | 有 | ||
| 塑膠模組鏈條（寬型） ・用於直線輸送 ・用於彎曲運輸 |
不鏽鋼 | B | D | A | A |
| 鋼 | A | C | B | B | |
| 塑膠軌道（P-Rail） | D | × | A | × | |
| PLF導軌 | B | × | A | × | |
| M導軌 SJ-CNO |
A | × | × | × | |
註)
- 1.“A”:特別推薦;“B”:推薦;“C”:允許中的推薦;“D”:允許;“×”:不合適。
- 2. 對於耐熱/高速（KV）規格，在常溫下使用不鏽鋼或鋼製運行導軌，在高溫下使用不鏽鋼運行導軌。
- 3. 建議的金屬運行導軌= 冷軋材料。
- 4.鋼軌表示油潤滑的情況。
塑膠軌道材質、外觀顏色和功能
| 材質・外觀顏色 | 特性 | |
|---|---|---|
| 塑膠軌道 （P軌） |
超高分子量聚乙烯 (外觀顏色:白色或綠色) |
・最常見的導軌 ・機械加工或擠壓產品 ・建議在潮濕環境下使用塑膠頂板鏈條。 - 它吸水率低，並且具有很強的耐化學性和抗衝擊性。 |
| PLF導軌 | 低摩擦・耐磨損耐磨性 超高分子量聚乙烯 （外觀顏色：白色） |
·比P導軌摩擦更低且具有耐磨損性的導軌 ・削加工或擠出成形品 |
| M導軌 SJ-CNO |
特殊聚酰胺 (M導軌:外觀色:藍色) (SJ-CNO:外觀色:紫色) |
·幹燥條件專用導軌 ・具耐磨損性的導軌 ・削加工品 |
註：工作溫度範圍
塑膠軌道（P導軌）、PLF 型導軌：-20℃ 至 60℃
M型導軌SJ-CNO：-20℃至80℃
步驟4.確定係數
表2中的係數基於我們公司的實驗數據。
根據使用條件、使用環境、搬運物的形狀和材料（規格）以及鏈條的髒污程度，可能會出現差異。
在步驟5中，將每個係數用於張力計算。
表2.塑膠模組鏈條與配合材料之間的動態摩擦係數（μ1，μ2）
| 對手材料 | 潤滑條件 | 頂板規格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 關閉類型、打開類型 | 網狀型 | DIA | DIY | ||||||||||
| 普通註) 5 | LFB, NLF, MWS, CB, WR, HG |
ALF | KV150 | KV250 | HTW | MF | LFB, MWS |
ALF | |||||
| 運行導軌 材料（μ1） |
塑膠軌道 （P軌） M 型導軌 |
幹水 | 0.25 | 0.20 | 0.15 | - | - | 0.30 | 0.27 | 0.20 | 0.15 | 0.30 | 0.25 |
| 肥皂水、油 | 0.15 | 0.13 | 0.11 | - | - | 0.20 | - | 0.13 | 0.11 | - | 0.12 | ||
| SJ-CNO | 幹水 | 0.20 | 0.15 | 0.13 | - | - | - | - | 0.15 | 0.13 | 0.30 | 0.20 | |
| 肥皂水、油 | 0.12 | 0.12 | 0.11 | - | - | - | - | 0.12 | 0.11 | - | 0.12 | ||
| PLF導軌 | 幹水 | 0.18 | 0.14 | 0.12 | - | - | - | - | 0.14 | 0.12 | - | - | |
| 肥皂水 | 0.12 | 0.12 | 0.11 | - | - | - | - | 0.12 | 0.11 | - | - | ||
| 鋼・ 不鏽鋼 |
幹水 | 0.25 | 0.20 | 0.14 | 0.25 | 0.35 | 0.32 | 0.27 | 0.20 | 0.14 | 0.30 | 0.25 | |
| 肥皂水、油 | 0.15 | 0.15 | 0.11 | - | - | 0.20 | - | 0.15 | 0.11 | - | 0.12 | ||
| 搬運物 材料（μ2） |
金屬罐 | 幹水 | 0.25 | 0.20 | 0.14 | 0.23 | 0.35 | 0.35 | 0.28 | 0.13 | 0.10 | 0.30 | 0.25 |
| 肥皂水、油 | 0.14 | 0.13 | 0.11 | - | - | 0.20 | - | 0.12 | 0.10 | - | 0.12 | ||
| 玻璃瓶 | 幹水 | 0.22 | 0.14 | 0.10 | 0.18 | 0.35 | 0.22 | 0.25 | 0.11 | 0.10 | 0.25 | 0.22 | |
| 肥皂水、油 | 0.14 | 0.14 | 0.10 | - | - | 0.10 | - | 0.11 | 0.10 | - | 0.12 | ||
| 塑料容器 | 幹水 | 0.25 | 0.17 | 0.13 | 0.20 | - | 0.30 | 0.28 | 0.11 | 0.10 | 0.30 | 0.25 | |
| 肥皂水、油 | 0.15 | 0.13 | 0.11 | - | - | 0.20 | - | 0.11 | 0.10 | - | 0.15 | ||
| 紙袋 | 幹水 | 0.31 | 0.29 | 0.22 | 0.35 | - | 0.35 | 0.38 | 0.20 | 0.15 | 0.38 | 0.30 | |
| 肥皂水、油 | 0.20 | 0.21 | 0.12 | - | - | - | - | 0.19 | 0.11 | - | 0.20 | ||
註)
- 1.常溫 (50°C以下) 下的動摩擦係數。高溫 (超過50°C) 時請適用動摩擦係數0.35。
- 2. 上表中的動態摩擦係數資料是基於內部測試。摩擦係數值可能會因鏈條污染和搬運物底部表面形狀等因素而略有不同。
特別是，紙箱和紙罐的摩擦係數值因底部形狀、紙張材料等因素而異，因此我們建議測量每個搬運物的摩擦係數。 - 3. M-rail 和 SJ-CNO 是專為乾燥環境設計的運行導軌。
- 4. 對於水潤滑的情況，根據搬運物的類型，其值可能大於表 2 中的值，導致黏附。
- 5. 適用範圍：標準規格、耐化學腐蝕（Y）規範、導電（E）規範、耐酸（AR）規範、耐紫外線（UVR）規範。
表3. 使用運行導軌時的角度係數（αL）和長度係數（αS）
| 頂板材質 | 潤滑狀態 | 橫向彎曲度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 30° | 45° | 60° | 90° | 120° | 150° | 180° | ||||
| 角度係數 (αL) | 聚甲醛 | B | 無潤滑、水潤滑 | 1.15 | 1.22 | 1.30 | 1.50 | 1.70 | 1.90 | 2.20 |
| 肥皂水潤滑 | 1.10 | 1.13 | 1.15 | 1.25 | 1.35 | 1.50 | 1.60 | |||
| LFG | 無潤滑、水潤滑 | 1.10 | 1.17 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | ||
| 肥皂水潤滑 | 1.10 | 1.11 | 1.15 | 1.25 | 1.35 | 1.50 | 1.60 | |||
| HTW | 無潤滑、水潤滑 | 1.20 | 1.27 | 1.45 | 1.75 | 2.10 | 2.50 | 3.00 | ||
| 肥皂水潤滑 | 1.10 | 1.17 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | |||
| 長度因數 (αS) | 0.5 | 0.8 | 1.0 | 1.6 | 2.1 | 2.6 | 3.1 | |||
註)翼板型的傾斜搬運時，請根據傾斜角度應用上述係數。

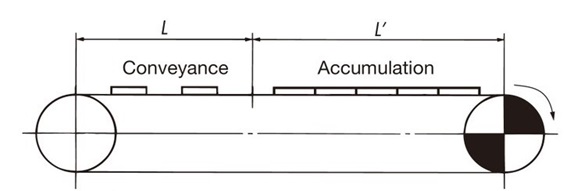

步驟5.計算作用在鏈上的張力
請根據以下公式計算作用在普通輸送機鏈條上的張力和動力要求。
註)請參閱特殊輸送機(從動側、前側和兩端)、壓尺輸送機、正反底部驅動和傾斜輸送的張力計算示例。
註)SI單位和重力單位
計算公式同時使用SI單位和重力單位。
按重力單位計算張力F時，重力單位的重量 (kgf) 等於SI單位的質量 (kg) 。
符號說明
- F =作用在鏈上的張力kN{kgf}
- m1 =近似鏈質量 (kg/m)
鏈概要質量計算方法
計算每米長度的鏈約質量。
考慮使用的鏈寬為Amm時
m1=近似鏈質量 (目錄值 (kg/m 2) ) ×A/1000
- S1 =傳送部件的長度 (m)
- m2=經由輸送段搬運物質量（kg/m）
- S2 =堆積長度（m）
- m3 =堆積搬運物的質量 (kg/m)
- μ1 = 鏈條與運行導軌之間的動摩擦係數（見表2）
- μ2 =堆積內鏈條與搬運物之間的動摩擦係數（見表 2）
- P =功率要求 (kW)
- V =鏈速度 (m/min)
- η註) =驅動部的傳動機械效率
SI單位 (kN)
作用在鏈條上的張力...... (1)
F = 9.80665 × 10-3 { (2.1m1 + m2) S1・μ1 + (2.1m1 + m3) S2・μ1 + m3・S2・μ2 }
所需動力
P = F · V 60 η註)
重力單位 (kgf)
作用在鏈條上的張力...... (1)
F = (2.1m1 + m2) S1・μ1 + (2.1m1 + m3) S2・μ1 + m3・S2・μ2
所需動力
P = F · V 6120 η註)
註)
- 1.傳動機械效率請確認使用的驅動裝置。
- 2. 選擇塑膠模組鏈條（固定寬）時，請依照頂板鏈條選擇程序進行操作。

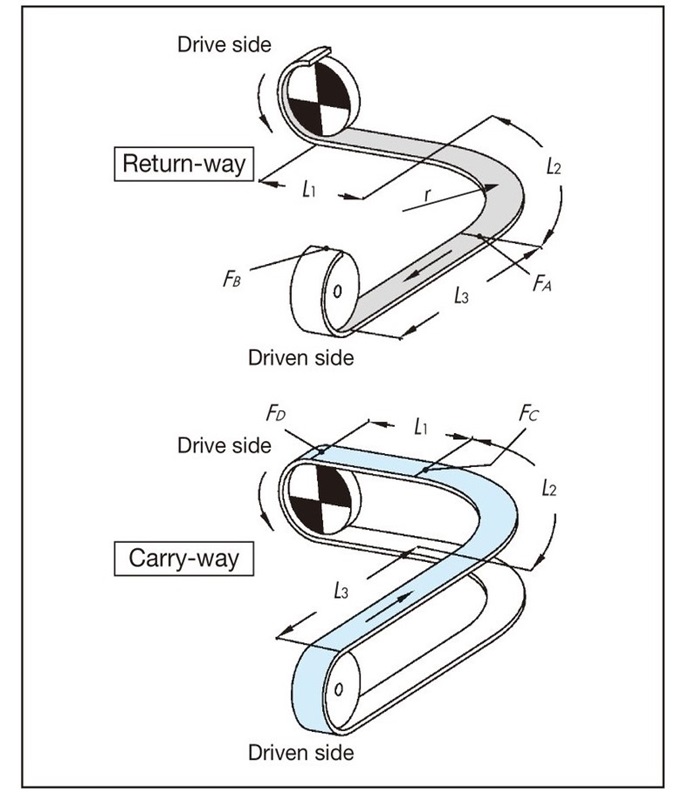

曲線運輸 (一個曲線段) 的計算
基本上，這與直線輸送情況相同。作用在角落的張力透過角度係數進行修正。
下面給出了運輸路徑的計算示例。
對於曲線輸送，除了計算作用在鏈上的張力F外，還要計算在曲線部分作用在鏈上的張力Fα。
建議在輸送過程中，當鏈條在運行導軌上滑動時，應使用潤滑劑。
特別是當側彎角度超過 90° 時，鏈條或運行導軌可能會在相對較短的時間內出現不均勻磨損，這可能會導致鏈條抬起。
F = 9.80665 × 10-3 ・FD (kN) ... (1)
返回側張力
[A部分張力: FA]
FA = m1(L1 + L2) μ1・αL 90°
L2 = r × αS 90°
[B張力: FB]
FB = 1.1 ×(FA + m1・L3・μ1)
輸送側張力
[C張力: FC]
FC ={FB + (m1 + m2) (L2 + L3) μ1 + m3 (L2 + L3) μ2}・αL 90°
L2 = r × αS 90°
[作用在曲線鏈上的張力: Fα]
Fα = Fc × 2
只要Fα等於或小於鏈條彎曲段的最大容許張力即可使用此鏈條。使用彎曲輸送鏈承載能力曲線圖時，應考慮輸送機速度和環境溫度來計算彎曲段的最大容許張力。請參閱各產品頁面以取得鏈條能力曲線圖。
[D區張力: FD]
FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}
曲線運輸 (兩個曲線段) 的計算
在彎曲段上滑動運行導軌或其他裝置時，90 度彎道的數量應限制在兩個以內，因為這可能會導致鏈條脈動。
如果要放置更多曲線，請考慮分割輸送機。
對於曲線輸送，除了計算作用在鏈上的張力F外，還要計算在曲線部分作用在鏈上的張力Fα。
F = 9.80665 × 10-3 ・FF (kN) ... (1)
返回側張力
[A部分張力: FA]
FA = m1(L1 + L2) μ1・αL 90°
L2 = r × αS 90°
[B張力: FB]
FB = {FA + m1(L3 + L4) μ1} αL 90°
L4 = r × αS 90°
[C張力: FC]
FC = 1.1 × (FB + m1・L5・μ1)
輸送側張力
[D區張力: FD]
FD = {FC + (m1 + m2) (L4 + L5) μ1 + m3(L4 + L5) μ2}・αL 90°
L4 = r × αS 90°
[E部張力: FE]
FE = {FD + (m1 + m2) (L2 + L3) μ1 + m3(L2 + L3) μ2}・αL 90°
L2 = r × αS 90°
[作用在曲線鏈上的張力: Fα]
Fα = FE × 2
只要Fα等於或小於鏈條彎曲段的最大容許張力即可使用此鏈條。使用彎曲輸送鏈承載能力曲線圖時，應考慮輸送機速度和環境溫度來計算彎曲段的最大容許張力。請參閱各產品頁面以取得鏈條能力曲線圖。
[F張力: FF]
FF = FE + {(m1 + m2) L1・μ1 + m3・L1・μ2}

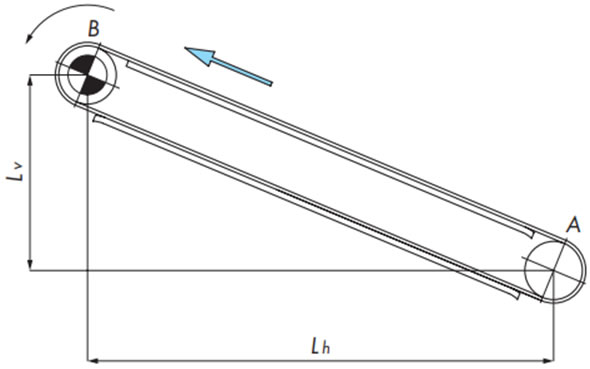

傾斜運輸 (僅限傾斜) 計算
註)SI單位和重力單位
計算公式同時使用SI單位和重力單位。
按重力單位計算張力F時，重力單位的重量 (kgf) 等於SI單位的質量 (kg) 。
符號說明
- F =作用在鏈上的張力kN{kgf}
- m1 =近似鏈質量 (kg/m)
鏈概要質量計算方法
計算每米長度的鏈約質量。
考慮使用的鏈寬為Amm時
m1=近似鏈質量 (目錄值 (kg/m 2) ) ×A/1000
- m2=經由輸送段搬運物質量（kg/m）
- μ1 = 鏈條與運行導軌之間的動摩擦係數（見表2）
- αL =水平和傾斜之間的曲線部分的角度係數 (參照表3)
- αS =長度係數 (參照表3)
- θ =傾斜角度 (度)
- r =水平和傾斜之間的曲線半徑 (m)
- P =功率要求 (kW)
- V =鏈速度 (m/min)
- η註) =驅動部的傳動機械效率
註)傳動機械效率請確認使用的驅動裝置。
表4.傾斜輸送角度的標準
| 鏈條材質 | 無潤滑 (幹燥) | 肥皂水潤滑 | 油潤滑 |
|---|---|---|---|
| 鋼制 | 10度 | - | 6度 |
| 標準規格（聚甲醛） | 5度 | 3度 | - |
| 橡膠類型 | 20度 | - | - |
F = 9.80665 × 10-3 ・FB (kN) ... (1)
返回側張力
[A部分張力: FA]
FA = 1.1m1 (Lh・μ1 - Lv)
如果FA < 0，則FA = 0
輸送側張力
[B張力: FB]
FB = FA + {(m1 + m2) (Lh・μ1 + Lv)}
鏈張力
F = FB
步驟6.確定鏈格式和寬度
- 使用公式（1）計算作用在鏈條上的張力 F（kN）轉換為作用在每米鏈條寬度上的張力 F'（kN/m）。
F' = 1000 F 鏈條寬度（mm） ...... (2)
- 選擇一種塑膠模組鏈條的類型和寬度，使其最大容許張力大於使用公式（2）計算的每米鏈條寬度的施加張力 F'。
註)
- 1.濕條件下，工作溫度:最大60°C。(僅高溫 (HTW) 規格最大105°C。僅耐熱高速 (KV250) 規格最大250°C。不能使用耐熱、高速 (KV150) 規格。)
- 2. 參考能力曲線圖，並考慮輸送機速度和環境溫度，計算最大容許張力。能力曲線圖請參考各產品頁面。
- 3. 如果最大容許張力不足，可以選擇更大尺寸的鏈條。此外，在確定鏈條類型時，也應考慮輸送機的運作環境。
