技術資料頂板鏈條選擇

本頁是我們塑膠模組鏈條（固定寬）、頂板鏈條和塑膠塊狀鏈條通用頁面。

如果您想查看選擇程序和註意事項，請轉到以下步驟。

如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。

請參閱選型指南

如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。

選定計算

頂板鏈條選擇程序

請依照以下步驟選擇最適合您的輸送條件的頂板鏈條和運行導軌。
（點擊每個項目即可捲動查看正文。）

注意：如果您想選擇低溫耐化學腐蝕（UPE）規格，請填寫塑膠塊狀鏈條RSP80-UPE 詢價單並與我們聯絡。

步驟1.確認交貨條件

請確認運送條件。

交貨條件確認項目

1.搬運物 (1)材質
(2)每個重量g/個
(3)形狀
(4)尺寸 (長×寬×高) (直徑Φ×高) mm
(5)輸送方向
2.輸送路徑 （1）直線輸送和曲線運輸
(2)輸送機長度m
(3)輸送機寬度mm
(4)交貨佈局
(5)空格m
3.交貨條件 (1)交貨BPM個
(2)傳送間隔mm
(3)輸送機速度m/min
(4)有無潤滑
（5）是否有已搬運物的庫存（是否有堆積，以及積壓百分比）（如果是，堆積長度：m）
4.使用條款 (1)溫度°C
(2)腐蝕條件，如化學品、水和濕度 (參見對各種液體的耐腐蝕性) (液體名稱 (如果有))
(3)有無玻璃碎片、油漆碎片、金屬粉、沙子等磨損促進物
(4)有無紫外線照射

2- (4) 交貨佈局、其它附註

返回頂部

步驟2.選擇鏈規格

2-1.鏈條規格的選定

請參考表 1，根據搬運物的材料選擇合適的頂板材料。

註)

表1.頂板材質選定表

搬運物 墜飾
材質		 潤滑
無 有
磨損性夾雜物
無 有 無 有
·馬口鐵罐、鋁罐、鐵罐、金屬箔容器註) 3
・塑料、塑料被覆容器、紙容器註) 4		 聚甲醛 C × A D
不鏽鋼 D C B A
·玻璃瓶、玻璃制品、陶瓷類註) 5
・各種工業用零部件註) 6		 聚甲醛 D × B ×
不鏽鋼 C C A A

註)

  • 1.“A”:特別推薦;“B”:推薦;“C”:允許中的推薦;“D”:允許;“×”:不合適。
  • 2.食品和飲料的運送線需要抗菌、防黴性能時，請選擇抗菌、防黴 (MWS) 規格。
  • 3.也包括啤酒罐、軟飲料罐、蓋子和底部是金屬，側面是纖維的東西等。
  • 4.包括乳制品 (如牛奶、乳酪和雪糕)、塑料和塑料包裝容器 (如糖果和紙容器) 以及紙板和紙底制品 (如肥皂和穀物) 。
  • 5.也包括用於酒、食品、制藥、化妝品等的玻璃瓶、玻璃容器。
  • 6.包括機械零件、模具、鑄件、鍛件、金屬、軸承、螺栓和螺母。

2-2.頂板寬度的選擇

通常情況下，頂板的寬度選擇要略大於被搬運物的寬度。

如果搬運物的寬度較大，而頂板寬度不足以滿足要求，則可使用多列相同寬度的鏈條。雖然也可以使用多列不同寬度的鏈條，但不建議這樣做，因為這樣會導致鏈條受力不均。

您也可以使用塑膠模組鏈條。

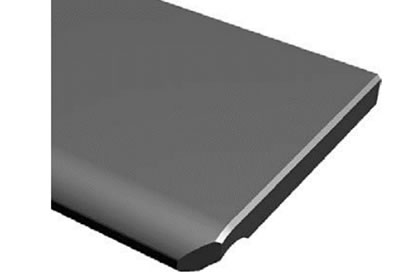

·切割件頂板端面形狀

切割端面上部的倒角:採用了約C0.5~0.8、四角約C2的倒角。

端面形狀
端面形狀

註)

  • 1.是機械加工。
  • 2.制作目錄中沒有記載的頂板寬度時，也採用上述端面形狀。
  • 3.通過碰頭加工特殊端面形狀。
  • 4.如果頂板寬度較小，倒角可能不同。
  • 5. 由於頂板寬度是經過加工的，因此主鏈刻印和格式會有所不同。
返回頂部

步驟 3. 選擇運行導軌材料

根據鏈條規格選擇合適的運行導軌材料。

表2.運行導軌材料選擇表

鏈條 運行導軌材料 潤滑
無 有
磨損性夾雜物
無 有 無 有
不鏽鋼頂板鏈條
・用於直線輸送
・用於彎曲運輸		 不鏽鋼 D D B B
鋼 D C B A
塑膠軌道（P-Rail）
PLF導軌		 A × A ×
M導軌
SJ-CNO		 A × × ×
塑膠頂板鏈條
塑膠塊狀鏈條
塑膠模組鏈條（固定寬）
・用於直線輸送
・用於彎曲運輸		 不鏽鋼 B D A A
鋼 A C D D
塑膠軌道（P-Rail） D × A ×
PLF導軌 B × A ×
M導軌
SJ-CNO		 A × × ×

註)

  • 1.“A”:特別推薦;“B”:推薦;“C”:允許中的推薦;“D”:允許;“×”:不合適。
  • 2. 使用 Lambda規格不鏽鋼頂板鏈條無需潤滑。
  • 3. 對於耐熱/高速（KV）規格，在室溫下使用不鏽鋼或鋼製運行導軌，高溫（50°C 以上）下使用不鏽鋼。
  • 4. 建議的金屬運行導軌= 冷軋材料。
  • 5.鋼軌表示油潤滑的情況。

塑膠軌道材質、外觀顏色和功能

材質・外觀顏色 特性
塑膠軌道
（P軌）		 超高分子量聚乙烯
(外觀顏色:白色或綠色)		 ・最常見的導軌
・機械加工或擠壓產品
・建議在潮濕環境下使用塑膠頂板鏈條。
- 它吸水率低，並且具有很強的耐化學性和抗衝擊性。
PLF導軌 低摩擦・耐磨損耐磨性
超高分子量聚乙烯
（外觀顏色：白色）		 ·比P導軌摩擦更低且具有耐磨損性的導軌
・削加工或擠出成形品
M導軌
SJ-CNO		 特殊聚酰胺
(M導軌:外觀色:藍色)
(SJ-CNO:外觀色:紫色)		 ·幹燥條件專用導軌
・具耐磨損性的導軌
・削加工品

註：工作溫度範圍
塑膠軌道（P導軌）、PLF 型導軌：-20℃ 至 60℃
M型導軌SJ-CNO：-20℃至80℃

返回頂部

步驟4.確定係數

表3~6中的各係數均基於本公司內部的實驗數據。

根據操作條件、大氣環境、搬運物的形狀和材料（規格）、鏈條污染程度等因素，可能會出現差異。在步驟 5 計算張力時，請使用每個係數。

表3.頂板鏈條與配合材料之間的動態摩擦係數（μ1，μ2）

對手材料 潤滑狀態 頂板材質/規格
不鏽鋼
註) 1		 鋼 聚甲醛 KV註) 2 DIA
MPD		 HTW MF HS
標準規格說明 3 低摩擦規格註) 4 CB ALF
運行導軌
材料（μ 1）		 不鏽鋼 無潤滑 (幹燥) 0.35 0.35 0.25 0.20 - 0.14 0.25 0.30 0.35 0.27 0.25
水潤滑 0.35 - 0.25 0.20 - 0.14 0.25 - 0.35 - -
肥皂水潤滑 0.20 - 0.15 0.15 - 0.11 0.16 - 0.20 - -
油潤滑 0.20 0.20 - - - - - - - - -
鋼 無潤滑 (幹燥) 0.35 0.35 0.25 0.17 - 0.14 0.25 0.30 0.35 0.27 0.25
水潤滑 - - - - - - - - - - -
肥皂水潤滑 - - - - - - - - - - -
油潤滑 0.20 0.20 - - - - - - - - -
塑膠軌道
（P軌）
M 導軌注）5		 無潤滑 (幹燥) 0.25 0.25 0.25 0.20 0.20 0.15 - 0.30 0.30 0.27 -
水潤滑 0.25 - 0.25 0.20 0.20 0.15 - - 0.30 - -
肥皂水潤滑 0.15 - 0.15 0.13 - 0.11 - - 0.20 - -
油潤滑 0.15 0.15 - - - - - - - - -
SJ-CNO註) 5 無潤滑 (幹燥) 0.20 0.20 0.20 0.15 - 0.13 - 0.30 0.24 0.22 0.25
水潤滑 0.20 - 0.20 0.15 - 0.13 - - 0.24 - -
肥皂水潤滑 0.15 - 0.12 0.12 - 0.11 - - 0.20 - -
油潤滑 0.15 0.15 - - - - - - - - -
PLF導軌 無潤滑 (幹燥) - - 0.18 0.14 - 0.12 - - - - -
水潤滑 - - 0.18 0.14 - 0.12 - - - - -
肥皂水潤滑 - - 0.12 0.12 - 0.11 - - - - -
油潤滑 - - - - - - - - - - -
搬運物
材料（μ2）		 金屬罐 無潤滑 (幹燥) 0.35 - 0.25 0.20 0.19 0.14 0.23 0.30 0.35 0.28 0.22
水潤滑 0.35 - 0.25 0.20 0.19 0.14 0.23 - 0.35 - -
肥皂水潤滑 0.20 - 0.14 0.13 - 0.11 0.15 - 0.20 - -
油潤滑 - - - - - - - - - - -
玻璃瓶 無潤滑 (幹燥) 0.25 - 0.22 0.14 0.12 0.10 0.18 0.25 0.22 0.25 -
水潤滑 0.25 - 0.22 0.14 0.12 0.10 0.18 - 0.22 - -
肥皂水潤滑 0.20 - 0.14 0.14 - 0.10 0.15 - 0.10 - -
油潤滑 - - - - - - - - - - -
塑料容器 無潤滑 (幹燥) 0.35 - 0.25 0.17 0.16 0.13 0.20 0.30 0.30 0.28 0.20
水潤滑 0.35 - 0.25 0.17 0.16 0.13 0.20 - 0.30 - -
肥皂水潤滑 0.20 - 0.15 0.13 - 0.11 0.15 - 0.20 - -
油潤滑 - - - - - - - - - - -
紙袋 無潤滑 (幹燥) 0.40 - 0.31 0.29 0.29 0.22 0.35 0.38 0.35 0.38 0.32
水潤滑 0.40 - 0.31 0.29 0.29 0.22 0.35 - - - -
肥皂水潤滑 0.20 - 0.20 0.20 - 0.12 0.20 - - - -
油潤滑 - - - - - - - - - - -

註)

  • 1. 使用 Lambda規格不鏽鋼頂板鏈條無需潤滑。
  • 2.耐熱高速 (KV) 規格是常溫下的摩擦係數。高溫 (超過50°C) 時請適用動摩擦係數0.35。另外，耐熱、高速 (KV150) 規格為幹燥條件專用。
  • 3. 適用範圍：標準規格、耐化學腐蝕（Y）、導電（E）、抗衝擊（DIY）、金屬可探測（MPW）、耐酸（AR）、抗紫外線（UVR）和月牙形塑膠鏈條。
  • 4. 適用範圍：低摩擦・耐磨損（LFW、LFG、LFB）規範、低摩擦（NLF、WR）規範、低摩擦・耐磨損（HG）規範、抗菌防黴（MWS）規範。
  • 5. M-rail 和 SJ-CNO運行導軌專為乾燥環境設計。
  • 6. 水潤滑時，不鏽鋼銷類型比銷類型磨損和伸長得快。
  • 7. 根據搬運物的類型，動態摩擦係數可能超過 (μ2) 值，從而導致黏附。我們建議每次運輸前測量動態摩擦係數。

表4.搬運物與塑膠滾子之間的滾動摩擦係數（μ3）

目標鏈 滾動摩擦係數
TTPDH-LBP 型堆疊輸送鏈條
彎曲型堆疊輸送鏈條TPUS-LBP 型，TPUS-Y-LAP-LFB-MFR 型		 0.10
彎曲型堆疊輸送鏈條TPUS-Y-LAP 型、TP-30UTW-LAP 型、TP-36UTW-LAP 型 0.07

表5. 使用曲線運行導軌時的角度係數（αL）和長度係數（αS）

頂板材質 潤滑狀態 橫向彎曲度
30° 60° 90° 120° 150° 180°
角度係數 (αL) 不鏽鋼或鋼 無潤滑、水潤滑 1.20 1.45 1.75 2.10 2.50 3.00
肥皂水潤滑 1.10 1.25 1.35 1.50 1.70 1.85
油潤滑 1.10 1.25 1.35 1.50 1.70 1.85
聚甲醛 標準規格說明 3 無潤滑、水潤滑 1.15 1.30 1.50 1.70 1.90 2.20
肥皂水潤滑 1.10 1.15 1.25 1.35 1.50 1.60
低摩擦規格註) 4 無潤滑、水潤滑 1.10 1.25 1.35 1.50 1.70 1.85
肥皂水潤滑 1.10 1.15 1.25 1.35 1.50 1.60
CB 無潤滑、水潤滑 1.10 1.25 1.35 1.50 1.70 1.85
肥皂水潤滑 - - - - - -
ALF 無潤滑、水潤滑 1.10 1.15 1.25 1.35 1.50 1.60
肥皂水潤滑 1.05 1.10 1.20 1.25 1.35 1.40
KV註) 2 無潤滑、水潤滑 1.15 1.30 1.50 1.70 1.90 2.20
肥皂水潤滑 1.10 1.20 1.30 1.40 1.50 1.65
DIA,MPD 無潤滑 (幹燥) 1.15 1.35 1.60 1.85 2.20 2.55
HTW 無潤滑、水潤滑 1.20 1.45 1.75 2.10 2.50 3.00
肥皂水潤滑 1.10 1.25 1.35 1.50 1.70 1.85
MF 無潤滑 (幹燥) 1.15 1.35 1.55 1.75 2.05 2.35
HS 無潤滑 (幹燥) 1.15 1.30 1.50 1.70 1.90 2.20
長度因數 (αS) 0.5 1 1.6 2.1 2.6 3.1

註)

  • 1. 對於鏈條和運行導軌相互滑動的彎曲輸送機，建議進行潤滑。特別是對於側向角度超過 90° 的彎曲輸送機，鏈條或運行導軌可能在相對較短的時間內出現不均勻磨損，這可能導致鏈條抬起。如果無法進行潤滑，請考慮使用護角盤來防止側向彎曲。
  • 2.耐熱、高速 (KV) 規格的數值為常溫時。高溫 (超過50°) 時，請適用鋼或不鏽鋼的無潤滑、水潤滑值。
  • 3. 適用範圍：標準規格、耐化學腐蝕（Y）、導電（E）、抗衝擊（DIY）、金屬可探測（MPW）、抗紫外線（UVR）和月牙形塑膠鏈條。
  • 4. 適用範圍：低摩擦・耐磨損（LFW、LFG、LFB）規範、低摩擦（NLF、WR）規範、低摩擦・耐磨損（HG）規範、抗菌防黴（MWS）規範。

表6.使用角盤時的角度係數 (αc)

目標鏈 角度因數 (αc)
TPUSR550型
TPUSR826型
TPUH-BO型
TPUN555型
TPUN550-LH型
TPUN535-LH型
TP-UB36型
TP-50UNS型
(含D76)		 附軸承角碟片:1.1
無軸承角碟片:1.15

註)

  • 1.αc是使用角盤對鏈條進行曲線輸送時使用的係數，與橫向彎曲度無關，是固定的。
  • 2.月牙形塑膠鏈條TOS型在轉角處使用鏈輪。如果鏈輪軸上有軸承，請採用上表中的數值。
返回頂部

步驟5.計算鏈張力和動力要求

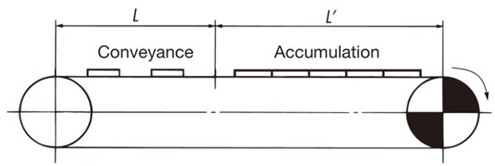

5-1.直線輸送中 F 值的計算

直線輸送中 F 值的計算

註)SI單位和重力單位
計算公式同時使用SI單位和重力單位。按重力單位計算張力F時，重力單位的重量 (kgf) 等於SI單位的質量 (kg) 。

符號說明

  • F =作用在鏈上的張力kN{kgf}
  • m1 =近似鏈質量 (kg/m)
  • L =傳送部件的長度 (m)
  • m2=經由輸送段搬運物質量（kg/m）
  • L' =堆積長度（m）
  • m3 =堆積中搬運物質量(kg/m)
  • μ1 = 鏈條與運行導軌之間的動摩擦係數（見表3）
  • μ2 =堆積內鏈條與搬運物之間的動摩擦係數（見表 3）
  • μ3 =塑膠滾子與搬運物之間的滾動摩擦係數（見表 4）
  • αL = 使用運行導軌時的角度係數（見表 5）
  • αC =使用角盤時的角度係數 (參照表6)
  • αS =長度係數 (參照表5)
  • θ =傾斜角度 (度)
  • r =橫向彎曲半徑 (m)
  • P =功率要求 (kW)
  • V =鏈速度 (m/min)
  • η註) =驅動部的傳動機械效率

註)傳動機械效率請確認使用的驅動裝置。

SI單位 (kN)

作用在鏈上的張力

F = 9.80665 × 10-3 { (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2 }

所需動力

P = F・V 60η

重力單位 (kgf)

作用在鏈上的張力

F = (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2

所需動力

P = F・V 6120η

注意：當使用堆疊輸送鏈條（TTPDH-LBP 型等）時，μ2的μ3請將其更改為併計算。

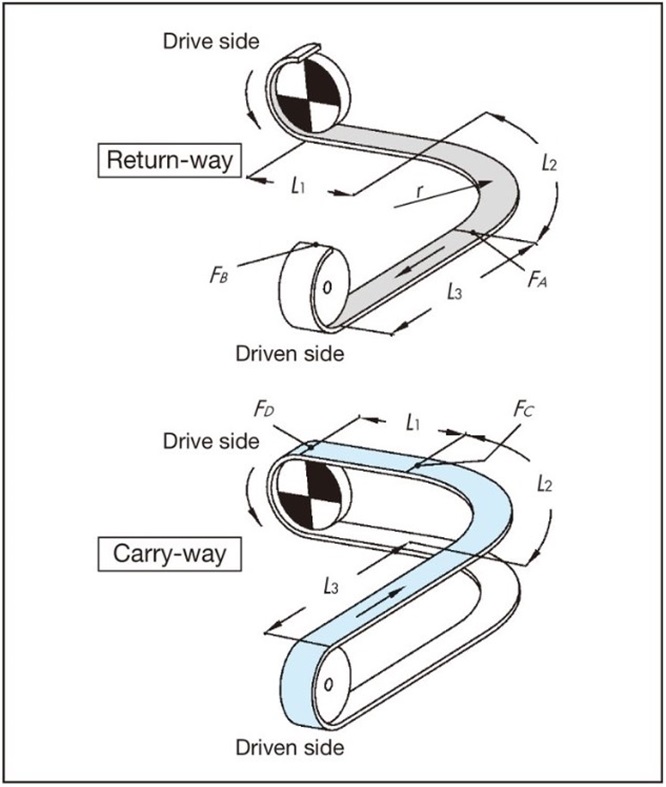

5-2.曲線運輸 (一個曲線段) 的F計算

基本上，這與直線輸送情況相同。作用在角落的張力透過角度係數進行修正。

下圖所示輸送路徑的範例計算如下。對於鏈條和運行導軌滑動的彎曲輸送，建議進行潤滑。尤其當橫向彎曲角度超過 90° 時，鏈條或運行導軌可能在相對較短的時間內出現不均勻磨損，甚至導致鏈條脫落。如果無法進行潤滑，可考慮使用護角盤來防止橫向彎曲。

角盤

F = 9.80665 × 10-3  ・FD (kN)

返回側張力

[A部分張力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B張力: FB]

FB = 1.1 ×(FA + m1・L3・μ1)

輸送側張力

[C張力: FC]

FC ={FB + (m1 + m2) (L2 + L3) μ1 + m3 (L2 + L3) μ2}・αL 90°

L2 = r × αS 90°

[D區張力: FD]

FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}

註:

  • 1. 當使用彎曲的堆疊輸送鏈條（例如TPUS-LBP型）時，μ2的μ3請將其更改為併計算。
  • 2.在角部使用角盤時，請使用角盤角度係數α C代替角度係數α L。

5-3.曲線運輸 (兩個曲線段) 的F計算

在彎曲段上滑動運行導軌或其他裝置時，90 度彎道的數量應限制在兩個以內，因為這可能會導致鏈條脈動。

如果要設置更多的曲線部分，請考慮分割輸送機或使用角盤的方法。

角盤

F = 9.80665 × 10-3  ・FF (kN)

返回側張力

[A部分張力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B張力: FB]

FB = {FA + m1(L3 + L4) μ1} αL 90°

L4 = r × αS 90°

[C張力: FC]

FC = 1.1 × (FB + m1・L5・μ1)

輸送側張力

[D區張力: FD]

FD = {FC + (m1 + m2) (L4 + L5) μ1 + m3(L4 + L5) μ2}・αL 90°

L4 = r × αS 90°

[E部張力: FE]

FE = {FD + (m1 + m2) (L2 + L3) μ1 + m3(L2 + L3) μ2}・αL 90°

L2 = r × αS 90°

[F張力: FF]

FF = FE + (m1 + m2) L1μ1 + m3・L1・μ2

註:

  • 1. 當使用彎曲的堆疊輸送鏈條（例如TPUS-LBP型）時，μ2的μ3請將其更改為併計算。
  • 2.在角部使用角盤時，請使用角盤角度係數α C代替角度係數α L。

5-4.曲線運輸 (水平驅動) 的F計算

適用鏈條 TPUH-BO 型（用於水平輸送），
月牙形塑膠鏈條（TORP型、TOSP型），
不鏽鋼頂板鏈條（TO型、TU型）

基本上，這與直線輸送情況相同。作用在角落的張力透過角度係數進行修正。

下面給出了運輸路徑的計算示例。

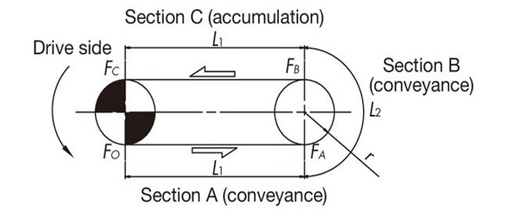

輸送路徑

F = 9.80665 × 10-3  ・FC (kN)

[A部張力: FA] FA =(m1 + m2)· L1 · μ1

[B部張力: FB] FB ={FA +(m1 + m2)· L2 · μ1}·α C   L2 = r ·α S 180°

[C部張力: FC] FC = FB +(m1 + m3)、L1、μ1 + m3、L1、μ2

5-5.TTUP (T) -M型、TTUPM838H型曲線輸送器 (曲線部1處) 的F計算

表7中的係數是基於我們的內部實驗數據。根據使用條件、搬運物的形狀和材料（規格）的不同，可能會出現差異。

請在張力計算中使用各係數。

角盤

F = 9.80665 × 10-3  ・FD (kN)

返回側張力

[A部分張力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B張力: FB]

FB = 1.1 ×(FA + m1・L3・μ1)

輸送側張力

[C張力: FC]

FC = {FB + (m1 + m2) L2・(μ1 + μ4) + (m1 + m2)・L3・μ1 + m3
(L2 + L3)・μ2} × αL 90°

L2 = r × αS 90°

[D區張力: FD]

FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}

表7.磁力係數 (μ4)

磁係數
潤滑狀態 無潤滑、水潤滑
頂板材質 CB 0.47
ALF
HG

5-6.計算傾斜運輸的F

由於速度、搬運物、重心、質量、條件等因素的影響，很難準確地確定傾斜極限角度。

表8表示的是大衹標準，需要進行測試。

表8.傾斜輸送角度的標準

鏈條材質 無潤滑 (幹燥) 肥皂水潤滑 油潤滑
鋼制 10度 - 6度
標準規格（聚甲醛） 5度 3度 -
角盤

F = 9.80665 × 10-3  ・FB (kN)

返回側張力

[A部分張力: FA]

FA = 1.1m1 (Lh・μ1 - Lv)

如果FA < 0，則FA = 0

鏈張力

F = FB

輸送側張力

[B張力: FB]

FB = FA + {(m1 + m2) (Lh・μ1 + Lv)}

返回頂部

步驟6.確定鏈格式

選擇最大容許張力大於作用在鏈條上的張力 (F)頂板鏈條。

參考能力曲線圖，並考慮輸送機速度和環境溫度，計算最大容許張力。

請查看各產品頁面以能力曲線圖。

F ≦最大容許張力（考慮速度和溫度）

如果最大容許張力不足，您可以縮小頂板寬度並增加鏈條數量，或連接較短的輸送機。

或者，選擇最大容許張力更高的鏈條。

確定鏈格式時，請考慮輸送機的使用環境。

返回頂部
×
(可以通過拖動來移動)

標準規格[規格代號：無、G、W、B、BL、A]

鏈環採用通用聚甲醛

外觀顏色:灰色

外觀顏色:白色

外觀顏色:藍色

外觀顏色:天藍色

■通用類型
使用了機械性能優良的一般等級的聚甲醛樹脂，適合一般用途。
■抗靜電
它具有防靜電功能，可防止靜電引起的灰塵和磨損粉粘附。
（外觀顏色：僅限灰色、藍色、綠色、天藍色） 註2
  • 註)1、規格代號為“無”、“B”、“G”的產品，包括不符合食品衞生法 (厚生省告示370號) 的產品。有關詳細信息，請參閱此處。
  • 註2：部分產品有規格代號，詳情請參閱產品資訊。
  • 註)3.有關外觀顏色和防靜電功能的可用性，請參閱產品頁面。
  • 註 4：在普通規格的產品中也有像塑膠滾輪鏈條或塑膠通用鏈條等，型號中無規格記號的產品
×
(可以通過拖動來移動)

低摩擦・耐磨損耐磨性 [規格代號：LF]

低摩擦・耐磨損聚縮醛鏈節

外觀顏色:白色 [LFW]

外觀顏色:綠色 [LFG]

外觀顏色:褐色 [LFB]

■用途

  • 多種用途
  • 使用條件嚴酷（高速、高張力）而導致鏈條磨損且變長、或使用普通規格時鏈條更換週期過短時。
  • 線路壓力高，特別是需要防止產品劃傷時
■保護搬運物
摩擦係數比標準規格低15～45%，可減輕貨物堆積時的生產線壓力，避免損傷輸送物。
■ 使用壽命長（與標準規格相比）
由於鏈條張力降低，鏈條壽命比標準規格提高了 1.2 到 2 倍。
■順利完成搬運物的分支和集合
■動力需求減少
■標準規格、LF和ALF規格的磨損伸長率性能
  • 註)
    規格代號為『LFB』的產品中，包含不符合食品衞生法 (厚生省告示370號) 的產品。有關詳細信息，請參閱此處。
×
(可以通過拖動來移動)

低摩擦・耐磨損耐磨性 [規格代號：CB]

由特殊低摩擦・耐磨損聚甲醛製成的鏈節

外觀顏色:藍色 [CB]

■用途

  • 線路壓力高，特別是需要防止產品劃傷時
  • 註)
    由於添加了矽膠類潤滑劑，請勿在印刷工序中可能會產生印刷針孔問題的地方或因矽膠引起壞影響的條件下使用。
■保護搬運物
摩擦係數低於標準規格，降低了堆積期間的管線壓力，使搬運物更不容易被刮傷。
■順利完成搬運物的分支和集合
■動力需求減少
■僅適用以下鏈格式:。
  • 僅限WT2515G-M型、WT2515-W型、WT2515G-W型、WT2515F-W型、TTUPM838H型
×
(可以通過拖動來移動)

低摩擦・耐磨損[規格代號：ALF]

由低摩擦・耐磨損聚甲醛製成的鏈節

外觀顏色:淺藍色 [ALF]

■用途

  • 包裝機前不能使用潤滑劑且不能有磨損粉塵的工序
  • 飲料行業的幹潤滑工序
  • 堆積的傳送帶
  • 飲料業、檢查機・印字輸送機、單列輸送線等鏈條速度快的工序
  • 註)1.由於添加了矽膠類潤滑劑，請勿在印刷工序中可能會產生印刷針孔問題的地方或因矽膠引起壞影響的條件下使用。
  • 註)2、舊ULF規格於2018年9月末起停止販售。
■保護搬運物
這是我們原創研發的材料，它混合了矽基潤滑劑，專用於乾式輸送。在保持與先前的 ULF 規格相同的摩擦係數的同時，它顯著減少了在無潤滑條件下產生的磨損粉量。
■順利完成搬運物的分支和集合
■動力需求減少
■與舊ULF規格的磨損量比較
65%down
  • ※以上圖表為本公司內部測試結果，以舊ULF規格的磨損體積為100 (基準) 。
  • *與舊款ULF規格相比，ALF規格可減少磨損粉的產生，尤其適用於塑膠軌道產品。如果您希望進一步減少磨損粉的產生，我們建議使用塑膠軌道低摩擦耐磨型（PLF）產品。
×
(可以通過拖動來移動)

低摩擦規格 [規格代號:NLF]

鏈環採用低摩擦聚甲醛

外觀顏色:深灰色 [NLF]

■用途

  • 多種用途
  • 線路壓力高，特別是需要防止產品劃傷時
■保護搬運物
摩擦係數比標準規格低 10% 至 30%，降低了堆積過程中的管路壓力，使其不太可能刮傷搬運物。
■順利完成搬運物的分支和集合
■動力需求減少
  • *容許張力與標準規格相同。
×
(可以通過拖動來移動)

低摩擦規格 [規格代號:WR]

鏈環採用耐腐蝕性聚甲醛

外觀顏色:墨綠色 [WR]

■用途

  • 使用次氯酸鈉等藥品時
  • 線路壓力高，特別是需要防止產品劃傷時
■保護搬運物
摩擦係數比標準規格低 7% 至 28%，降低了堆積期間的管線壓力，防止搬運物刮傷。
■耐腐蝕性
提高了次氯酸鈉等的耐腐蝕性，適用於飲料、食品的傳送帶。
■順利完成搬運物的分支和集合
■動力需求減少
  • 容許張力與標準規格相同。
×
(可以通過拖動來移動)

耐熱·高速規格 [規格代號:KV]

鏈環採用特殊工程塑膠

外觀顏色:黑色 [KV150・KV180・KV250]

■用途

  • 太陽能電池板的層壓後工序的搬運
  • 從幹燥爐中搬運印刷電路板
  • 熱收縮爐內的搬運
  • 土鍋的輸送。
  • 面包爐出口的搬運
  • 用各種幹燥爐搬運
  • 用熱水、高濃度藥品清洗工序中的搬運
  • 注射器的乾燥過程工序上的輸送
  • 飲料・灌裝後封蓋裝置出口處的高速輸送
  • 註)1.KV150不符合食品衞生法 (厚生省告示370號) 。
  • 註)2.KV150是幹燥條件專用。
  • 註)3.請同時參照產品目錄中耐熱高速 (KV) 規格的使用註意事項。
  • 註)4、使用溫度範圍:-20~150°C (KV150)，-20~180°C (KV180)，-20~250°C (KV250)
■最高環境溫度
  • 150°C (規格代號) :KV150
  • 180°C (規格代號) :KV180
  • 250°C (規格代號) :KV250
■最高速度
200m/min（適用於塑膠頂板鏈條）
■耐化學性
對清洗、殺菌性的藥品有很好的耐受性。
■導電性
表面電阻值低，不帶靜電。(1 X 10 6 Ω·cm) 適用於防止灰塵附著、火花。
■阻燃性
UL標準V-0級 (高阻燃性等級)

註)KV150除外

■噪音
與標準規格相比，它高 2 至 3 分貝。
■適用鏈條格式示例
  • BTC6型、TPU826-T型、RSP40型等
×
(可以通過拖動來移動)

低摩擦・耐磨損耐磨性 [規格代號：HG]

低摩擦・耐磨損聚縮醛鏈節

外觀顏色:藏青色 [HG]

■用途

  • 包裝機前不能使用潤滑劑且不能有磨損粉塵的工序
  • 飲料行業、檢測機、打印輸送機、單片機等鏈條速度快的工序
  • 飲料行業的幹潤滑工序
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■減少磨損粉塵的對策
它的耐磨性比低摩擦・耐磨損（LF）規格提高了20%，並且無需改造輸送機或更換鏈輪即可替換為低摩擦・耐磨損（HG）規格。 （更換鏈條時，我們建議同時更換導軌。特別是對於塑膠軌道，我們建議低摩擦・耐磨損（PLF）規格。）
■保護搬運物
摩擦係數與低摩擦・耐磨損(LF) 規格相同，比標準規格低 15% 至 45%，從而降低了堆積期間的管線壓力，並減少了刮傷運輸物品的可能性。
■與各種規格的摩擦體積比較
20%down
  • ※以上圖表是本公司內部測試的結果。LF規格的磨損體積為100 (基準) 。鏈條形式:TTP826、鏈條速度:60m/min、常溫、幹燥條件
  • 備註
    A公司等A公司製作的耐磨損規格鏈條, 鏈節材質: 聚酯類
    B公司等B公司製作的耐磨損規格鏈條, 鏈節材質: 聚縮醛類
■適用鏈條格式示例
  • WT1506-K型、TTP826型、RSP50型等
×
(可以通過拖動來移動)

高溫規格 [規格代號:HTW]

鏈環採用聚丙烯

外觀顏色:白色 [HTW]

■用途

  • 飲料·食品工廠的加熱器，用於冷卻的鏈條
  • 電池輸送線
  • 略微傾斜的輸送機
■最高環境溫度： 105℃
適用於飲料工廠中接觸熱水的輸送物加熱裝置中和輸送物高溫殺菌冷卻裝置中的鏈條。
■耐化學性
含有酸、堿，耐藥品性優異。
■高摩擦
摩擦係數約為標準規格的1.2至1.6倍。可用於乾燥條件下輕微傾斜的輸送作業。
■輕量
比聚甲醛制鏈輕40%左右。有降低所需動力的效果。
■適用鏈條格式示例
  • WT1907-K型、WT2506-K型、TTPM500型等
  • 註)1.WT2250FG型式的規格代號“HTW”不符合食品衞生法 (厚生省告示370號) 。
  • 註）2.最大容許張力約為標準規格的 40%。
  • 註)3、工作溫度範圍:5~105°C
×
(可以通過拖動來移動)

高速規格:幹燥條件專用 [規格代號:HS]

鏈環採用特殊工程塑膠

外觀顏色:米色 [HS]

■用途

  • 制罐、空罐的高速搬運
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■最高速度
230m/min (直線) 具有高限PV值。防止高速搬運中的熔化。
■適用鏈條格式示例
  • TPU826-T型、TP-OTD32型等
  • 註：1.最大容許張力約為標準規格的 80%。
  • 註)2.只有不鏽鋼銷類型。
  • 註)3.幹燥條件專用。
  • 註)4.高速使用時，請使用不鏽鋼導軌 (冷軋材料的研磨規格)，根據用途請使用塑膠軌道特殊聚酰胺 (SJ-CNO) 。
  • 註)5、工作溫度範圍:-20~50°C
×
(可以通過拖動來移動)

低溫規格 [規格代號:LTW]

鏈環採用聚乙烯

外觀顏色:白色 [LTW]

■用途

  • 冷凍食品在冷凍輸送機上的搬運
  • 幹冰運輸
■低環境溫度
可在低至-70°C的低溫環境下使用。
（標準規格適用於最高-20°C的溫度）
■耐化學性
對藥品表現出優異的耐腐蝕性。
■僅適用以下鏈格式:。
  • BTN5, BTC6, BTN6, BTC8
  • 註：1.最大容許張力約為標準規格的 33%。
  • 註)2、在-20°C以下使用時，需要特殊鏈輪，請向本公司咨詢。
  • 註)3、工作溫度範圍:-70~60°C
×
(可以通過拖動來移動)

耐藥品規格 [規格代號:Y]

鏈環採用特殊工程塑膠

外觀顏色:磨砂白色 [Y]

■用途

  • 在生產線上運輸，例如鋰離子電池 (電池)
  • 印刷電路板、硅晶圓在清洗線上的搬運
  • 用飲料、無菌填充室出口傳送帶搬運
  • 在食品工廠等需要用藥品清洗的生產線上搬運
■耐化學性
對有機溶劑、無機鹽酸類、堿、氧化劑、醋酸等很多藥品都有耐腐蝕性。
■抗衝擊性
與標準系列相比，樹脂不易缺損。
■適用鏈條格式示例
  • TTP826型、TPRF2040型、RSP35型等
  • 註：1.最大容許張力約為標準規格的 50%。
  • 註）2.摩擦係數與標準規格相同。
  • 註)3.請勿在明火或高溫下使用。
×
(可以通過拖動來移動)

超級抗藥性規格[規格代號：SY]

鏈環採用特殊工程塑膠

外觀顏色:亞光白色 [SY]

■用途

  • 在生產線上運輸，例如鋰離子電池 (電池)
  • 印刷電路板、硅晶圓在清洗線上的搬運
  • 用飲料、無菌填充室出口傳送帶搬運
  • 在食品工廠等需要用藥品清洗的生產線上搬運
■銷材質採用鈦合金
將耐化學藥品（Y）規格的銷材質變更為鈦合金，進一步提高了耐化學性
■耐化學性
對鹽酸、硫酸等，顯示了腐蝕性更強的藥品耐腐蝕性。
■適用鏈條格式示例
  • TTP826型、RSP40型等
  • 註：1.最大容許張力約為標準規格的 50%。
  • 註）2.摩擦係數與標準規格相同。
  • 註）3. 無法製作D銷型、塑膠銷型。
  • 註)4.請勿在明火或高溫下使用。
  • 註)5、工作溫度範圍:-20~80°C
×
(可以通過拖動來移動)

導電規格 [規格代號:E]

鏈環採用特殊工程塑膠

外觀顏色:黑色 [E]

■用途

  • 焊接印刷電路板後的搬運
  • 在太陽能電池板的層壓過程之前和之後，將其運送到切割機
  • 可防止易拉罐的堆積輸送所導致的靜電。
  • 清洗機幹燥後的靜電對策
  • 汽車零部件 (電氣零部件) 的搬運
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■優異的導電性
體積電阻率：1 X 10 6 Ω·cm 或更低（標準規格：1 X 10 14至 10 15 Ω·cm）
■靜電抑制
抑制電氣噪音、火花的產生。
註) 請使用鋼制鏈輪、導軌等對傳送帶整體接地。
■適用鏈條格式示例
  • WT0705-W型、TTP826P型、RSP35型等
  • 註：1.最大容許張力約為標準規格的 70%。
  • 註）2.摩擦係數與標準規格相同。
×
(可以通過拖動來移動)

耐衝擊規格:幹燥條件專用 [規格代號:DIA]

鏈環採用特殊工程塑膠

外觀顏色:乳白色 [DIA]

■用途

  • 搬運稍重的機械零件
  • 直接输送食品（食品无任何包装的状态下输送）的干燥式输送机
  • 略微傾斜的食品輸送機
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■超耐衝擊性
即使受到衝擊樹脂也不易碎裂。而且，即使鏈條斷裂，樹脂的碎片也不易飛散。可作為防止異物混入的對策。 )
■高摩擦
摩擦係數是標準規格的1.2倍。可在乾燥條件下用於輕微坡度路面。
■輕量
它比聚甲醛頂板鏈條輕約 20%，因此更容易操作，並能有效降低所需的功率。
■耐衝擊性（受到衝擊時不易碎裂）
■適用鏈條格式示例
  • BTC8H-826-M型、TPUSR 550-T型、RSP60-2型等
  • 註：1.最大容許張力約為標準規格的 75%。
  • 註)2.幹燥條件專用。
×
(可以通過拖動來移動)

抗衝擊：適用於乾燥和潮濕環境 [規格代號：DIY]

鏈環採用特殊工程塑膠

外觀顏色:綠色 [DIY]

■用途

  • 濕條件下的食品或容器搬運
  • 頻繁殺菌清洗的情況
  • 使用聚甲醛鏈子，如果因缺少鏈子而睏擾
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■抗衝擊性
與聚甲醛樹脂制的相比，即使受到衝擊也不容易缺損。
■耐化學性
對於清洗、殺菌的藥品，耐化學品性優異。適用於頻繁殺菌清洗的傳送帶。
■非粘性
這樣可以防止搬運物黏附在鏈條上。
■耐衝擊性（受到衝擊時不易碎裂）
■抗紫外線
與聚甲醛樹脂制的相比，耐候性優異。
■適用鏈條格式示例
  • BTC6型、TPRF2040型、RSP60型等
  • 註：1.最大容許張力約為標準規格的 75%。
  • 註）2.摩擦係數與標準規格相同。
  • 註)3.在低溫環境等環境下，樹脂碎片可能會飛散。
  • 註)4.請勿在明火或高溫下使用。
×
(可以通過拖動來移動)

中摩擦規格:幹燥條件專用 [規格代號:MF]

鏈環採用特殊聚甲醛

外觀顏色:黃色 [MF]

■用途

  • 3~5°傾斜搬運
  • 防止搬運物在檢驗和列印傳送帶上過度滑動
    *取決於搬運物。
■最適合傾斜搬運
中等程度的高摩擦材料，適用於傾斜搬運。
■穩定輸送
它適用於防止輸送機啟動和停止時搬運物發生錯位，以及防止因加速而導致的打滑。
■適用鏈條格式示例
  • BTC6型、TTUP826P型、RSP40型等
  • 註：1.最大容許張力約為標準規格的 75%。
  • 註）2.摩擦係數是標準規格的1.1倍。
  • 註)2.幹燥條件專用。
  • 註)4、工作溫度範圍:-20~80°C
×
(可以通過拖動來移動)

耐熱、耐放射線性、耐真空規格 [規格代號:PK150]

鏈環和銷軸採用PEEK樹脂

外觀顏色:浅褐 [PK150]

■用途

  • 烘幹爐、烘箱等高溫環境下及烘箱等的出入口移動單元
  • 在填充室內的清洗、殺菌等使用藥品的環境下
  • 真空環境下的搬運
■最高環境溫度： 150℃
■耐化學性
對藥品表現出優異的耐腐蝕性。
■抗輻射性
抗輻射性是熱塑性樹脂中最高的。
■真空中排放氣體的產生少
■使用FDA認證的材料
■適用鏈條格式
  • WT0405-W
  • 註)工作溫度範圍:-20~150°C
×
(可以通過拖動來移動)

抗菌防黴規格 [規格代號:MWS]

鏈節由抗菌低摩擦・耐磨損聚縮醛製成

外觀顏色:乳白色 [MWS]

■用途

  • 裝瓶工廠內的清洗對策
  • 因工序上的水分及結露水而潮濕的輸送機
    (特別是淋浴裝置出入口及蒸煮器卸載部分等)
  • 有條件的傳送帶容易臟，防止發黴
■抗菌+防黴
採用與抗菌劑製造商共同開發的創新抗菌劑。除了對食品業需要防範的大腸桿菌、黃色葡萄球菌、乳酸桿菌等具有抗菌效果外，還具有防黴功能，可有效防止青黴等。
■持久性
抗菌劑採用的是性能長期持續的無機抗菌劑。由於抗菌劑是在塑料材料制造階段揉合而成的，因此均勻分散在整個連接處，即使表面磨損也能保持抗菌防黴功能。
■安全性
配合安全性高的抗菌劑。基礎材料不符合《食品衞生法》 (厚生省告示370號) 。
但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
增加抗菌防黴機能，安全性更高。
■高級功能
抗菌劑對性能幾乎沒有影響，橡膠具有優異的低摩擦・耐磨損。鏈節材料採用低摩擦・耐磨損（LF）材料製成。
  • 註：1.最大容許張力與標準規格相同。
  • 註2：摩擦係數與低摩擦・耐磨損（LF）規格相同。

抗菌防黴性能

35℃ X 24小時後的狀態 (酵母屬)
LF規格等價品 MWS規範

※試驗方法
JIS Z2801:2010

  • 試驗委托方株式會社衞生微生物研究中心
  • 試驗報告書發行日期 2020年10月12日
  • 考試成績書發行編號2020D-BT-0808

抗菌能力實驗結果 (與沒有抗菌劑的比較)

試驗菌 試驗品 接種後立刻 35°C X 24小時後
大腸桿菌 MWS 1.5 X 104 38
(無抗菌劑) 1.5 X 104 22 X 106
金黃色葡萄球菌 MWS 1.6 X 104 未檢出
(無抗菌劑) 1.6 X 104 1.5 X 105
酵母屬
(酵母的一種)		 MWS 2.5 X 104 未檢出
(無抗菌劑) 2.5 X 104 1.4 X 104
乳酸桿菌 MWS 6.4 X 105 1.3 X 102
(無抗菌劑) 6.4 X 105 6.9 X 104
衹病性大腸桿菌
O-157 (H7)		 MWS 1 X 103.9 未檢出
(無抗菌劑) 1 X 103.9 1 X 103.4

黴菌發育試驗結果 (與沒有抗菌劑的比較)

試驗黴菌 試驗品 7天後 14天後 21天後
黑麴菌 MWS規範 0 0 0
(無抗菌劑) 0 1 2

●如何顯示測試結果

查看 顯示內容
0 肉眼或顯微鏡下均未觀察到黴菌生長。在某些情況下，會發現一個阻塞區。
1 肉眼未見黴菌。顯微鏡下可以確認黴菌。
2 菌絲發育輕微，發育部分面積不超過總面積的25%。
3 可見中度的菌類發育，發育部分面積佔整體面積的25%～50%。
4 菌類大量發育，發育部面積佔整體面積的50%～100%。
5 菌類發育非常激烈，發育程度涵蓋整體面積。

※試驗方法
JIS Z2911-2000 (A法)

  • 試驗機構石冢硝子株式會社
  • 試驗報告書發行日期 2020年9月25日
×
(可以通過拖動來移動)

金屬檢測規格 [規格代號:MPD/MPW]

鏈環採用特殊工程塑膠

外觀顏色:黑色 [MPD/MPW]

■用途

  • 橡膠化合物的搬運
  • 包裝機前食品直送輸送機
  • 食品（冷凍烏龍麵等食品無任何包裝的狀態）的直接輸送 (規格代號：MPW)
  • 面包廠的托盤搬運 (規格代號:MPD)
  • 註)
    不符合食品衞生法 (厚生省告示370號) 。
    但已確認未溶出器具及容器包裝規格試驗 (合成樹脂) 中所規定的物質。
■金屬探測器可檢測
即使鏈條缺失並混入食品或橡膠化合物中，也可以通過金屬探測器發現並防止流出。
■抗衝擊性
即使施加衝擊，碎片也不容易飛散。
■適用鏈條格式示例
  • TTUP826型、RSP60-CU-2型等
  • 註)1.MPD規格是幹燥條件專用，MPW規格是幹濕條件兼用。
  • 註 2）MPD 規範的最大容許張力約為標準規格的 80%，MPW 規範的最大容許張力約為標準規格的 40%。
  • 註)3、工作溫度範圍:-20~80°C (MPD)，-20~60°C (MPW)
×
(可以通過拖動來移動)

低溫·耐藥品規格 [規格代號:UPE]

鏈環採用超高分子量聚乙烯

外觀顏色:亞光白色 [UPE]

■用途

  • 冷凍食品保管倉庫內搬運
  • 冷凍食品在冷凍輸送機上的搬運
  • 異物混入對策和藥品清洗食品搬運
  • 二次電池等需要耐化學品性的搬運
  • 在填充室內的清洗、殺菌等使用藥品的環境下
■低環境溫度
可在-70°C的環境溫度下使用（標準規格最高可達-20°C）
■抗衝擊性
具有非常高的耐衝擊性，在低溫環境下使用時也不易混入異物。
與聚甲醛樹脂制相比，兼備常溫環境使用時13倍、低溫環境使用時26倍的耐衝擊性。
■耐磨性
常溫環境下使用時的磨損量與聚甲醛樹脂制產品相比可降低約80%。
■耐化學性
對藥品表現出優異的耐腐蝕性。
■使用FDA認證的材料
■適用鏈條格式
  • RSP80
  • 註：1.最大容許張力約為標準規格的 30%。
  • 註)2、工作溫度範圍:-70~60°C
  • 註)3.在-20°C以下使用時，需要特殊鏈輪，請向本公司咨詢。
  • 註4：建議使用不鏽鋼（冷軋材料）作為運行導軌材料。不建議使用超高分子量聚乙烯（UHMW-PE），因為它們是同一種材料。
×
(可以通過拖動來移動)

耐酸規格 [規格代號:AR]

鏈環採用特殊聚甲醛

外觀顏色:白色 [AR]

■耐腐蝕性
它比標準規格和低摩擦・耐磨損型（LF）規格具有更好的耐腐蝕性。
■腐蝕對策
適用於加入次氯酸鈉的肥皂水的腐蝕對策等。
■適用鏈條格式示例
  • TTP826型、RSP35型等
  • 註)1.因為會被強酸、強堿侵害，所以請使用耐藥品 (Y) 規格或超級耐藥品 (SY) 規格。
  • 註）2.最大容許張力約為標準規格的 90%。
  • 註）3.摩擦係數與標準規格相同。
  • 註）4.無法製作塑膠銷型。
  • 註)5.不能在需要60°C以上溫水的條件下使用。
  • 註)6、工作溫度範圍:-20~ (60) 80°C (60) 為濕條件時。
×
(可以通過拖動來移動)

防紫外線規格 [規格代號:UVR]

鏈環採用特殊聚甲醛

外觀顏色:淺灰色 [UVR]

■用途

  • 在戶外受紫外線輻射的運輸
  • 標準規格等會受紫外線的影響而劣化，UVR規格可作為防止劣化、延長使用壽命的對策。
■抗紫外線
與標準規格和低摩擦・耐磨損(LF) 規格相比，本產品具有優異的抗紫外線降解（變色和強度損失）性能，適用於戶外環境。
■適用鏈條格式示例
  • TTP826型，TTPH826P型，RSP50型等
  • 註：1.最大容許張力和摩擦係數與標準規格相同。
  • 註）2. 也有銷類型。
  • 註3. 工作溫度範圍：-20 至 (60) 80°C。 (60) 適用於銷類型的潮濕環境。
×
(可以通過拖動來移動)

食品運輸規格 [規格代號:PFS]

鏈環採用聚甲醛

外觀顏色:尼羅蘭色 [PFS]

■用途

  • 面包生產線的常溫冷卻工序中的搬運
  • 此外，食品生產線上的搬運
■符合歐洲塑料施工規範 (PIM)
使用符合PIM (歐洲塑料執法條例) 的原創椿本材料。
■適用鏈條格式示例
  • TTP826型、RSP40-T-CU型等
  • 註：1.最大容許張力和摩擦係數與標準規格相同。
  • 註)2.歐洲塑料施工規則 (PIM) 是在歐洲銷售可直接與貨物接觸的塑料產品的基本規則。
  • 註 3.銷類型不符合 PIM（歐洲塑膠安裝法規）。
×
(可以通過拖動來移動)

生物質規格 (BP) [規格代號:BP]

鏈節材料採用環保生物質塑料

外觀顏色:墨綠色 [BPG]

■環保商品
通過使用對植物環境友好的生物質塑料，不僅可以節省石油資源，還可以通過生物質塑料的碳中和性來減少CO 2。

※所謂生物質塑料:原料使用植物等可再生有機資源的塑料原材料


■適用鏈條格式示例
  • 僅RSP40型
  • 註：1.最大容許張力約為標準規格的 36%。
  • 註)2、工作溫度範圍:-20~80°C
  • 註)3.幹燥條件專用。
  • 註)4.建議使用環境濕度為20~80%。在除此之外的濕度環境下使用時，請咨詢本公司。
  • 註)5、不符合食品衞生法 (厚生省告示370號) 。
  • 註)6.根據生物量 (BP) 規格的材質特性，可能會有少許顏色不均勻。對產品性能方面沒有影響。
