使用砂輪機將外鏈節（附附件的那一側）上的兩個銷軸的末端磨平，直到它們與外鏈片齊平。

切記不要在研磨過程中使鏈條過熱(圖6和7)。

特別是對於免加油鏈條，要緩慢操作，以避免油浸套筒過熱。

圖 6. 附附件的鏈條

圖7.切削銷軸的端部

（1）S型滾輪（附A、SA、EP、GNK1附件）

將附件面朝上，將要拆卸的零件的滾輪穿過鍊式虎鉗的凹槽，並用鍊式虎鉗的鉗口輕輕擰緊（圖 8 和圖 9）。

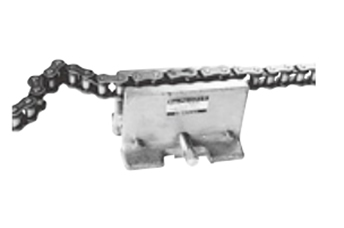

圖8.在鏈鉗上設置鏈

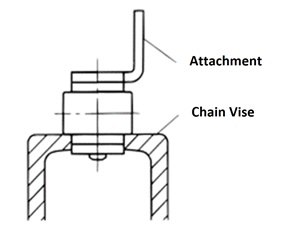

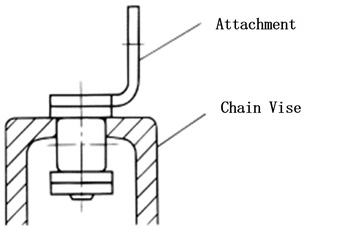

圖9.設置鏈時的截面

（2）S型輥筒（附K、SK附件），R型輥筒（附K、SK附件），塑膠R型輥筒，塑鋼鏈條（附附件）

此類型的鏈條在如圖11-1所示的支座上承接鏈條。

另一種方法是將要拔出的銷子部分放在鏈鉗的末端，僅限於鋼制S滾子型 (圖11-2) 。

在任何情況下，為了使鏈條穩定，請在前後準備適當的支承臺 (圖10) 。

這種方法可以分離任何附件，但需要更大的力才能拔出銷軸（第 3 項）。

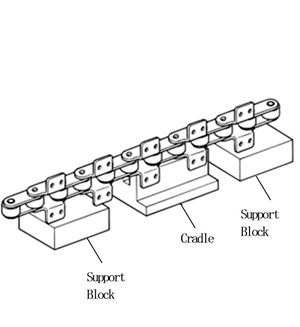

圖10.支座和支座

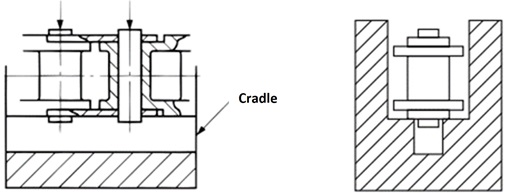

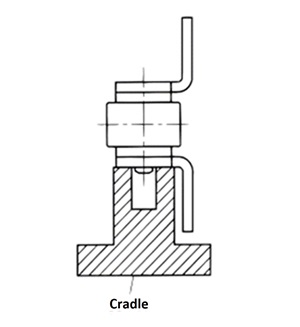

圖11-1.支承座的截面

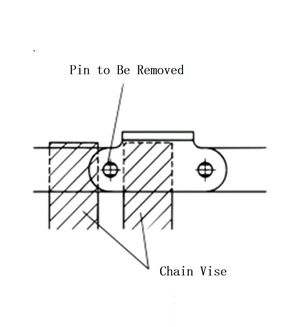

圖11-2.使用鏈鉗

（3）R 型輥（A、SA、EP，附附件）…塑膠滾子不適用。

使用鍊式虎鉗夾住沒有附件一側的板，並支撐 R 滾輪（圖 13）。

此時，也請在前後準備適當的支承臺 (圖12) 。

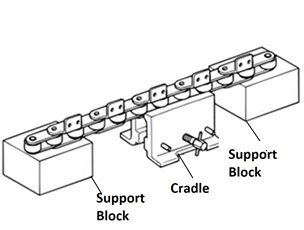

圖12鏈鉗和支架

圖13.設置鏈條的截面

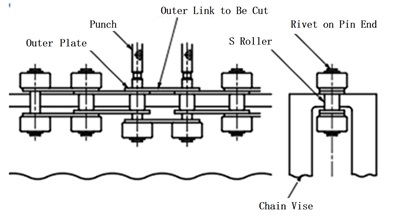

主體滾子為S型的切法

下面列出的是側邊滾子的塑鋼鏈條。

• （1）決定要剪斷哪個外鏈節並做好標記。

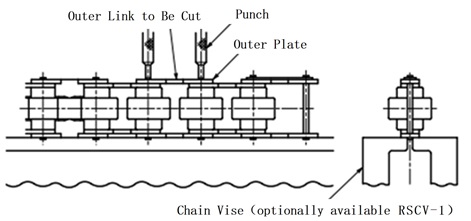

• (2)如上圖所示，在鏈鉗 (另售商品) 上安裝鏈條，用手工砂輪機等削掉銷端部的鉚釘 (一側的2處) 。
• (3) 使用比鏈條銷直徑略細的銷軸（相當於主沖頭，需另行購買）來移除兩個銷軸。插銷稍微移除後，即可移除兩個上側邊滾子。 （上圖顯示了已移除側邊滾子。）
• （4）用較小的鐵鎚直接敲擊銷軸，直到銷軸末端到達外鏈片頂面。此時，交替敲擊銷軸，使兩個銷軸被等量敲出。
  務必注意不要刮傷左右側邊滾子。
• (5)使用一次沖頭，拔出兩個銷子，直到上面的外鏈片脫落。

主體滾子為R型的切法

• （1）決定要剪斷哪個外鏈節並做好標記。

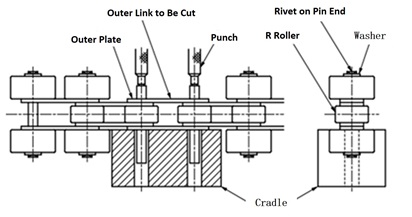

• （2）首先，要拆下四個側邊滾子，用手持砂輪機磨掉銷軸末端的鉚釘（共有四個位置）。此時，磨至墊圈表面即可取下墊圈。
• （3）拆下四個側邊滾子。 （方法：將側邊滾子支撐在「接收架」上，用衝子敲出銷軸末端，直到墊圈脫落。另一側重複此操作。）

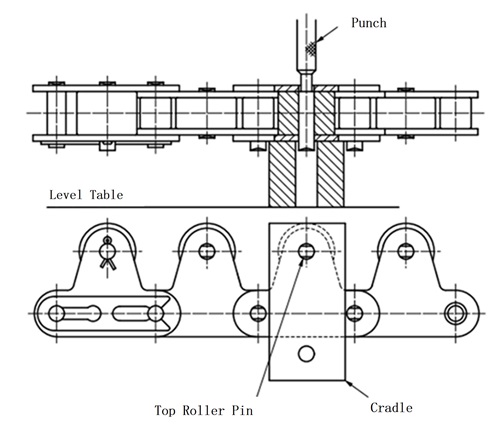

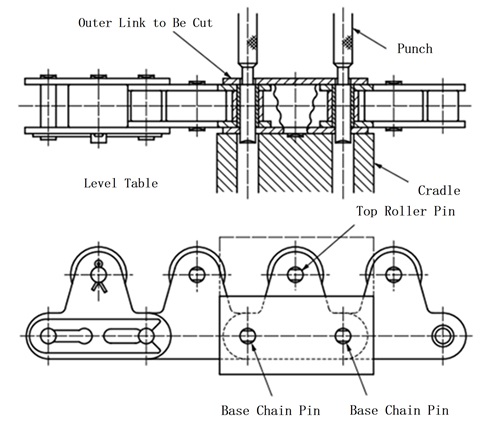

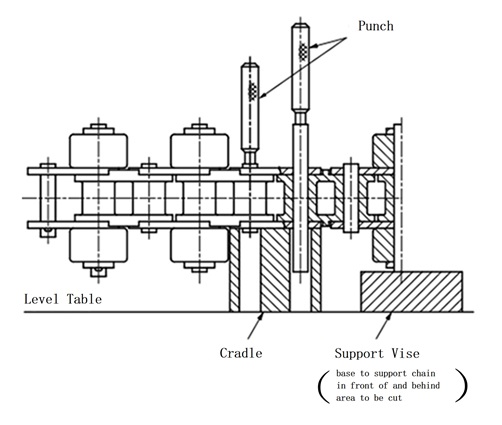

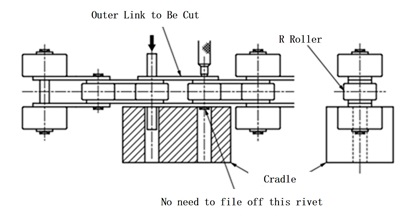

• (4)如上圖所示，在“底座”上設置鏈條，用錘子敲擊第一次衝床，拔出2根銷子。請適當準備“底座”。
• (5)請按照“將主體滾子切成S型”中的 (4)、(5) 相同的要領進行操作。
• （6）如果側邊滾子安裝間隔超過兩個鏈節，則需要拆除鉚釘的位置會改變（見下圖）。

如何使用側邊滾子切割塑鋼鏈條

- 當側邊滾子以千鳥型安裝時

• （1）決定要剪斷哪個外鏈節並做好標記。
• （2）與「切割S型主滾輪鏈條」類似，雖然可以將鏈條固定在鏈條虎鉗上，但內鏈節由工程塑膠製成，會造成損壞。因此，這種切割方法不可行。

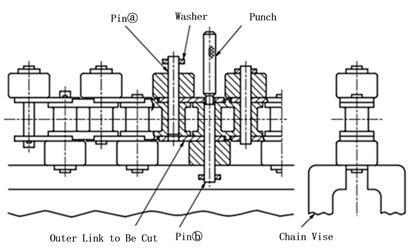

• (3)如上圖所示，用鏈鉗輕輕擰緊銷端部的墊圈。該鏈條的銷端部沒有鉚釘，直接開始拆卸。
• (4)使用比鏈條銷軸直徑稍細的銷軸 (本公司單獨銷售的一次沖子或等價品)，為了不造成大的衝擊，用錘子慢慢地敲打一次沖子，將鏈條的銷軸拔出。(參照上圖) 如上圖所示，將銷軸從上側的外鏈片拔出的位置固定。
• (5)用同樣的方法拔出銷軸 (a) 和銷軸 (b) 即可切斷。上圖顯示的是已經將銷軸 (a) 拔到指定位置後，已將銷軸 (b) 拔出的狀態。
• （6）丟棄切斷的外鏈節（見下文）。

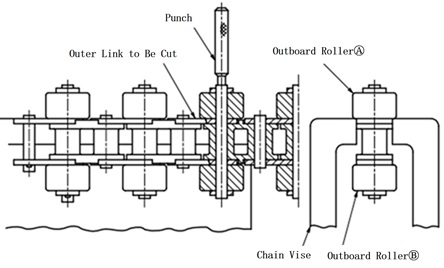

・側邊滾子平行安裝時

• （1）決定要剪斷哪個外鏈節並做好標記。
• （2）與「切割S型主滾輪鏈條」類似，雖然可以將鏈條固定在鏈條虎鉗上，但內鏈節由工程塑膠製成，會造成損壞。因此，這種切割方法不可行。

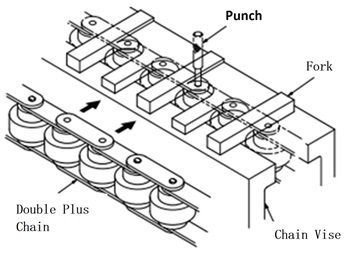

• （3）如圖所示，用鍊式虎鉗支撐上側邊滾子（A），並輕輕擰緊鍊式虎鉗。此時，將待切割的外鏈片移至鍊式虎鉗邊緣，如圖所示。
• （4）將主沖頭放在側邊滾子（A）的銷端，然後用輕錘緩慢敲擊沖頭。側邊滾子（A）將如圖所示脫落。

• （5）要拆下側邊滾子（B），將鏈條翻過來，然後以與拆下滾輪（A）相同的方式將其拆下。
• （6）如圖所示，拆下鏈條上的側邊滾子（A）和（B），並將其放在「接收架」上。用鐵鎚輕輕敲擊主沖頭，取出兩個銷軸。繼續取出銷軸，直到拆下上外鏈節。 （請根據需要準備接收架。）


務必將連結鏈節C型夾牢固安裝。忘記C型夾或安裝不當都可能導致意外事故。

• 1) RF2060、RS60 及更小尺寸鏈條的連結鏈節使用C型夾。連接時，將接頭鏈片插入銷軸，然後將C型夾牢固地插入連結鏈節銷軸上的凹槽中（圖 18 和圖 19）。
• 2）注意不要將C型夾的腿張得太開，因為它可能無法正確插入並脫落，從而造成意外事故（圖 19 和 20）。

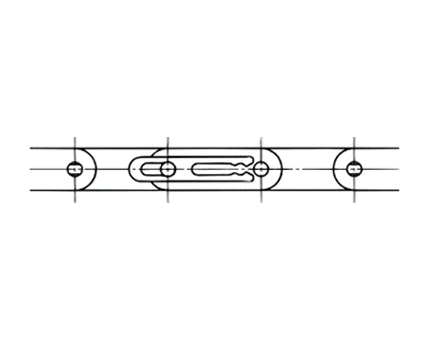

  圖 18. 將C型夾插入插銷槽

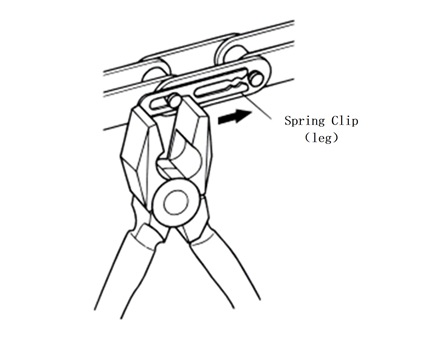

  圖 19. 用鉗子固定C型夾

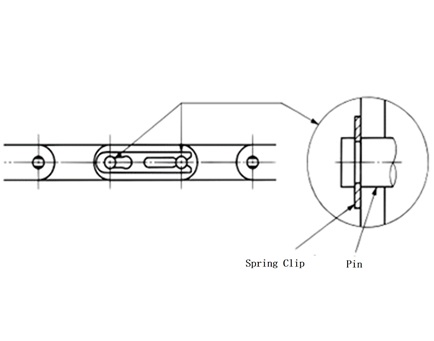

  圖 20. C型夾安裝完成

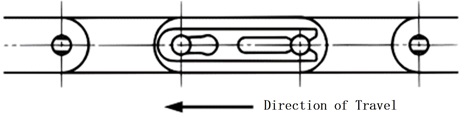

• 3）C型夾安裝方向相對於鏈條運動方向一般如下圖所示（圖 21）。


  圖 21. C型夾安裝方向

務必將連結鏈節的開口銷牢固安裝到位。忘記安裝開口銷或安裝不當都可能導致意外事故。

• 1）開口銷兩腳間距應呈約 60° 角（圖 22）。請勿重複使用開口銷或使用市售的開口銷。


  圖 22.開口銷開口

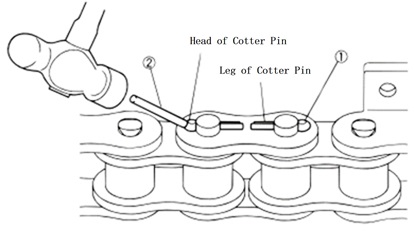

• 2）如何打開開口銷


  圖23.

  • （1）將開口銷插入開口銷孔中。
  • （2）用比開口銷直徑稍粗的銷子輕輕敲擊開口銷的頭部，使開口銷的兩腳稍微張開。


    圖24.

  • (3) 將平口螺絲起子的尖端插入開口銷稍稍開啟的腳位。


    圖25.

    ⚠註意事項

    進行作業時，請充分註意不要讓螺絲刀的前端打滑，碰到手等。

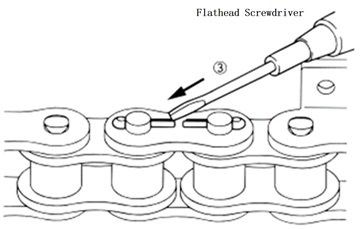

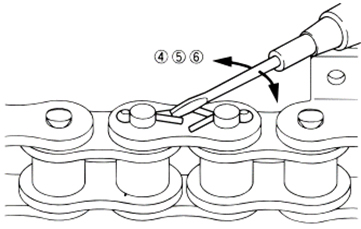

  • （4）將螺絲起子的尖端斜插入開口銷，左右移動螺絲刀，打開開口銷的兩腳。
  • （5）此時，向下按壓開口銷開口銷的頭部，防止其從開口銷孔中滑出。這樣可以確保連接緊密。
  • （6）開口銷腿的開口角度如上所述。

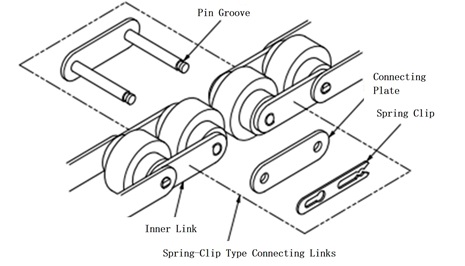

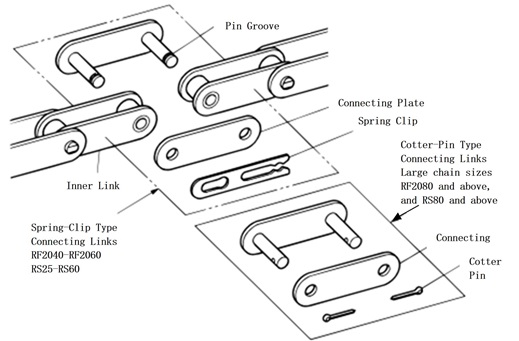

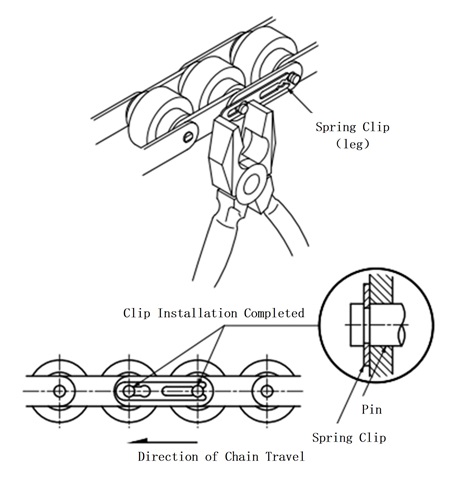

1）使用C型夾連接（尺寸小於 RF2060）

• （1）將連結鏈節的兩個插銷穿過內鏈節的套筒，然後穿過接頭鏈片上的孔。

• （2）將C型夾牢固地放入銷槽中。

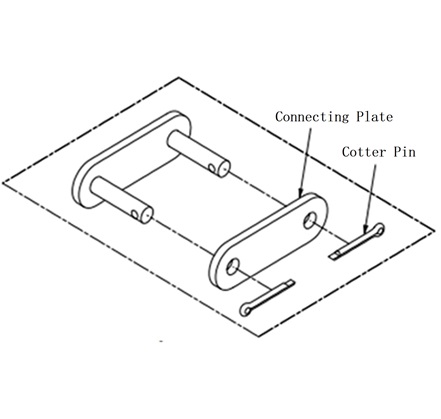

2) 使用開口銷(RF2080) 連接

• （1）將連結鏈節的兩個插銷穿過內鏈節的套筒，然後穿過接頭鏈片上的孔。
• （2）將開口銷穿過銷孔，將接腳打開約 60 度。

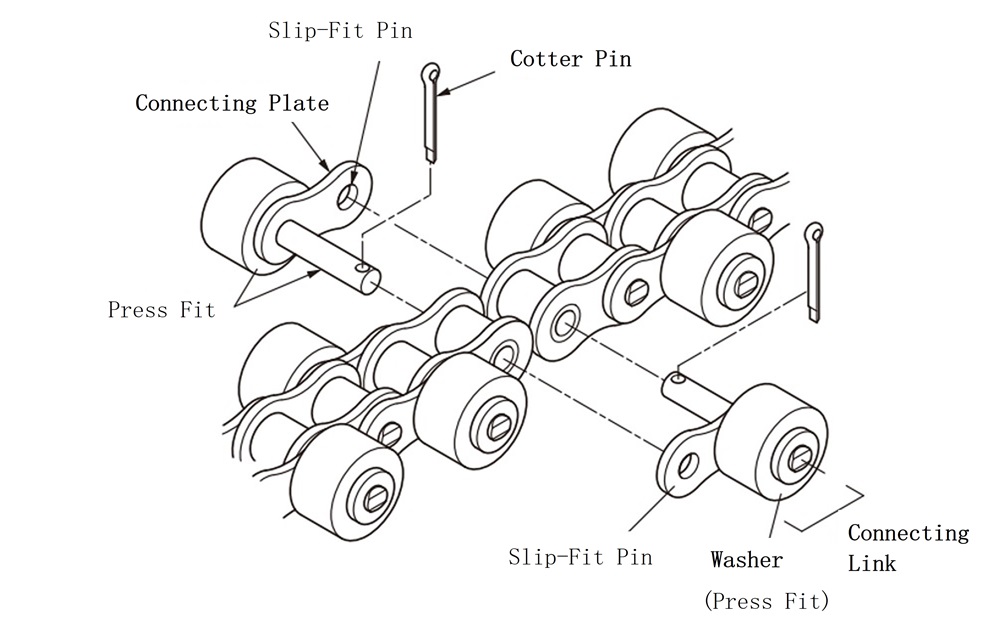

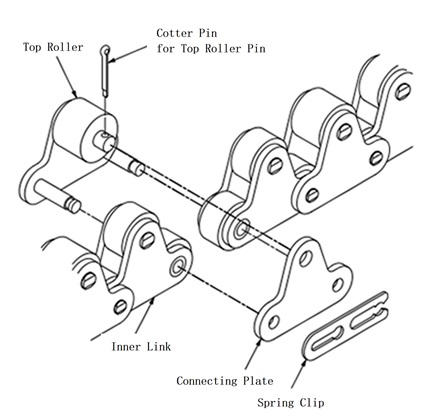

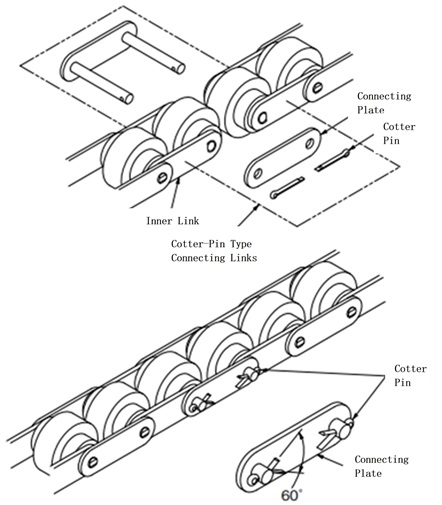

1）千鳥型側邊滾子接頭

• （1）將連結鏈節的兩個插銷插入每個內鏈節孔中，然後穿過鬆配合接頭鏈片。
• （2）將開口銷插入每個銷軸中，並將開口銷的引腳打開約 60°。

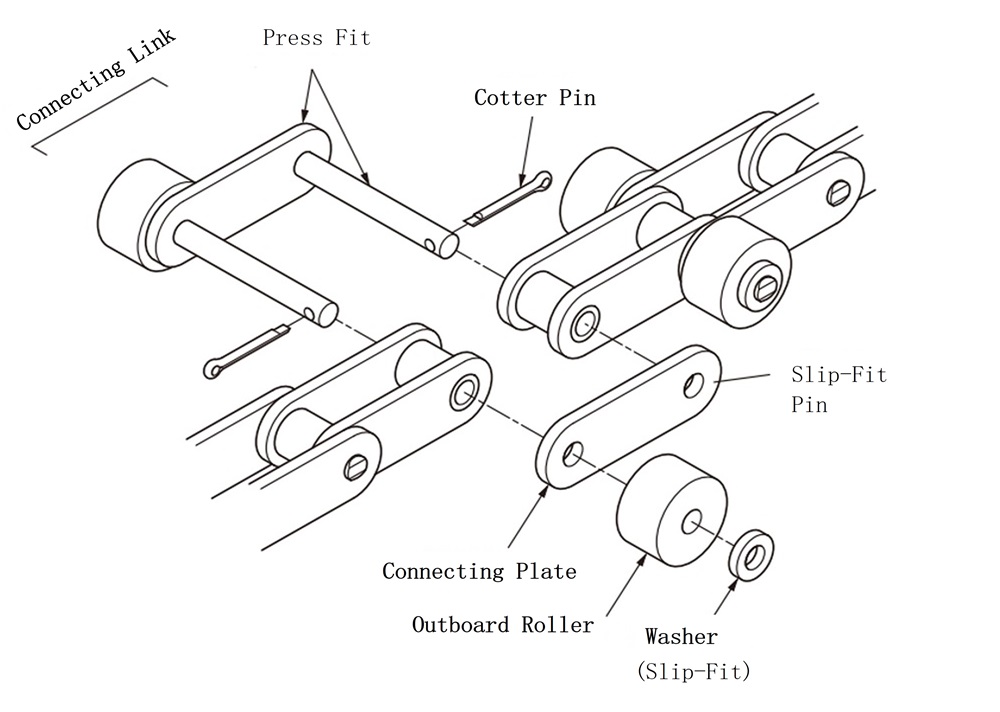

2）與平行側邊滾子連接

• （1）將 連結鏈節 的兩根銷軸穿過內鏈節孔，再穿過 間隙配合 的 連接鏈板。
• （2）如果銷軸兩端如圖所示帶有側邊滾子，則將側邊滾子和墊圈穿過銷軸，並安裝兩個開口銷。開口銷的開口角度約為60°。
