技術資料小型輸送鏈條選擇

在製造和安裝倍速鏈條輸送機時，請參考以下尺寸設計數據。

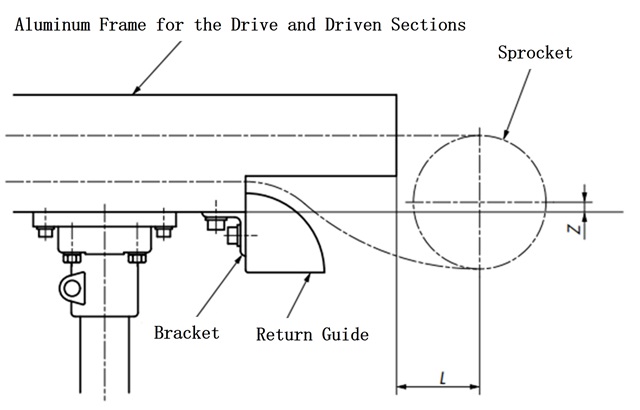

1.輸送機兩端和鏈輪的位置

コンベヤ両端部とスプロケットの位置
表16
尺寸和輥筒類型 導軌編號 Z L
RF2030VRP RF2030VRP-R2
RF2030VRP-R2S		 21.3 40
RF2040VRP RF2040VRP-R2
RF2040VRP-R2S		 14.7 50
RF2050VRP RF2050VRP-R2
RF2050VRP-R2S		 16.1 60
RF2050VRP-R2HS 76.2 60
RF2060VRP RF2060VRP-R2
RF2060VRP-R2S		 14.9 70
RF2080VRP RF2080VRP-R2S 24 100

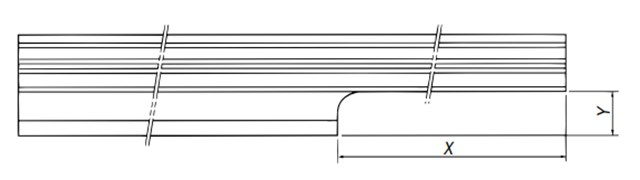

2.鋁制框架的加工尺寸

表17的RF2050VRP-R2HS導軌沒有驅動/從動部用鋁框架。

請參照表17的尺寸對中間框架進行追加加工。

アルミフレームの加工寸法
表17
尺寸和輥筒類型 RF2050VRP
導軌編號 RF2050VRP-R2HS
X (驅動側) 340
X (從動側) 120
Y 30

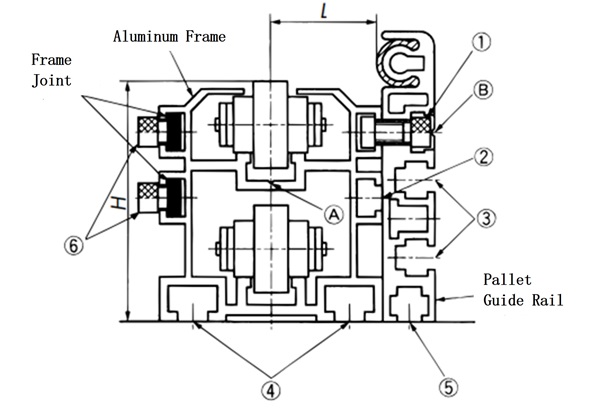

3.安裝螺栓和輸送機高度

取付ボルト・コンベヤ高さ
表18
框架 (1) (2) (3) (4) (5) (6) H L
RF2030VRP-R2
RF2030VRP-R2S		 M6×10 M6 M5 M6 M5 M6×8 61.5 14.5
RF2040VRP-R2
RF2040VRP-R2S		 M6×12 M6 M6 M8 M6 M6×8 68 28.5
RF2050VRP-R2
RF2050VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 82.5 36
※RF2050VRP-R2HS M8×20 M8 M8 M10 M8 M8×10 142.5 37
RF2060VRP-R2
RF2060VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 95 44.5
RF2080VRP-R2S M8×25 M8 M8 M10 M8 M8×12 130 47
  • 1) 鋁制框架間的對齊
    以上圖箭頭 (A) 的V形槽為基準對齊位置，用表18 (4) 的螺栓固定在底座上。
  • 2) 鋁制框架的連接
    對齊後，可用框架接頭固定。
    ※實物之花紋等多少會略有差異。
  • 3）托盤導軌安裝
    在圖中箭頭 (B) 所指示的 V 形槽位置鑽出所需尺寸的孔，並以表 18 (1) 中的六角螺栓將其固定。
  • 4) *上表中，鋁製框架與托盤導軌之間的高度差為 60 mm。
    請在托盤導軌下方使用高度調整環。

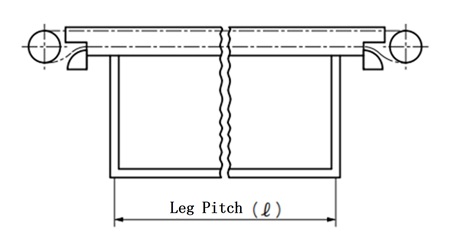

4.輸送機腳間距

根據搬運物重量和表 19 所示的慣性矩進行決定。但是，無論慣性矩如何，設計框架連接時，應使其由支撐腳支撐。

コンベヤ脚ピッチ

腳間距的求法 (l)

脚ピッチの求め方
  • I=截面二次力矩 (cm 4) (參照表19)
  • W=裝載質量 (kg/m)
  • δ=撓度 (2mm)
  • E = 7.0 × 10 3 (kg/mm 2)

註)由於2根鏈條並列使用，考慮到負荷不平衡，裝載質量 (W) 採用裝載質量的 (0.6W) 。

表19
分類 框架型號 截面二次力矩 (I)
cm 4
鋁制框架 RF2030VRP-R2 17.127
RF2040VRP-R2 40.185
RF2050VRP-R2 84.039
RF2060VRP-R2 135.137
附鋼導軌
鋁制框架		 RF2030VRP-R2S 17.821
RF2040VRP-R2S 44.312
RF2050VRP-R2S 95.623
RF2050VRP-R2HS 442.093
RF2060VRP-R2S 171.761
RF2080VRP-R2S 360.726

※驅動、從動部用框架的截面二次力矩 (I) 也與上述相同。

5.帶鋼軌的鋁制框架

1)截面結構

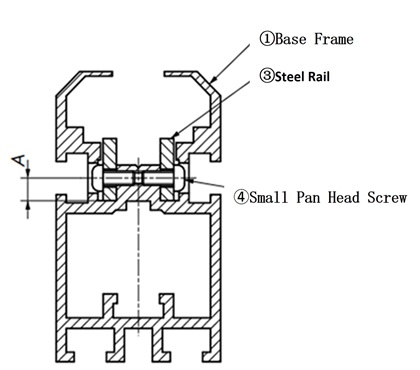

RF2030VRP

断面構造

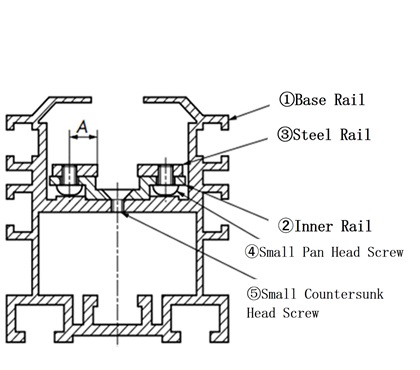

RF2040VRP～RF2080VRP

断面構造
框架型號 鋼軌 (編號3) 鋼軌安裝螺絲
(商品編號4)
十字孔固定螺釘		 內側導軌安裝螺絲
(商品編號5)
十字孔SARA小螺絲
中間用 驅動從動用 尺寸
(板厚×寬)		 A尺寸
RF2030VRP-R2S RF2030VRP-R1SK, -R1SJ 3×13 4.75 M3×7 -
RF2040VRP-R2S RF2040VRP-R1SK, -R1SJ 3×13 8.4 M4×5 M4×6
RF2050VRP-R2S RF2050VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2050VRP-R2HS - 3×13 8.4 M4×6 M4×6
RF2060VRP-R2S RF2060VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2080VRP-R2S RF2080VRP-R1SK, -R1SJ 6×16 10.5 M5×8 M6×10

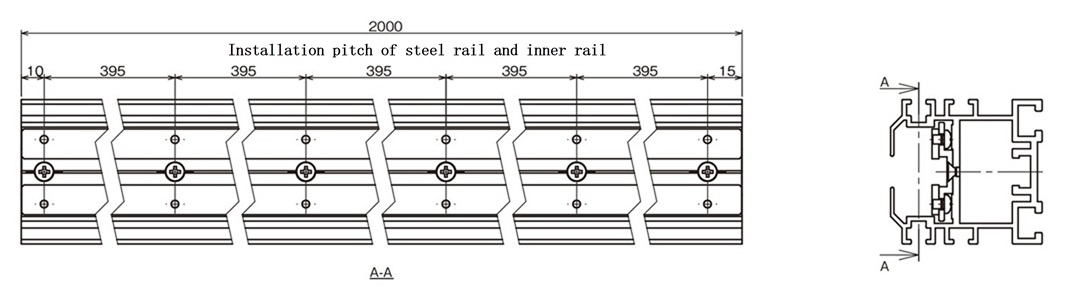

2)中間框架裝配圖

中間用フレーム組立図

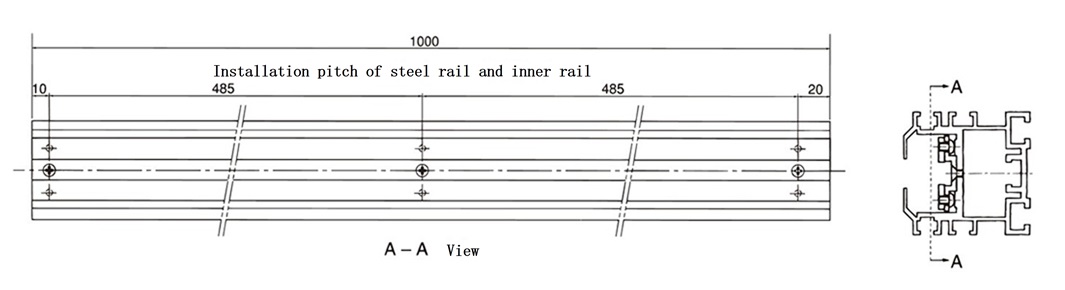

3)驅動部用、從動部用框架裝配圖

駆動部用、従動部用フレーム組立図
  • ·RF2050VRP-R2HS沒有驅動從動部用框架。
  • ·上圖中右端的下側有刻痕加工。(RF2030VRP-R1K示例)

4)帶鋼軌的鋁制框架使用註意點

  • 1.切割使用帶鋼軌的鋁制框架時
    • (1)切斷框架中央部分或螺釘部分以外的部分。
    • (2)移除剪切面上的毛刺等。
    • (3)在距離切斷面15~30mm的地方，用螺絲固定鋼軌和內軌、內軌和主體框架。
    • (4)加工全部以零件單體進行，完全去除加工產生的毛刺、毛刺等，進行再組裝。45°切割部也請不要有出入。
  • 2.車架連結時
    車架連結後，鋼軌的接合面若有落差(縱向/橫向)時，請稍微倒角以避免鏈條的滾子卡住。
