小型輸送鏈條技術資料倍速鏈條原理

倍速鏈條原理

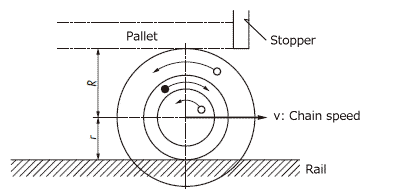

交貨時

·鏈速度:ν

·調色板速度:V

·小直徑滾子半徑:r

·大直徑滾子半徑:R

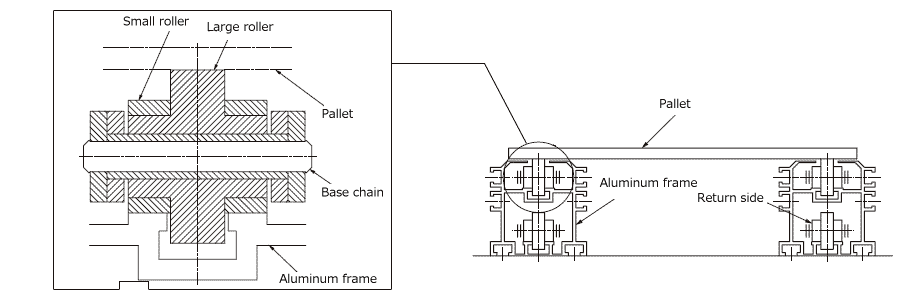

大直徑輥（標示為○）和小直徑輥（標示為●）之間的摩擦力
兩者同時旋轉，搬運物的速度由滾筒直徑之比決定。
這是鏈條速度的2.5倍。


鏈條以速度ν行走時，小直徑滾子外周
(導軌走行面的滾動速度) 的周速度為ν。
此時，大直徑滾子和小直徑滾子以相同的角速度旋轉，因此
大直徑滾子外周的周速度根據半徑之比為 (R/r) ×ν。


因此，搬運物速度 V 是圓週速度 (R/r) × ν。
這是鏈條的綜合速度ν。


V=(R/r)×ν+ν

V=(R/r+1)×ν


由半徑比 (R/r) ≈1.5


V≒(1.5+1)

ν≒2.5ν

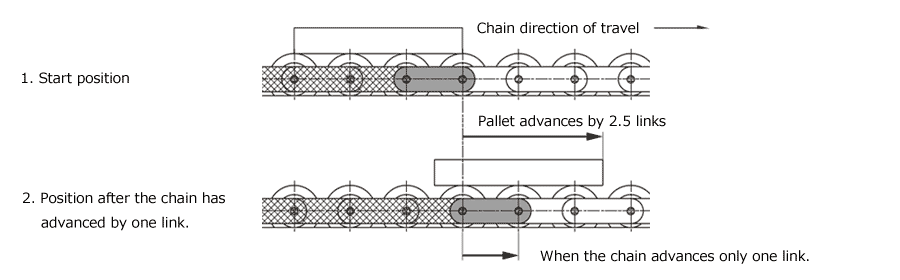

運輸過程中鏈和托盤的位置

堆積時

因制動力作用於大直徑滾子 (○標記)，
在大直徑滾子與小直徑滾子 (●標記) 間滑動，變為自由流動。
