小型輸送鏈條技術資料鏈條類型、使用方法與結構
小型輸送鏈條可大致分為RS型附配件鏈條雙節距，各有其特點，可加以利用。
RS型鏈條及配件與雙節距雙節距

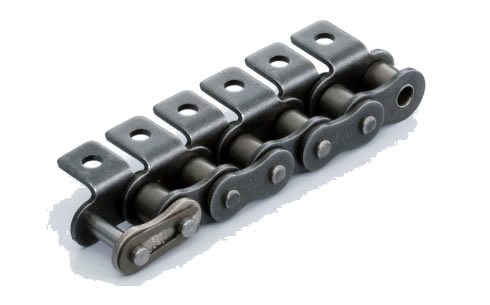

附配件RS 形鏈
- ·彎曲平滑，可以加快傳送速度。
- ·可使用RS型標準鏈輪，可進行緊湊設計。
- ·精度比較高。

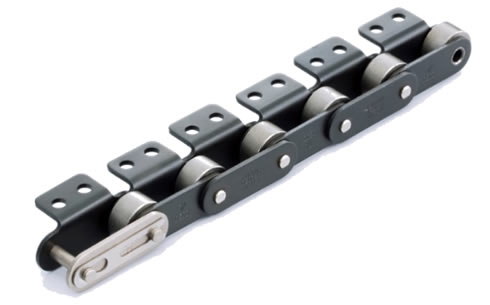

雙節距
- ·搬運效率高，可安裝可承受大負荷的R滾子。
- -附件尺寸較大，您可以選擇孔的數量。
- - 由於採用雙節距設計，每m的鏈節數減少了一半，每長度的鏈節數也減少了，因此成本降低了。
附帶附件的RS 形鏈的結構
鏈條主體由銷、套筒、滾子、內、外鏈片5部分構成。
其基本結構與傳動鏈條相同。
| RS型結構及其附件的特點 | |
|---|---|
| 滾子 | ·只有S滾子。 |
| 內外鏈片塊 | ·RS型的8字形。 |
| 鏈輪 | ·在大多數情況下，RS標準鏈輪可用。 |
雙節距結構
鏈條主體由銷、套筒、滾子、內、外鏈片5部分構成。
其基本結構與傳動鏈條相同。
| 雙節距結構特徵 | |
|---|---|
| 滾子 | ·有S滾子和R滾子。 |
| 內外鏈片塊 | ·是RS型的兩倍間距的扁平形狀。 |
| 鏈輪 | ·R滾子需要專用鏈輪。 ・S滾子30顆以上可使用RS標準鏈輪。 |

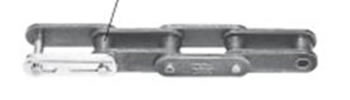

S滾子

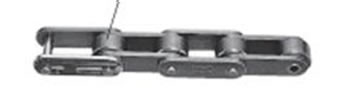

R滾子
R滾子和S滾子的區別使用
對於雙節距，可以選擇兩種類型的輥子：R滾子和 S 輥。
| 鏈條 重量 |
滾子 容許負荷 |
滾子磨損 | 滾子旋轉時的 摩擦係數 |
所用動力 | 機長 | 鏈速 | |
|---|---|---|---|---|---|---|---|
R滾子
|
大 (1.5) |
大 (5) |
小 | 小 (1) |
小 | 10m以上 | 20m/min以上 |
S滾子
|
小 (1) |
小 (1) |
大 | 大 (1.8) |
大 | 10m以下 | 20m/min以下 |
R滾子具有容許負荷大、摩擦阻力低的特點。
而且滾子外徑大於板寬。
S滾子在鏈輪嚙合時具有緩和衝擊和磨損的效果。
另外，與R滾子相比，雖然行走阻力變大，但可以實現輕量化。
滾子外徑小於平板寬度。
