技術資料大型输送鏈條選型
2.確定傳送帶類型
| 輸送機基本形式 | 搬運物 | |||
|---|---|---|---|---|
| 可數的輸送物 | 鏈式 | 散料 (不可數) | 鏈式 | |
| 搬運物的裝載方式 | ·板條輸送機
|
RF- [BR/BF] RF-(NB) RF RF-[DBR/DBF] |
·圍裙/傳送帶
|
RF RF-(KG/KA) |

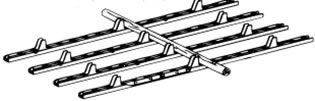

| ·推送式輸送機、雲霄飛車 過山車
|
射頻 RF-(NB) NF RF-<SR> |
|||

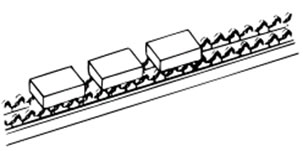

·自由流動輸送機
|
RF-[VR] RF-<SR> RF-<TR> |
|||

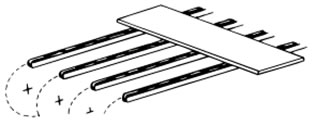

·平鏈輸送機
|
RF NF RF-(DL) |
|||
| 一種運輸方式，其中搬運物處於懸掛狀態。 | ·吊運機 | 射頻 RF-<TRO> |
·鬥式提升機 | RF B |
·托盤升降機
|
RF NF |
·粉煤灰鬥式提升機
|
RF-(FB) | |
·立體停車機
|
RF 專用鏈 |
·鬥式連續卸荷機 | 特殊鏈條 | |
| 一種透過推力或摩擦力移動搬運物類型。 | ·推送機
|
RF NF RF-(NB) |
·刮板/翼板輸送機
|
RF RF-(AM/AP) RF-(FG/FP) |
·水平迴圈輸送機
|
射頻 RF-(NB) RF-<GR> |

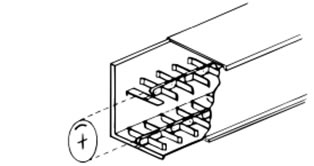

·流動輸送機
|
RF NFX |
|
| ·拖鏈輸送機 | WD | |||
註)
- 1.搬運物的磨損和腐蝕特性，請參考其對各種溶劑的耐腐蝕性。
- 2. () 表示規格代碼，[] 表示滾輪類型，<> 表示專用附件類型。
3.確定鏈格式
在決定鏈條類型時，我們首先在了解搬運物的特性後確定輸送方式，然後為此目的選擇最經濟的鏈條輸送機類型。
輸送鏈的使用方法有上表的3種基本形式和其他形式。根據用途，請參照上一頁確定鏈格式。
| 確定鏈形式的註意點 |
|---|
|
4.確定滾子形式
請參閱大型输送鏈條結構部分中的「滾筒類型」。
5.傳送鏈的基本佈局
5.1對於水平交貨:
返回側（圖中底部）的懸鏈線可以吸收熱脹冷縮等因素所引起的膨脹和收縮。它可以在相對較低的速度下使用，適當的下垂量通常約為跨度的10%。但它難以用於往復運動的輸送機。
1) 在驅動鏈輪的外側制作類別的方法
優點
- 1) 柱狀張力使驅動鏈輪嚙合順暢。
- 2) 給鏈條加油的時候，在懸鏈部進行會有效果。
2）不支援返回側方法
它的機長較短，可以在低速下使用。
返回側鏈條的質量所造成的張力會引起振動，從而妨礙平穩運輸。

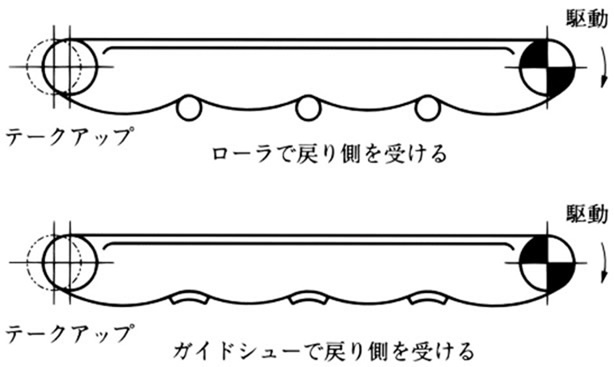

3）返回側由導軌或滾輪支撐。
鏈條與導軌和滾輪接觸並彎曲，這會加速磨損並使其更容易被刮傷。
鏈條振動也會產生負面影響，如果機長很長，這些振動可能會被懸鏈線分散和吸收。

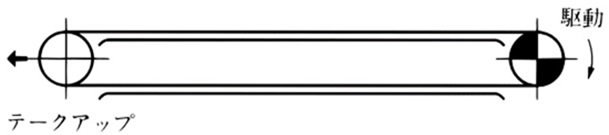

4）返回側完全由導軌支撐。
這種方法用導軌支撐整個返回側，並在從動鏈輪上安裝張緊裝置來吸收鏈條鬆弛。它也可以用於反向旋轉的情況。
但是，由於目錄不在驅動鏈輪之外的位置，因此需要定期調整鏈拉伸。
註)繃帶拉得太緊會加速鏈子的磨損，請註意。

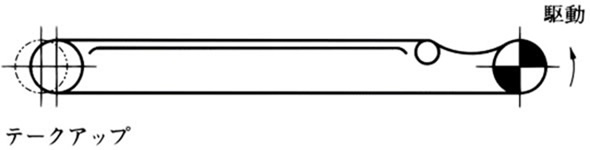

5) 例如，返回側向上

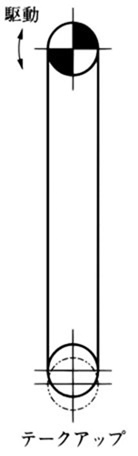

5.2對於垂直交貨:
裝載貨物後停止的情況下，為了防止逆轉，需要在驅動部設置制動器或“椿本停止凸輪離合器”。
註)繃帶繃得太緊會加速鏈子的磨損，所以請註意。

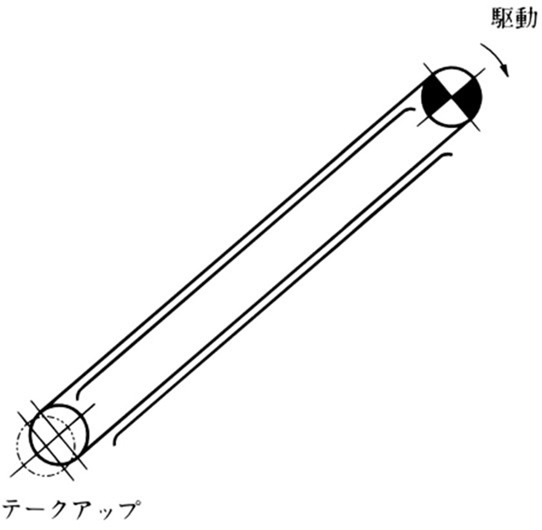

5.3對於傾斜搬運

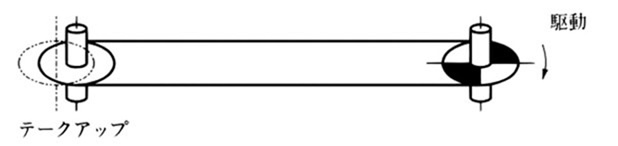

5.4軸垂直時
水平迴圈等軸垂直的情況下，在鏈條上安裝導向滾子等，使鏈條運行順暢。
| 輸送鏈使用上的註意點 |
|---|
6. 確定散料 (不可數)物料運輸鏈的規格
以下列出了根據輸送散料 (不可數)搬運物所使用的鍊式輸送機類型和鍊式規格推薦的鍊式規格，供參考。
根據搬運物不同，即使名稱相同，情況和特性也可能與表 1 中所示的有所不同，因此請考慮過去的表現，並在決定輸送機類型和鏈條規格之前仔細考慮。
表1.搬運物和鏈規格
- 1. 關於搬運物的磨損，磨損程度由大到中到小依序遞減。
- 2.關於腐蝕性，用強酸性、酸性、中性、堿性、強堿性表示。
- 3.使用美麗規格時，請參照美麗規格。
| 搬運物 | 可用鏈式輸送機 | 推薦鏈條 規格標記 |
備註 | |||||
|---|---|---|---|---|---|---|---|---|
| 名稱 | 磨損性 | 腐蝕性 | 刮板 輸送機 |
流動 輸送機 |
圍裙 輸送機 |
法國面包 電梯 |
||
| 大米 | 小 | 中性 | ○ | ○ | ○ | DT | ||
| 大麥 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 小麥 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 大豆 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 玉米 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 面粉 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 澱粉 | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 凱恩 (甘蔗) | 小 | 中性 | ○ | ○ | DTA | |||
| 甘蔗渣 | 小 | 中性 | ○ | DTA | ||||
| 精制糖 | 小 | 中性 | ○ | ○ | ○ | SS | 註)3參照 | |
| 巖鹽 | 小 | 中性 | ○ | △ | △ | DT | ||
| 混合飼料 | 小 | 酸性 | ○ | △ | △ | 〃 | ||
| 純堿 | 中 | 強堿性 | ○ | △ | △ | 〃 | ||
| 電石 | 中 | ○ | ○ | ○ | ○ | 〃 | ||
| 芒硝 | 中 | 酸性 | △ | GS | ||||
| 生石灰 (幹燥) | 中 | 強堿性 | ○ | △ | △ | DT | ||
| 熟石灰 (幹燥) | 小 | 強堿性 | ○ | △ | △ | 〃 | ||
| 聚乙烯 | 中 | 中性 | ○ | △ | △ | 〃 | ||
| 氯乙烯粉末 | 中 | △ | △ | MT | ||||
| 碳 | 中 | 中性 | ○ | △ | △ | BT | ||
| 活性炭 | 中 | 中性 | ○ | △ | △ | DT | ||
| 鹽銨 (幹燥) | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 硫銨 (幹燥) | 中 | 酸性 | ○ | △ | △ | 〃 | ||
| 尿素粉 (幹燥) | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 尿素粉 (濕) | 中 | 強堿性 | ○ | △ | △ | GS | ||
| 合成洗滌劑 | 中 | 中性 | ○ | △ | △ | DT | ||
| 石膏 (濕) | 中 | 強酸性 | ○ | ○ | ○ | GS・RT | ||
| 白雲石 | 中 | 堿性 | ○ | △ | ○ | △ | DT | 裙板輸送機 DTA規格 |
| 石灰石 (幹燥) | 中 | 堿性 | ○ | △ | ○ | △ | 〃 | 裙板輸送機 DTA規格 |
| 粘土 (幹燥) | 中 | 中性 | △ | △ | BT | |||
| 水泥熟料 | 大 | 強堿性 | ○ | △ | ○ | △ | CT | |
| 水泥制品 | 中 | 強堿性 | ○ | ○ | CT | |||
| 木屑 (幹燥) | 小 | 堿性 | ○ | △ | DT | |||
| 鋸末 (幹燥) | 小 | 堿性 | ○ | △ | DT | |||
| 煤 | 中 | 酸性 | ○ | ○ | CT | |||
| 焦炭 | 大 | 中性 | ○ | △ | BT | |||
| 氧化鋁 | 中 | 強堿性 | △ | △ | CT | |||
| 鑄砂 | 大 | 中性 | ○ | △ | BT | |||
| 刻度 | 中 | 中性 | ○ | △ | △ | BT | ||
| 焦塵 | 大 | 中性 | △ | BT | ||||
| 石灰塵 (濕) | 中 | 酸性 | △ | BT | ||||
| 熟料粉塵 | 大 | 強堿性 | △ | BT | ||||
| 生活垃圾 | 中 | △ | ○ | RT | ||||
| 城市垃圾焚燒灰 (常溫、幹燥) |
小 | 堿性 | ○ | DTA | ||||
| 城市垃圾焚燒灰 (含水分) |
小 | 堿性 | ○ | RT | ||||
