技術資料大型输送鏈條結構和輥筒類型
大型輸送鏈條是製造商特有的輸送鏈，不符合 ISO 標準，專門用於運輸客戶的搬運物。
因此，鏈尺寸可能因鏈制作者而異。

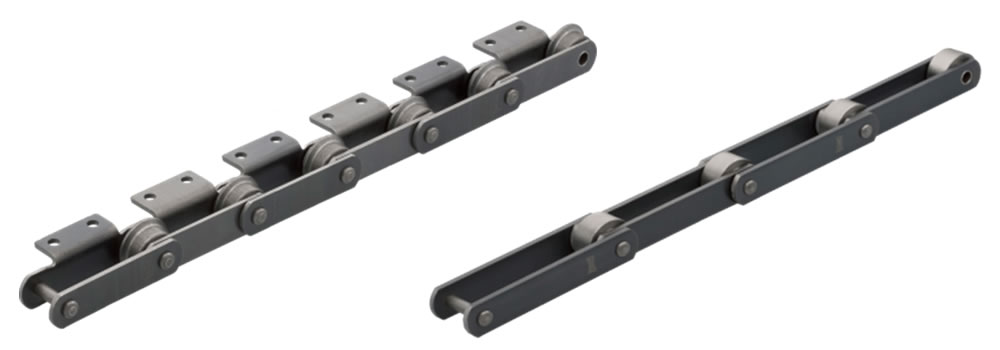

大型输送鏈條結構
鏈條主體由銷、套筒、滾子、內、外鏈片5部分構成。
其基本結構與傳動鏈條相同。
| 大型输送鏈條結構的特點 | |
|---|---|
| 滾子 | ·有R輥、F輥、S/M/N輥三種。 |
| 內外鏈片塊 | ·是平面形狀。 |
| 鏈輪 | ·需要專用鏈輪。 |
滾子類型和特性

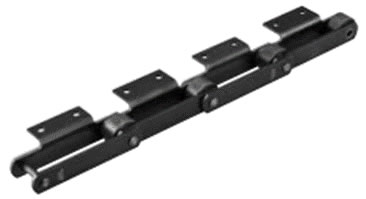

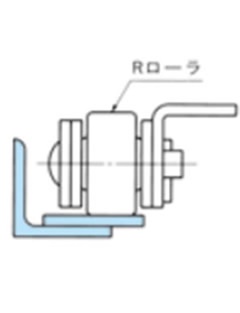

1.R滾子
滾子外徑比平板寬度大。
最基本、最通用的格式。
滾子的負荷容量大，具有摩擦阻力低的特點。

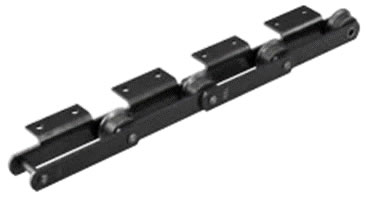

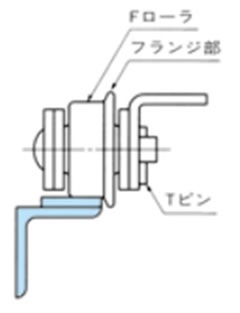

2.F滾子
滾輪上帶有法蘭，作為滾動的導向。凸緣部分安裝在T針側。
輕鬆防止橫向振動。適用於標準板條輸送機。使用 K附件時，請注意安裝部分可能會與滾筒法蘭接觸。

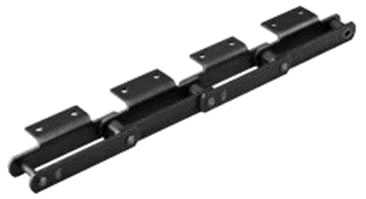

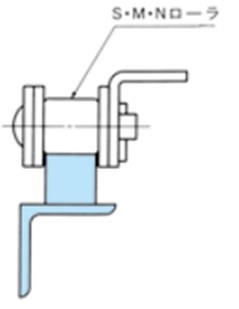

3.S、M、N滾子
鏈輪嚙合時具有緩和衝擊和磨損的效果。另外，與R滾子、F滾子相比，雖然行走阻力較大，但可實現輕量化。
- S:滾子外徑比板寬小的產品
- M:滾子外徑比S滾子稍大的滾子
- N:滾子外徑與M型滾子相同，銷徑增大的強度提升型
