技術資料大型输送鏈條選型
10.選定示例

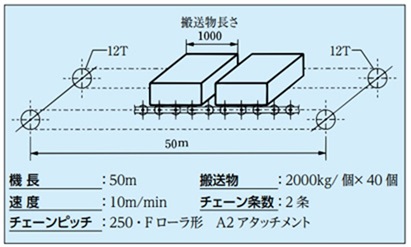

10.1軸承滾子輸送鏈條
軸承滾子輸送鏈條及DT規格輸送鏈均需進行選型。
1) 所需鏈節數
n= 50000 250 x 2+12 x 2=412 x 2=824鏈節
2) 確認滾子負荷
有效輥數 = 搬運物的長度 鏈節距 = 1000 / 250 = 4
由於鏈子為2條，總共有8個，但考慮到偏負荷，4個有效。
滾子負載=2000× g 1000 × 1 4 =4.9kN{500kgf}/個
根據表11，軸承滾子輸送鏈條為RF12250BF-1LA2 - 允許負載5.49kN {560kgf}
可用的 RF 型輸送鍊為 RF26250F-DT-1LA2 - 允許負載 5.30kN {540kgf}。
3) 確認輸送機上的容許裝載質量
因為是簡易選型，所以不考慮起動時的衝擊力和自重引起的拉力，2000kg×40個/2條=4萬 kg/條
從右表可以看出，軸承傳送鏈為RF10噸尺寸-53300kg。輸送鏈可選擇RF17噸尺寸-44600kg。
將滾子容許負荷與裝載質量進行比較時，優先進行基於滾子容許負荷的選定。
以潤滑狀態下使用為前提，不會產生滾子旋轉不良或早期磨損的標準值。根據使用條件 (高速、大負荷、長時間運行) 和預期壽命，選擇時請留出相對容許值的余地。
以潤滑狀態下使用為前提，不會產生滾子旋轉不良或早期磨損的標準值。根據使用條件 (高速、大負荷、長時間運行) 和預期壽命，選擇時請留出相對容許值的余地。
軸承滾子輸送鏈條（f1=0.03）
T=2000kg× g 1000 ×40個×0.03=23.5kN{2400kgf}
輸送鏈 (假定f1=0.08)
T=2000kg× g 1000 ×40個×0.08=62.8kN{6400kgf}
軸承滾子輸送鏈條
輸送鏈
4) 電機尺寸選擇 (動損失為10%)
電機kW= T×V 60 ×1.1× 1 η = (η=0.85)
軸承滾子輸送鏈條動力需求
kW = 23.5 × 10 60 × 1.1 × 1 0.85 = 5.1kW
輸送鏈用動力
kW = 62.8 × 10 60 × 1.1 × 1 0.85 = 13.5kW
允許裝載質量一覽表
| 輸送鏈 尺寸 |
輸送鏈 (DT) | 滾子軸承 輸送鏈 (DT) |
|---|---|---|
| RF03 | 5400 | 14000 |
| RF05 | 12500 | 33300 |
| RF08・450 | 14300 | 36700 |
| RF10 | 20500 | 53300 |
| RF12 | 33900 | 90000 |
| RF17 | 44600 | 116700 |
| RF26 | 57100 | 150000 |
| RF36 | 86600 | 230000 |
| RF60 | 91100 | - |
| RF90 | 143800 | - |
| RF120 | 201800 | - |
註)水平輸送機中的摩擦係數 [輸送鏈:0.08/軸承滾子:0.03]
10.2輸送機型號:板條輸送機 (水平)
- 搬運物：箱形行李
- 機長：30米
- 裝載能力：每m搬運物限載1件物品
- 使用鏈輪:12T
- 使用鏈:節距為100、為每個連桿A2的F滾子鏈
- 使用時間:8小時/天
- 板條質量:10kg/片
- 鏈條數:2條
- 搬運物量：100kg/件
- 鏈速度:15m/min
- 環境:室溫
1) 所需鏈節數:n
n= 3萬 100 x 2+12 x 2=612 x 2=1224鏈節
2) 鏈尺寸
傳送帶上有 30 個搬運物。傳送帶上的總負載質量為 100 × 30 = 3000 kg。假設有潤滑，摩擦係數取自表 5，取值為 0.08。
僅移動搬運物所需的力T1為
T 1 = 3000 ×
g
1000
× 0.08 = 2.35kN {T 1 = 3000 × 0.08 = 240kgf}
接著，由於板條質量為10kg/枚、間距為100,所以板條質量=10× 1000 100 =100kg/m。
僅移動板條所需的力T 2為
T 2 =2.1×100×30×
g
1000
×0.08=4.94kN {T 2 =2.1×100×30×0.08=504kgf}
T 1 +T 2 =2.35+4.94=7.29kN {T 1 +T 2 =240+504=744kgf}
RF03100F-DT 兩股鋼絲的最大容許張力為 4.20kN x 2 股 = 8.40kN {860kgf}，因此似乎可以使用。
以潤滑狀態下使用為前提，加上疲勞破壞、磨損的極限值。根據本公司產品目錄上記載的選定內容計算修正鏈張力，在此值以下使用時，不會在早期發生異常。除非在特殊環境中發生性能下降。
假定RF03100F-DT-1LA2為鏈的尺寸，則僅移動鏈所需的力T 3為:
TMAX = T1 + T2 + T3 = 2.35 + 4.94 + 0.30 = 7.59kN
{TMAX = T1 + T2 + T3 = 240 + 504 + 30.2 = 774kgf}
假設作用在兩條鏈條上的載重均勻，則一條鏈條的修正鏈條張力 T' MAX為
T' MAX = 7.59/2 件 × K v × K T × K s = 7.59/2 × 1.0 × 1.0 × 1.0 = 3.80kN
RF03100F-1LA2 單根鋼絲的最大容許張力為 4.20kN，因此 T' MAX = 3.80kN < 4.20kN
以潤滑狀態下使用為前提，加上疲勞破壞、磨損的極限值。根據本公司產品目錄上記載的選定內容計算修正鏈張力，在此值以下使用時，不會在早期發生異常。除非在特殊環境中發生性能下降。
允許的滾輪載重和允許的附件載重必須符合表 10 和表 11 的規定。
以潤滑狀態下使用為前提，不會產生滾子旋轉不良或早期磨損的標準值。根據使用條件 (高速、大負荷、長時間運行) 和預期壽命，選擇時請留出相對容許值的余地。
這是A型附件的允許垂直載重。如果使用K附件，則計算時應使用A附件允許負載的兩倍。根據您安裝的附件的形狀和結構，A附件可能會產生扭力，如有任何疑問，請與我們聯絡。
3) 驅動鏈輪扭矩:Tr
節距為100，鏈輪N=12T的鏈輪的節距圓直徑為Φ386.4
Tr = 7.59 × 386.4 × 1 2 × 1 1000 = 1.47kN・m
{Tr = 774 × 386.4 × 1 2 × 1 1000 = 149.5kgf・m}
4) 所需動力
kW = 7.59×15 60 × 1.1 × 1 0.85 = 2.46kW
{kW = 774 × 15 102 × 60 × 1.1 × 1 0.85 = 2.46kW}
10.3傳送方式:連續式鬥式提升機 (垂直)
- 揚程:30m
- 鏈條規格：節距 250，GA4附件每 2 節連接一次。
（適用於S型滾筒式提昇機） - 搬運容量:90t/h
- 桶裝重量:25kg/個
- 使用鏈輪:N=12T
- 環境:室溫
- 使用時間:8小時/天
- 鏈速度:28m/min
- 潤滑:無潤滑狀態
- 陣型：左半邊半數對稱
1) 所需鏈節數:n
n= 3萬 250 x 2+12 x 2=252 x 2=504鏈節
2) 鏈尺寸
（1）僅由搬運物所引起的張力T1
T1 = 16.7 × 90 28 × (30 + 1) × g 1000 = 16.3kN
{T1 = 16.7 × 90 28 × (30 + 1) = 1664kgf}
部分：鏈輪中心距需增加 1 米，以補償搬運搬運物（有關鏈條張力的計算，請參閱「垂直運輸」部分。）
(2) 僅由鏟鬥引起的張力T 2
鏈節距為 250，每兩個鏈節連接一個鏟鬥，因此鏟鬥的質量為 25 kg x 2 = 50 kg/m。
T2= 50 × g 1000 × (30 + 1) = 15.2kN
{T2= 50 × (30 + 1) = 1550kgf}
(3) T1 + T2 = 16.3 + 15.2 = 31.5kN
{T1 + T2 = 1664 + 1550 = 3214kgf}
這裡，暫選 B17250S（最大容許張力35kN）作為兩條鏈條中能夠滿足最大容許張力鏈條。
以潤滑狀態下使用為前提，加上疲勞破壞、磨損的極限值。根據本公司產品目錄上記載的選定內容計算修正鏈張力，在此值以下使用時，不會在早期發生異常。除非在特殊環境中發生性能下降。
B17250S 附 GA4附件的每 2 個鏈節的鏈條質量為 15kg/m。
2條
↓
T3 = 15 × 2 × (30 + 1) × g 1000 = 9.12kN
{T3 = 15 × 2 × (30 + 1) = 930kgf}
（4）假設搬運物鏈條的載重不平衡比為6:4，則其中一條鏈條的鏈條張力TMAX為
16.3 × 0.6 + 15.2 2 + 9.12 2 = 21.9kN
{1664 × 0.6 + 1550 2 + 930 2 = 2238kgf}
由於它不含潤滑劑，考慮到磨損壽命，預計會有 1.5 倍的裕量。
校正鏈張力 T'最大限度= 21.9 × Kv × KT × Ks × 1.5 = 21.9 × 1.05 × 1.0 × 1.0 × 1.5 = 34.5kN
{T'MAX = 2238 × 1.05 × 1.0 × 1.0 × 1.5 = 3524kgf}
綜上所述，為B17250S-CT-2LGA4。
註)條間的偏負荷因搬運條件而異，請採用符合實際使用條件的值。
3) 驅動鏈輪扭矩:Tr
對於立式斗式提昇機，鏈條品質和鬥的質量平衡。因此，與扭矩和所需功率相關的唯一張力是由於搬運物產生的張力T1。
當節距為 250，N = 12T 時，節距圓直徑為 Φ965.9。
與鏈輪齒形螺距外切的圓的直徑。
(JIS B 1812:2015)
Tr = 18.1 × 965.9 × 1 2 × 1 1000 = 8.74kN・m
{Tr = 1849 × 965.9 × 1 2 × 1 1000 = 893kgf・m}
4) 功率要求:Tr
kW = 18.1 × 28 60 × 1.1 × 1 0.85 = 10.9kW
{kW = 1849 × 28 102 × 60 × 1.1 × 1 0.85 = 10.9kW}
