選定計算　動力千斤頂

輸入選擇條件

請輸入選擇條件。

升降負荷 (最大) W0 =  [kN]  [kgf]

表1 使用係數 sf

負載性質使用案例使用係數
無衝擊順暢動作
負荷慣性小		 閥門的開閉
輸送機切換裝置		 1.0～1.3
有輕微衝擊的動作
負荷慣性中		 各種移動裝置
各種升降機升降		 1.3～1.5
大衝擊、震動動作
負荷慣性大		 通過轉向架進行物料搬運
保持軋輥的定位		 1.5～3.0

註：以上使用係數表僅供參考，請依實際使用情況決定係數。
升降負荷 (最小) W1 =  [kN]  [kgf]
使用係數 Sf =
確認彎曲強度負荷 W2 =  [kN]  [kgf]
期望升降速度 V' =  [m/min]  [mm/s]
行程 ST0 =  [mm]
實際行程 ST =  [mm]
運轉頻率 [往返/小時] 否[小時/天] 否日/年

動力千斤頂規格已確定

請選擇動力千斤頂的規格。

[顯示型號參考示例]

JW M 050 U S H 10 U
|
系列名
動力
千斤頂		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
基本容量
002:1.96kN{0.2tf}
005:4.90kN{0.5tf}
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}
300:294kN{30tf}
500:490kN{50tf}
750:735kN{75tf}
1000:980kN{100tf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜		 |
蝸輪減速比
L、H
實際減速比為
請參照
詳細資訊。		 |
公稱行程
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm		 |
法蘭安裝方向
※滑動螺母規格時
需要標註
螺絲樣式
S:基本型
M:防旋樣式
R:滑動螺母類型
螺絲式
M：梯形螺桿
B：滾珠絲桿
H：高導程滾珠絲桿		 安裝形狀
U:上提用
D:下吊用		 註) 高導程滾珠絲桿（絲槓類型：H）
防旋轉規格（螺絲規格：M）可依要求提供。
請告知使用條款。
螺釘類型 基本容量 螺絲規格、安裝形狀 蝸桿減速比 法蘭安裝方向 先端金具 防塵罩 U型夾具
·感測器選項 ·輸入係統選項
計數器LS 內部LS 電位計 編碼器 馬達

千斤頂型號

基本容量 [kN] 總效率η J
螺紋底徑d [mm] 允許的最大輸入容量 [kW]
螺紋簧片L [m] 容許空轉扭矩T 0 [N・m]
蝸桿速比R 容許輸入軸扭矩 [N・m]

判定：


檢查實際速度

請輸入電機轉速、實際總減速比。

馬達轉速 Nm =  [r/min]
要求輸入轉速 N' = V'/L×R =  [r/min]
所需減速比 i' = Nm/N' =
參考電機轉速
50Hz 1500 r/min
60Hz 1800 r/min
實際總減速比 i = (輸入從千斤頂輸入軸到驅動電機的總減速比)
實際升降速度 V = Nm×L/(i×R) =  [m/min]
 [mm/s]

主要規格

所需輸入軸扭矩 T = W0×Sf×1000×L/(2π×R×ηJ)+T0 = [N・m]
所需反轉扭矩 (參考值) T' = W0×Sf×1000×L×ηJ/(2π×R)-T0 = [N・m]
輸入轉速 N = V/L×R = [r/min]
所需輸入容量 P = T×N/9550 = [kW]
輸入軸慣性矩 IJ = W0×1000/g×{L/(2π×R)}2 = [kg・m2]

判定：


屈曲強度確認

請選擇安裝狀態。

安裝狀態
支撐係數 m =
作用點間距 L1 =  [mm]
屈曲強度 PCR = m×(d2/L1)2/1000 =  [kN]
失穩安全係數 SF = PCR/(W2×Sf) =  (>=4)

安裝狀態單擊放大

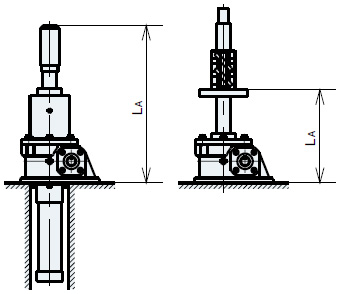

底座固定-無軸端

雙端凸緣支承

底座固定-軸端支撐

基準距離 行程 金屬零件尺寸 刻度

判定：


檢查螺桿軸允許的旋轉速度（僅限滑動螺母）

支撐係數 n =
作用點間距 L2 =  [mm]
容許螺桿轉速 NC = 96×n×d×106/L22 =  [r/min]
螺桿轉速 NS = N/R =  [r/min] (NC >= NS)

判定：


使用頻率確認

使用時間 ts = ST/(V×1000) =  [min]
負荷時間率（%ED） %ED= [往返/小時] x 2 x使用時間x 100/60=  [%ED]

判定：

預期壽命計算（梯形螺桿型）

年間総走行距離 Ly = ST×2×[往復/Hr]×[Hr/日]×[日/年]×10-6 =  [km]
預期壽命 Z = (JWM050以下:5km, JWM100以上:1km)/Ly =  [年]

預期壽命計算（滾珠絲桿螺桿式）

等価荷重 PE = (W0×Sf×2+W1)/3 =  [kN]
滾珠絲桿螺桿動態負載能力 C =  [kN]
短行程修正係數 fs =
運転条件係数 fd =
焼入硬度補正係数 fh =
寿命補正係数 f1 = (PE×fd)/(C×fh×fs) =
B10寿命総走行距離 L10 = 250/f13 =  [km]
年間総走行距離 Ly = ST×2×[往復/Hr]×[Hr/日]×[日/年]×10-6 =  [km]
預期壽命 Z = L10/Ly =  [年]

預期壽命計算（高導程滾珠絲桿）

關於高導程型的預期壽命計算，請另行咨詢。

選定結果

形番

：

必要入力容量

：

[kW]

減速比

：

<註意>
本選定是基於理論計算值進行的選定，不保證選定結果。
請在充分理解本選定的計算公式的基礎上，估計計算結果的余量等，
最終使用機器的決定，請客人自行決定。
