用途和操作說明

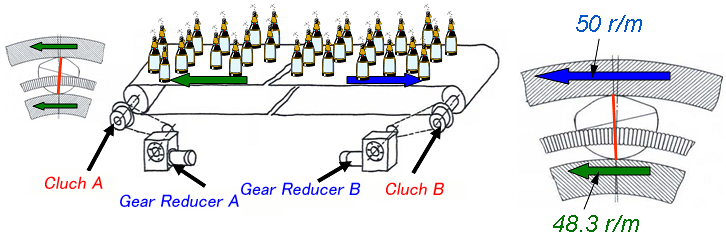

這是一個使用凸輪離合器來防止搬運物在像上圖這樣前後移動的傳送帶上掉落的例子。
使用凸輪離合器可以對傳送帶頂部施加恆定的張力。
當傳送帶沿著綠色箭頭方向移動時，減速機A 和 B 的驅動力方向相同。此時，凸輪離合器 A 接合，傳送帶沿著綠色箭頭方向移動。
接下來，當傳送帶沿著藍色箭頭方向移動時，減速機A 和 B 沿著與上述相反的方向驅動。
此時，凸輪離合器 B 接合，傳送帶沿著藍色箭頭方向移動。
當沿著綠色箭頭方向移動時，凸輪離合器 A 承受負載，而凸輪離合器 B 不承受負載，並因馬達滑移而加速旋轉。在這種情況下，凸輪離合器 B 的内輪外輪之間出現轉速差，導致凸輪離合器自由旋轉。當沿著藍色箭頭方向移動時，凸輪離合器 A 也自由旋轉。
因此，輸送機的張力側始終保持恆定，防止輸送機下垂。
如果不使用凸輪離合器，則未承受負載的一側將比承受負載的一側旋轉得更快，因為馬達中沒有打滑，導致傳送帶鬆弛，無法保持恆定的張力。

在上圖中，傳送帶沿著綠色箭頭方向移動，減速機透過凸輪離合器 A 以 50 rpm 的轉速驅動傳送帶。凸輪離合器 A 承載負載，導致打滑，從而使傳送帶轉速降至 48.3 rpm。減速機B 不承載負載，因此其轉速為 50 rpm，但凸輪離合器 B 阻止了這 50 rpm 的轉速傳遞到傳送帶。

在凸輪離合器・・・

需要根據安裝軸徑、所需扭矩、轉速等選擇凸輪離合器。
可配合顧客的使用條件、鏈輪型號、安裝方法，選擇凸輪離合器。
另外，在環境溫度較高等情況下，可選擇符合潤滑條件的規格。

使用凸輪離合器的優點

• ·凸輪離合器僅根據轉速差自動空轉和嚙合。
• ·無需控制空轉和嚙合的裝置即可切換運行。
