不銹鋼頂板鏈條TS型主要規格
TS
特性
- 一種帶有連接板的輸送鏈，該輸送鏈由雙節距鏈條組成。可以使用雙節距鏈條。
- ・主鏈也提供NP規格、Lambda規格和SS規格。
- ·有提高金屬板耐磨損性的淬火規格、金屬板上面進行硬質鍍鉻+拋光處理的規格等，可根據工件和氛圍進行選擇。

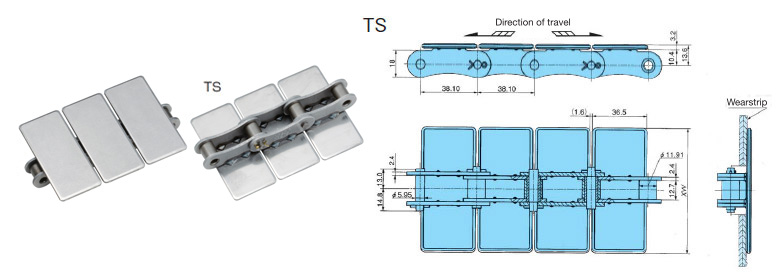

單擊放大
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格、價格、交貨期
| 鏈條 間距 mm |
規格 | 形式 | 上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|
| 38.1 | 標準規格 | TS550 | 55.0 | 2.94 | 2.5 | -10～150 | 能力曲線圖 展示 |
80 |
| TS635 | 63.5 | 2.7 | ||||||
| TS762 | 76.2 | 3.0 | ||||||
| TS826 | 82.6 | 3.2 | ||||||
| TS950 | 95.0 | 3.5 | ||||||
| TS1016 | 101.6 | 3.7 | ||||||
| TS1100 | 110.0 | 3.9 | ||||||
| TS1143 | 114.3 | 4.0 | ||||||
| TS1270 | 127.0 | 4.3 | ||||||
| TS1524 | 152.4 | 4.9 | ||||||
| TS1905 | 190.5 | 5.8 | ||||||
| 38.1 | NP規格 | TS550-NP | 55.0 | 2.94 | 2.5 | -10～150 | 能力曲線圖 展示 |
80 |
| TS635-NP | 63.5 | 2.7 | ||||||
| TS762-NP | 76.2 | 3.0 | ||||||
| TS826-NP | 82.6 | 3.2 | ||||||
| TS950-NP | 95.0 | 3.5 | ||||||
| TS1016-NP | 101.6 | 3.7 | ||||||
| TS1100-NP | 110.0 | 3.9 | ||||||
| TS1143-NP | 114.3 | 4.0 | ||||||
| TS1270-NP | 127.0 | 4.3 | ||||||
| TS1524-NP | 152.4 | 4.9 | ||||||
| TS1905-NP | 190.5 | 5.8 | ||||||
| 38.1 | Lambda規格 | TS550-LMCNP | 55.0 | 2.94 | 2.5 | -10～150 | 能力曲線圖 展示 |
80 |
| TS635-LMCNP | 63.5 | 2.7 | ||||||
| TS762-LMCNP | 76.2 | 3.0 | ||||||
| TS826-LMCNP | 82.6 | 3.2 | ||||||
| TS950-LMCNP | 95.0 | 3.5 | ||||||
| TS1016-LMCNP | 101.6 | 3.7 | ||||||
| TS1100-LMCNP | 110.0 | 3.9 | ||||||
| TS1143-LMCNP | 114.3 | 4.0 | ||||||
| TS1270-LMCNP | 127.0 | 4.3 | ||||||
| TS1524-LMCNP | 152.4 | 4.9 | ||||||
| TS1905-LMCNP | 190.5 | 5.8 | ||||||
| 38.1 | SS規格 | TS550-SS | 55.0 | 1.03 | 2.5 | -20～400 | 能力曲線圖 展示 |
80 |
| TS635-SS | 63.5 | 2.7 | ||||||
| TS762-SS | 76.2 | 3.0 | ||||||
| TS826-SS | 82.6 | 3.2 | ||||||
| TS950-SS | 95.0 | 3.5 | ||||||
| TS1016-SS | 101.6 | 3.7 | ||||||
| TS1100-SS | 110.0 | 3.9 | ||||||
| TS1143-SS | 114.3 | 4.0 | ||||||
| TS1270-SS | 127.0 | 4.3 | ||||||
| TS1524-SS | 152.4 | 4.9 | ||||||
| TS1905-SS | 190.5 | 5.8 |
筆記
1. SS規格的板材形狀與其他規格略有不同。

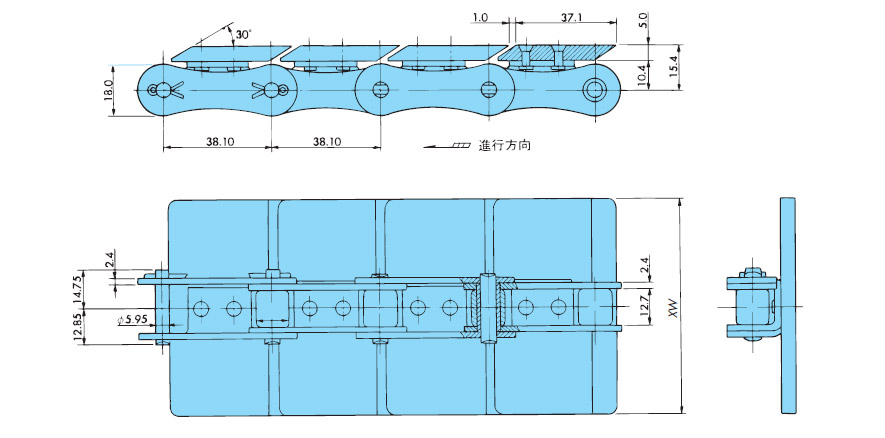

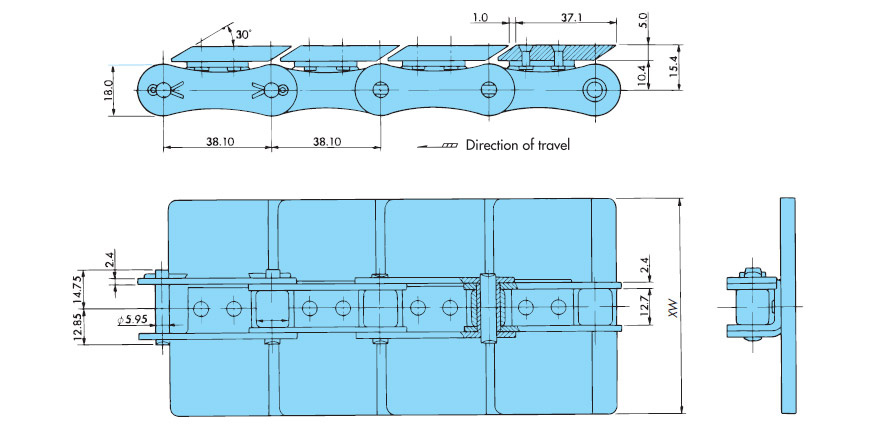

CTP型
單擊放大
單擊放大
| 鏈條 間距 kg/m |
規格 | 形式 | 上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | CTP型 | TS635-CTP | 63.5 | - | - | - | - | - |
| TS762-CTP | 76.2 |
備註
1.為訂購之產品。
2.退風半徑變大，更換TS形時請咨詢。
適用鏈輪
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
|
適用配件
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
TS用分解、連接工具
 |
|
適用的塑膠軌道
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
這款塑膠軌道不耐熱也不耐化學腐蝕。 |
||||||||||||||||||||
