RT型塑膠輥道Table主要規格

RT-SS


特性

  • ·這是一款不需要托盤就可以直接放上去的自由流動鏈。
  • - 「塑膠滾子的寬度」是 ST 型（RT300 系列除外）的兩倍，因此適合運輸托盤和箱子。
  • ・塑膠滾子的滾動摩擦係數 = 0.06 至 0.10
  • -塑膠滾子固定在鏈條的節圓線上，因此即使鏈條彎曲，塑膠滾子之間的間距也不會改變。

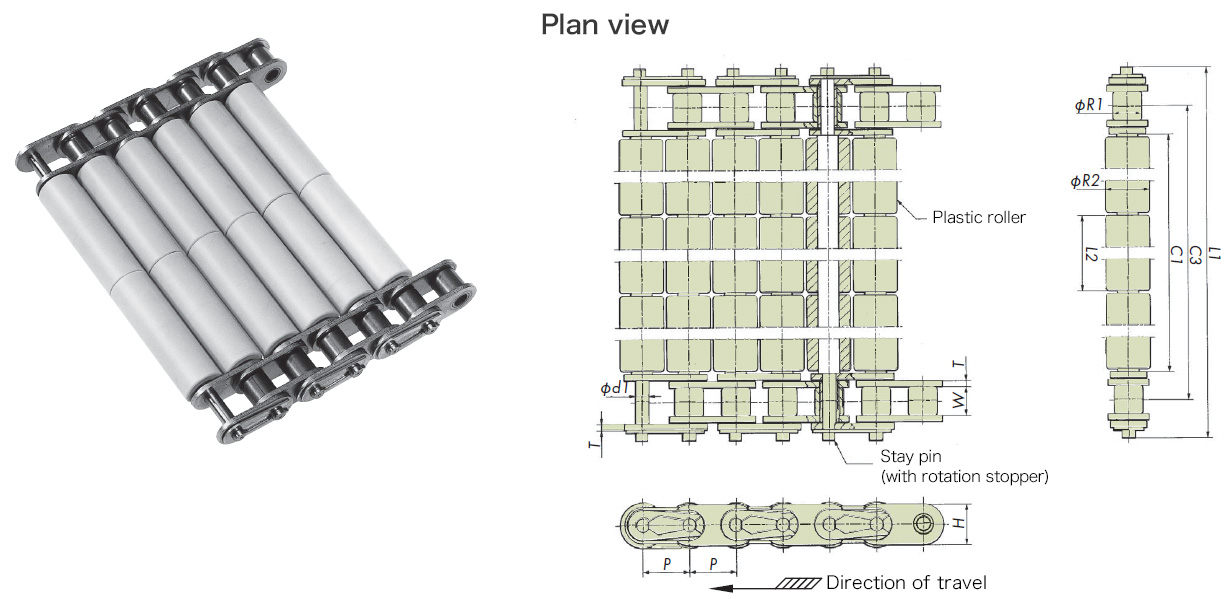

單擊放大
PDF外形圖

お問合せください

DXF圖形和3D CAD數據

CADENASWEB2CAD站點

※ 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

產品目錄、使用說明書

主要規格、價格、交貨期

形式
(點擊以顯示每種格式的詳細信息
。)		 規格 裝載
容許
重量
kg/m 2		 尺寸mm
間距
P		 內寬
W		 滾子
(襯套)
外徑
R1		 鏈片 塑膠滾子 別針
外徑
d1
寬度
H		 厚度
T		 外徑
R2		 長度
L2
RT300型 SS規格 50 9.525 4.78 (5.08) 8.2 1.25 9.2 10.0 3.54
形式 尺寸mm 約
質量
kg/m
有效寬度
C1		 中心距離
C3		 別針長
L1
RT305-SS 50.0 60.4 74.2 1.68
RT310-SS 100.0 110.4 124.2 2.61
RT315-SS 150.0 160.4 174.2 3.54
RT320-SS 200.0 210.4 224.2 4.47
RT400型 SS規格 200 12.70 7.95 7.92 11.1 1.5 12.2 50.0 3.92
形式 尺寸mm 約
質量
kg/m
有效寬度
C1		 中心距離
C3		 別針長
L1
RT404-SS 101.2 115.6 135.6 4.03
RT406-SS 151.2 165.6 185.6 5.40
RT408-SS 201.2 215.6 235.6 6.76
RT410-SS 251.2 265.6 285.6 8.12
RT412-SS 301.2 315.6 335.6 9.48
RT414-SS 351.2 365.6 385.6 10.85
RT416-SS 401.2 415.6 435.6 12.21
RT500型 SS規格 300 15.875 9.53 10.16 13.9 2.0 15.2 50.0 5.00
形式 尺寸mm 約
質量
kg/m
有效寬度
C1		 中心距離
C3		 別針長
L1
RT504-SS 101.2 119.0 142.8 5.80
RT506-SS 151.2 169.0 192.8 7.66
RT508-SS 201.2 219.0 242.8 9.48
RT510-SS 251.2 269.0 292.8 11.34
RT512-SS 301.2 319.0 342.8 13.17
RT514-SS 351.2 369.0 392.8 15.03
RT516-SS 401.2 419.0 442.8 16.89
RT518-SS 451.2 469.0 492.8 18.75
RT520-SS 501.2 519.0 542.8 20.54
RT522-SS 551.2 569.0 592.8 22.40
RT524-SS 601.2 619.0 642.8 24.23
RT600型 SS規格 300 19.05 12.70 11.91 16.8 2.4 18.3 50.0 5.96
形式 尺寸mm 約
質量
kg/m
有效寬度
C1		 中心距離
C3		 別針長
L1
RT604-SS 101.2 124.0 153.6 6.73
RT608-SS 201.2 224.0 253.6 10.38
RT612-SS 301.2 324.0 353.6 14.03
RT616-SS 401.2 424.0 453.6 17.68
RT620-SS 501.2 542.0 553.6 21.32
RT624-SS 601.2 624.0 653.6 24.97

筆記
1.“○”：依訂單生產。
我們無法生產任何未列於上方鏈條規格表中的規格產品。
2. RT300 型基鏈（#35）是無滾輪的襯套式。
3. 允許的負載品質取決於塑膠輥道的寬度和長度，因此請參考運輸能力表。

適用鏈輪

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
適用
鏈條
尺寸		 型號 齒數 節距圓直徑（mm） 軸孔直徑mm
底孔 最大
RS35RS35-1B14TQ-R 1442.81 9.515
RS35-1B15TQ-R 1545.80 9.516
RS35-1B16TQ-R 1648.82 9.519
RS35-1B17TQ-R 1751.84 9.520
RS35-1B18TQ-R 1854.8512.723
RS35-1B19TQ-R 1957.8712.726
RS35-1B20TQ-R 2060.8912.728
RS35-1B21TQ-R 2163.9112.730
RS40RS40-1B13TQ-R 1353.0712.720
RS40-1B14TQ-R 1457.0712.723
RS40-1B15TQ-R 1561.0812.726
RS40-1B16TQ-R 1665.1012.728
RS40-1B17TQ-R 1769.1212.732
RS40-1B18TQ-R 1873.1412.735
RS40-1B19TQ-R 1977.1612.738
RS40-1B20TQ-R 2081.1812.741
RS40-1B21TQ-R 2185.2112.745
RS40-1B22TQ-R 2289.2412.747
RS50RS50-1B14TQ-R 1471.3412.731
RS50-1B15TQ-R 1576.3512.735
RS50-1B16TQ-R 1681.3712.738
RS50-1B17TQ-R 1786.3912.743
RS50-1B18TQ-R 1891.4212.746

筆記
1.齒頂齒尖均經過硬化處理。
2. RS B 型鏈輪可使用齒數大於上表所列齒數的齒盤。
3. RT600 型號可與RS 鏈輪 B 型 12T或更大尺寸的鏈輪一起使用。
4. 不銹鋼規格也適用同樣的原則。
5. 本產品為客製化產品。

適用的塑膠軌道

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
基本形式編號 材質符號 用途
PR-RT□00-P P 1列
