大型输送鏈條智慧更換系列技術資料

安裝、拆卸前

1.註意事項

  • ·更換鏈輪或替牙的操作可能會破壞重量平衡，導衹軸旋轉或鏈輪或替牙掉落。請在確實支撐、固定的狀態下進行作業。此外，請確保有安全的工作場所和足夠的工作人員。
  • ·拆下環形替換齒類型、塊替換齒類型時，因搬運物的固定或腐蝕等不可避免地燒斷螺栓等時，請使用銼刀、砂輪機等清除安裝底座座面的劃痕、附著物等。將直徑小於螺栓的墊片 (桿) 放在螺栓上並用錘子敲擊以便於取出。
  • ·特別是重量大的尺寸的鏈輪和替牙，設置了吊孔或者螺栓用的絲錐。請用吊帶或鋼絲等切實固定。
  • ·請充分清潔軸的鏈輪安裝部及鏈輪本體的分割部、安裝底座。如果出現劃痕、腐蝕、搬運部分粘連等情況，請使用銼刀、砂輪機等將其除去，使其平滑。

2.固定螺栓

  • ·正式擰緊螺栓螺母時，為了使擰緊均勻，請一點一點地分幾次擰緊。擰緊的最後請用扭矩扳手確認。
螺栓尺寸 M10 M12 M16 M20 M24 M30
擰緊扭矩 [N・m] 68 118 289 568 980 1960

註)螺栓、螺母請使用強度等級12.9。

安裝、拆卸步驟

1.分區類型

安裝

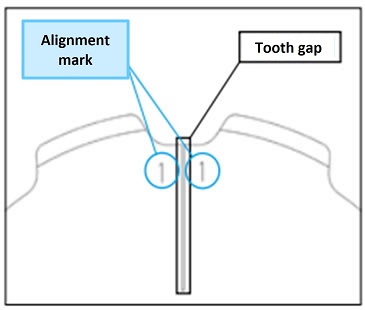

  • 1.請在軸的安裝部組合分割後的鏈輪。
    此時，請配合齒部的配合標記，使之一衹。
  • 2.組合分割後的鏈輪時，輪轂部的安裝面沒有間隙，齒部的安裝面有間隙，但在嚙合時不存在功能上的問題。
  • 3.請使用附帶的彈簧墊圈，用扭矩扳手可靠地擰緊螺栓。
  • 4.安裝到軸上時，請確保分割面之間沒有錯位。

註)使用合適的擰緊扭矩時，一般環境下不會松動。
受到較大振動或掉落可能導衹人身事故時，請同時使用防松劑等。

歯部隙間

2.環形替換齒型

安裝

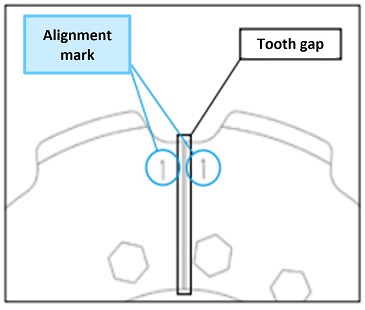

  • 1.請將替牙設置在安裝面上，使配合標記一衹，並用螺栓、彈簧墊圈、螺母臨時緊固。
  • 2.調整安裝間隙使其均勻。間隙標準為1~3mm。此間隙在嚙合時沒有功能問題。
  • 3. 安裝後，調整歯底的高度，使它們齊平。

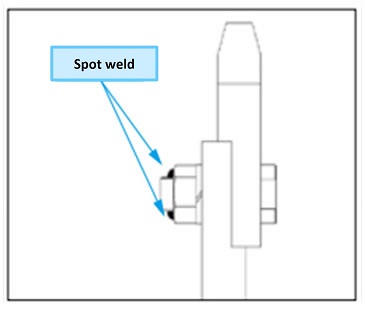

  • 4.請在所有螺母上進行2處緩止點焊接。鏈輪設想在振動、腐蝕、衝擊、腐蝕環境等惡劣條件下使用。緩止點焊接請在所有螺母上施工。
取付隙間

拆卸

  • 1.取下替牙時，請用砂輪機等去除點焊。
  • 2.請拔下螺栓，取下替牙。取下螺母時，如果因搬運物的固定或鏈輪的腐蝕等原因無法取下，不得不採取燒毀螺栓等措施時，請使用銼刀、砂輪機等清除安裝面底座表面的劃痕、附著物等。
点溶接

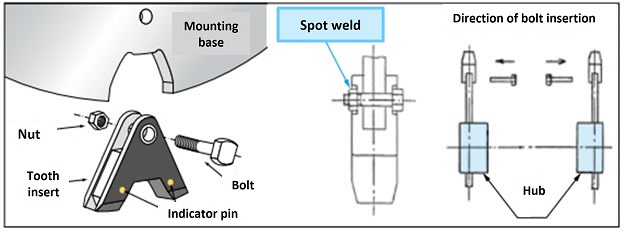

3.塊狀替換齒型

安裝

  • 1.請用刮刀等將專用粘合劑 (附屬) 塗抹在替牙的整個安裝部位。
  • 2.將替牙裝入安裝底座時，請確認安裝底座的底部與替牙接觸。
  • 3.確認接觸後，請用附帶的螺栓、螺母擰緊。

    註)用於鬥式提升機時，請從傳送帶的內側向外側裝入螺栓。

  • 4.請對所有螺母進行緩止點焊施工。
  • 5.請就這樣放置約24小時，讓粘合劑幹燥。
ブロック替歯タイプ

拆卸

  • 1.取下替牙時，請用砂輪機等去除點焊。
  • 2.請拔下螺栓，取下替牙。取下螺母時，如果因搬運物的固定或鏈輪的腐蝕等原因無法取下，不得不採取燒毀螺栓等措施時，請使用銼刀、砂輪機等清除安裝面底座表面的劃痕、附著物等。
  • 3.請拔下螺栓，取下替牙。在進行作業時，請註意不要在拔出螺栓的時候，替換牙掉下來。

Checker's eye檢查​

Checker's eye功能可讓您一眼判斷何時需要更換鏈輪。欲了解更多信息，請點擊此處。

請依照以下步驟檢查Checker's eye：

1.檢查程序

  • 1. 如果鏈輪側面有任何殘留物，請將其清除，以便可以看到Checker's eye。
  • 2. 使用極限是當磨損物接觸到Checker's eye時。
  • - 每個鏈輪的齒上有兩個位置（大約在 0° 和 180° 處）嵌入了Checker's eye。
  • ・ Checker's eye的位置因型號而異。對於軸孔經過加工的產品，一個定位銷嵌在靠近鍵槽的齒部。

2.註意事項

  • ・磨損部位接觸到Checker's eye後繼續使用，會迅速加速磨損，也會影響鏈條的磨損，因此請盡快更換。

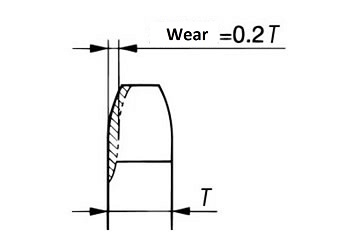

  • - 如果鏈輪齒面的磨損超過 20%，即使尚未接觸到Checker's eye，也應更換鏈輪。此外，如果在磨損超過 20% 之前確認磨損，也應重新調整鏈輪的位置。
牙齒側面磨損

牙齒側面磨損
