小型輸送鏈條搬運技術資料

安裝

1.鏈輪的安裝

鏈輪安裝品質對輸送機的平穩運作有重大影響，並決定了附件的小型輸送鏈的使用壽命。

請按照以下要點正確安裝。

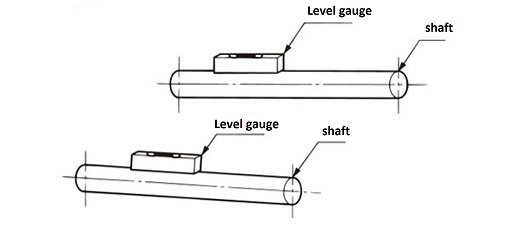

(1)用水準器測出軸的水平度。

在± 1300範圍內調整精度。

圖1.軸的水平度

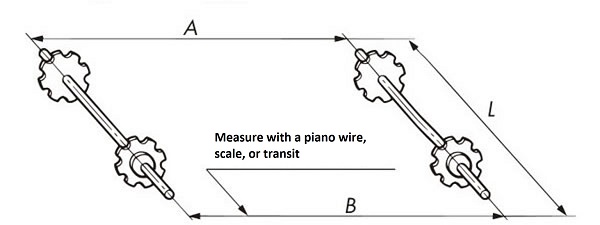

(2)計算軸的平行度。

將精度調整為A-BL ± 1100。

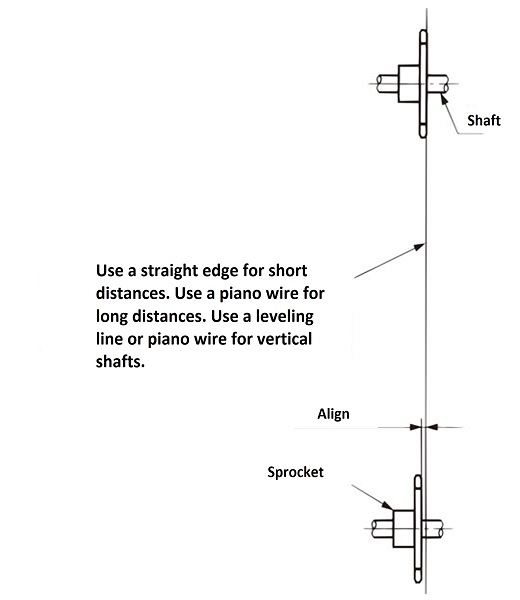

(3)修正一對鏈輪的錯位。

• 軸間距離1m以內:1mm以內
• 軸間距離1m~10m:軸間距離 (mm)1000以內
• 軸間距離10m以上:10mm以內

圖3.鏈輪的錯位

（4）調整步驟（1）至（3）後，使用鍵或椿本動力鎖將鏈輪固定在軸上。

平行鏈輪的軸心處的兩個齒是同相的。

2.用心

鏈式輸送機的鏈子是沿著導軌行駛的，所以軌道在提高加工精度的同時，需要準確定位。

與垂直鬥式提升機一樣，在沒有導軌的情況下，如果輸送機的定位不正確，鏈條就會彎曲，大大影響鏈條的壽命。

3.導軌

通常，導軌的磨損比鏈條的磨損更快。

導軌材質與鏈條材質搭配很重要，但一般推薦使用一般結構用軋鋼 (SS400) 或塑料 (超高分子量聚乙烯) 。

• (1)由於各種因素(腐蝕、潤滑、負載速度、運行時間等)，磨損很復雜。正確推斷鏈條壽命和導軌材料的關係是很難的。
• (2)鏈條的使用壽命取決於與滑軌的配合。新設的情況下，導軌材料的硬度要比鏈條稍微低一些，確認磨損狀態。導軌材料表面完成光滑的程度比較好。
• (3)決定材質時，請考慮使用條件。在受到撞擊或特殊環境下，塑料可能不可用。
• (4)運行前關於導軌的註意事項

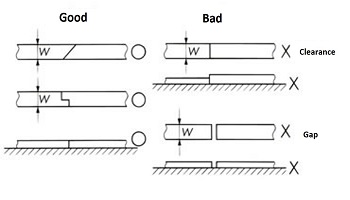

  • 1.導軌接頭平滑，消除邊緣，消除臺階和間隙。(圖4)
  • 2.去除焊接時的飛濺和水垢。
  • 3.試運行時請空載給鏈條加油，確認鏈條和導軌的狀態。

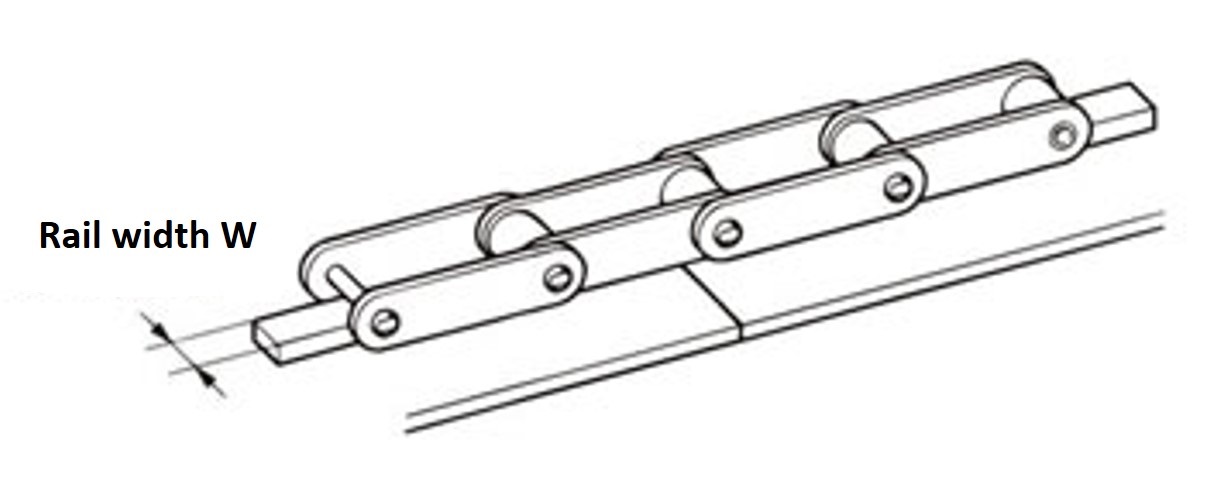

導軌寬度W:一般為鏈輪齒寬。

需要考慮導軌熱膨脹的間隙。

圖4:連接導軌

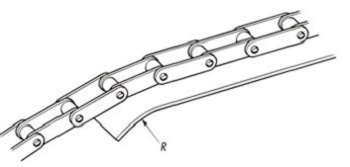

在鏈條的出入口，在導軌上安裝R,使鏈條運行平穩。

圖5.鏈條入口導軌
