大型输送鏈條搬運技術資料

1.安裝

鏈輪的安裝好壞對輸送機的順利運行有很大影響，影響輸送鏈的壽命。請按照以下要點正確安裝。

從傳送鏈本身來看，安裝精度是一般值。如果輸送機本身的精度有限制，請以此為準。

1.1軸的安裝精度

1.1.1軸的水平度

精度請在±1/300的範圍內用水平儀進行調整。

圖1.測量軸的水平度

軸の水平度の測定

1.1.2軸平行度

軸的平行度請使用刻度等調整為±1mm。

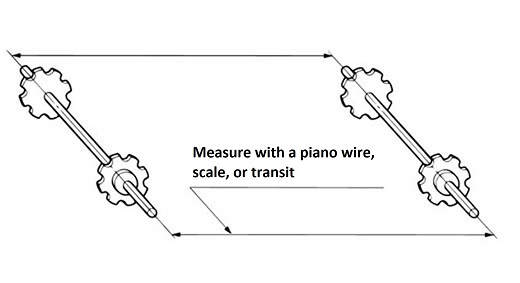

圖2.測量軸的平行度

軸の平行度の測定

1.1.3一對鏈輪的間隙

  • ·軸間距離1m以下時:±1mm以下
  • ·軸間距離1m~不足10m時:±軸間距離 (mm)1000以下
  • ·軸間距離10m以上時:±10mm以下

圖3.測定鏈輪的定位

スプロケットの食い違いの測定

1.1.4固定鏈輪

確定了正確位置的鏈輪，用鍵等固定在軸上。

平行鏈輪使軸心上的兩對或多對鏈輪齒同相。

如果指定並行使用，並且鍵由我公司加工，則會在輪轂上刻印匹配標記。

1.2輸送鏈用導軌

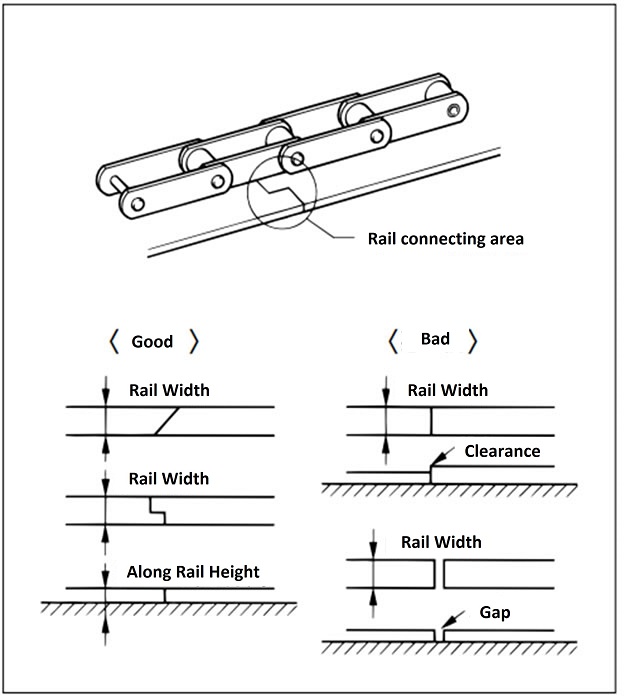

  • 1)如下圖所示，請使導軌的連接部分圓滑。請去除邊緣、臺階和縫隙。)
  • 2)去除焊接時的飛濺和水垢。
  • 3)試運行時請空載給鏈條加油，確認鏈條和導軌的狀態。
  • 4）鏈條式入口/出口
    導軌採用圓弧形設計，確保鏈條平穩運作。

導軌接頭

導軌接頭

鍊式出入口導軌

鍊式出入口導軌
