技術資料高速升降機Zip Chain升降機器行程控制
行程式控制制

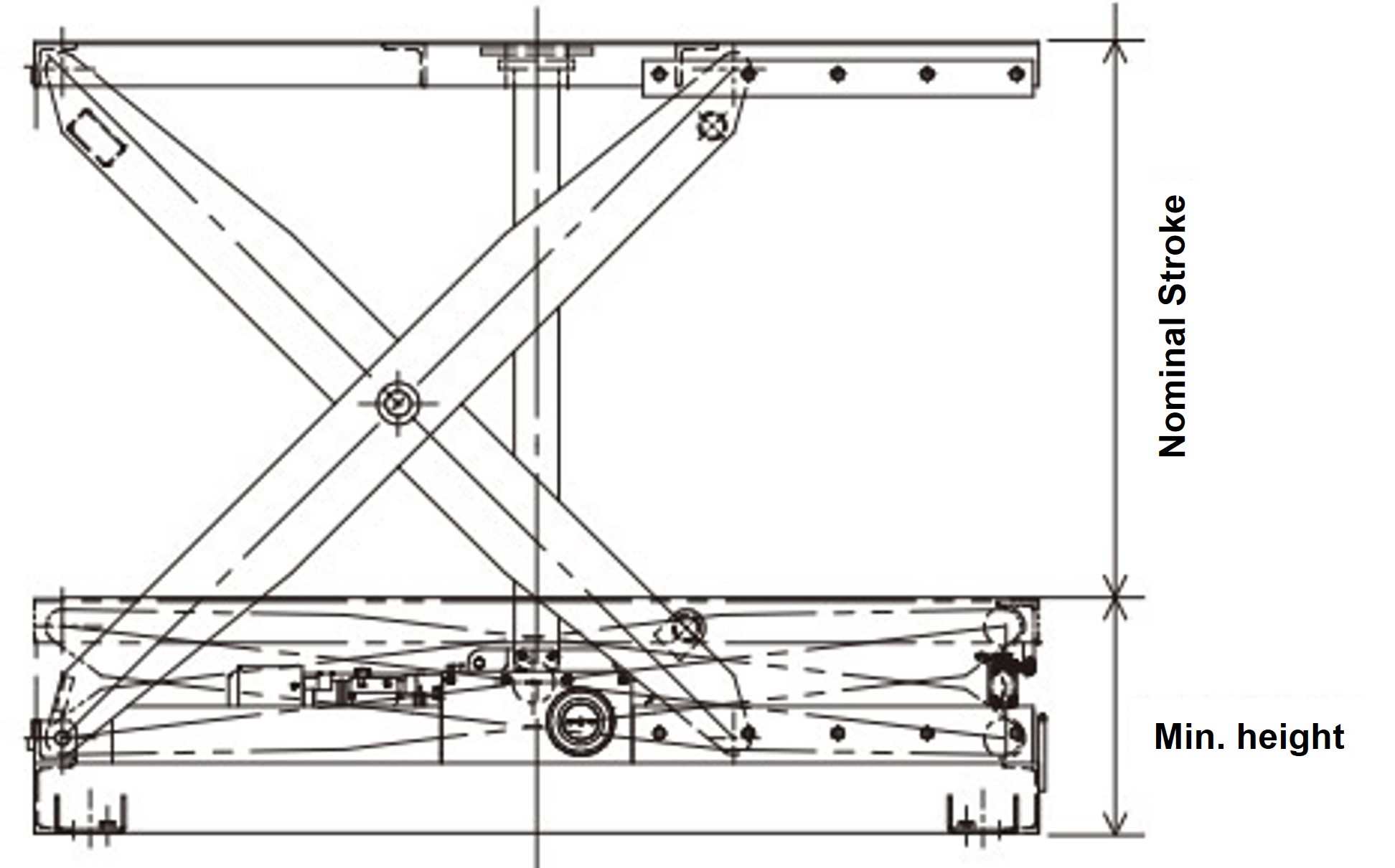

請在『行程』內使用升降機。
(行程≥使用行程)
位置檢測感測器規格 (ZSL1000)
| 行程調節限位開關 | |
|---|---|
| 制造商 | 歐姆龍株式會社 |
| 限位開關形式 | WLCA12-2 N (OMRON) 等效產品 |
| 電容 | AC250V 10A (cosΦ=0.4) DC5V 1mA (最小適用負荷) |
| 電路結構 |  |
| 連接器 (合適電纜外徑) | SCS-10B(Φ8.5~Φ10.5)PF1/2 |
位置檢測感測器規格 (ZSL0050)
| 下減速、下限停止 | |||
|---|---|---|---|
| 制造商 | 歐姆龍株式會社 | ||
| 光微感測器 | EE-SPX303N | ||
| 輸入輸出段 電路圖 |

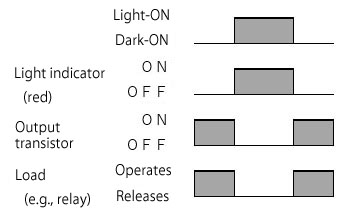

日光時ON | 時間 圖表 |
 |

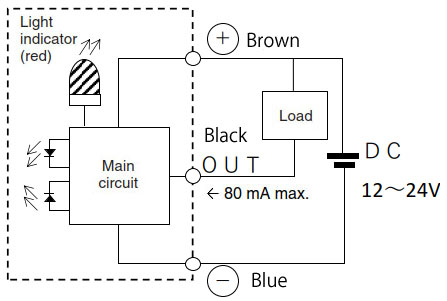

| 輸出電路 |  |
||
| 電源電壓 | DC12-24V±10%紋波 (p-p) 5%以下 | ||
| 連接方式 | 帶EE-1010 2M | ||
| 上減速、上限停止 | ||||
|---|---|---|---|---|
| 制造商 | 歐姆龍株式會社 | |||
| 光微感測器 | EE-SX672-WR | |||
| 輸入輸出段 電路圖 |
時間 圖表 |

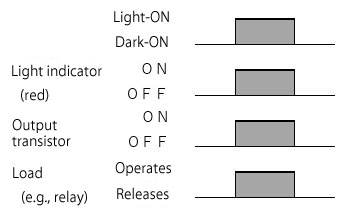

入光時ON |  |
連接端子 |
 |
||||

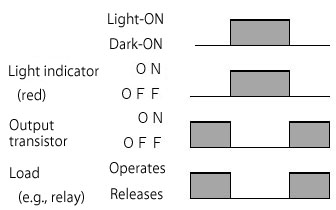

| 日光時ON |
建議  |
連接端子 | ||
 |
||||

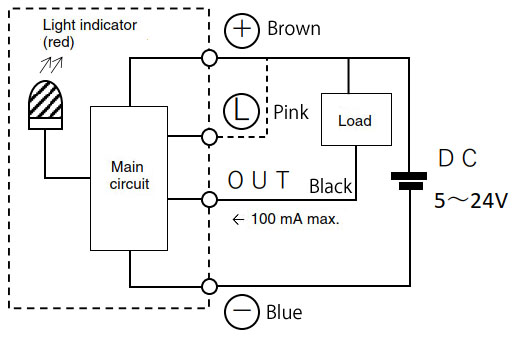

| 輸出電路 |  |
|||
| 電源電壓 | DC5-24V±10%紋波 (p-p) 10%以下 | |||
| 連接方式 | 拉線類型 | |||
※1打開電源時，請勿將L端子短路為0V。

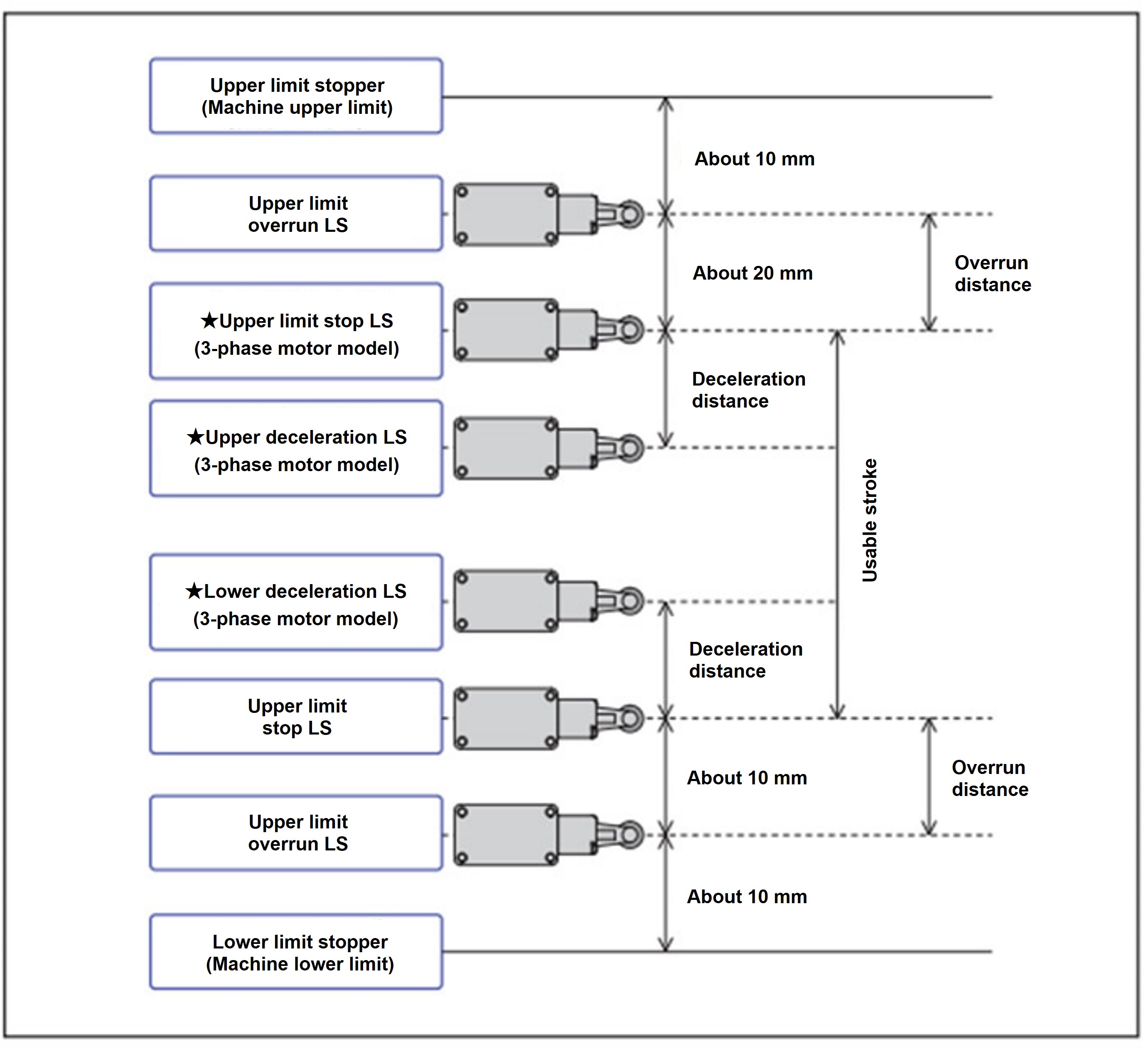

定位限制開關 (LS) (ZSL1000)

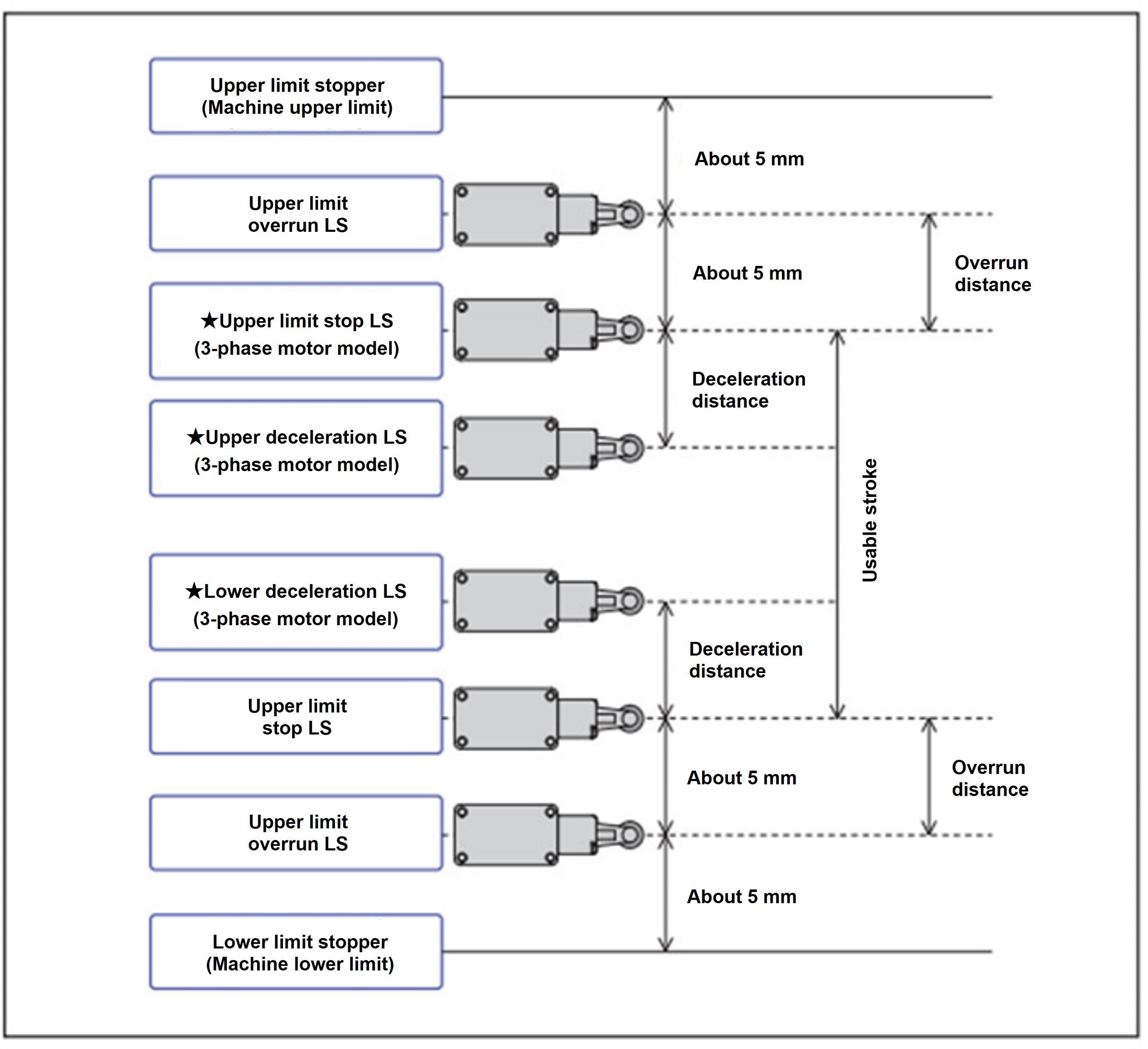

定位限制開關 (LS) (ZSL0050)
| 上限跳脫下限跳脫 | 行程調節限位開關 | |
|---|---|---|
| 制造商 | 歐姆龍株式會社 | |
| 小型開關 | D2VW-5L1-1M | |
| 接觸規格 |  |
|
| 額定電壓 | AC250V | 電阻負載:5安 |
| AC125V | 電阻負載:5安 | |
| DC30V | 電阻負載:5安 | |
限位開關配置圖中標有★的感測器僅在帶三相馬達時使用。(帶伺服電機及帶編碼器電機時，此位置沒有感測器) 詳情請參照交貨圖。
- 行程的上下限位由上下限位開關（LS）設定。若上下限位開關失效，則設有下限跳脫開關。
- - 如果上下下限跳脫感知器被激活，則需安裝帶有直流電各別切斷和順序電路的外部煞車電路，以便透過緊急煞車使升降機停止。 （如果升降機的升降速度超過最大速度，或者煞車切換到交流模式，升降機將與止動器發生碰撞，必須避免這種情況。[這將導致煞車延遲，增加煞車距離。]
此外，上下限位擋塊是機械式的，切勿觸碰。如果它們鬆動或卡在半路，頂板框架在下降過程中可能會與之接觸，從而導致設備損壞或嚴重事故。 - ※升降機運行時需要中間停止時，請使用帶旋轉編碼器或帶伺服電機的升降機。
