技術資料高速升降機Zip Master搬運

收貨、搬運、安裝

本節介紹Zip Master的一般操作。

詳情請參閱產品附帶的使用說明書。

收貨檢查

收到Zip Master後，請檢查以下項目。如有任何問題或疑問，請聯絡您購買的商店。

  • ·銘牌上的 [1] TYPE (型號)、[2] MFG NO. (生產編號)、[3] DRAWING NO. (圖紙編號) 是否與您要求的一衹 (圖1)
  • ·配件是否齊全?
  • ·運輸過程中是否有損壞?
  • ·螺釘或螺母是否松動?
銘板の見方

(圖1) 識別銘牌

如有疑問，請聯係 [1] TYPE (型號)、[2] MFG NO. (制造編號)、[3] DRAWING NO. (圖紙編號) 。

安裝

⚠
危險

請務必將其安裝在堅固的支架上並牢固固定。

產品的翻倒、掉落、異常動作等可能會導衹受傷。

1.包裝狀態下的處理

為了不讓它撞到或掉下來，請充分考慮搬運中的處理。

  • (1) 搬運重物時，請不要單獨作業。
  • (2) 靜置時請保持水平狀態。
  • (3) 請不要放在包裝上。
  • (4) 請勿裝載包裝變形的重物或負荷集中的物品。

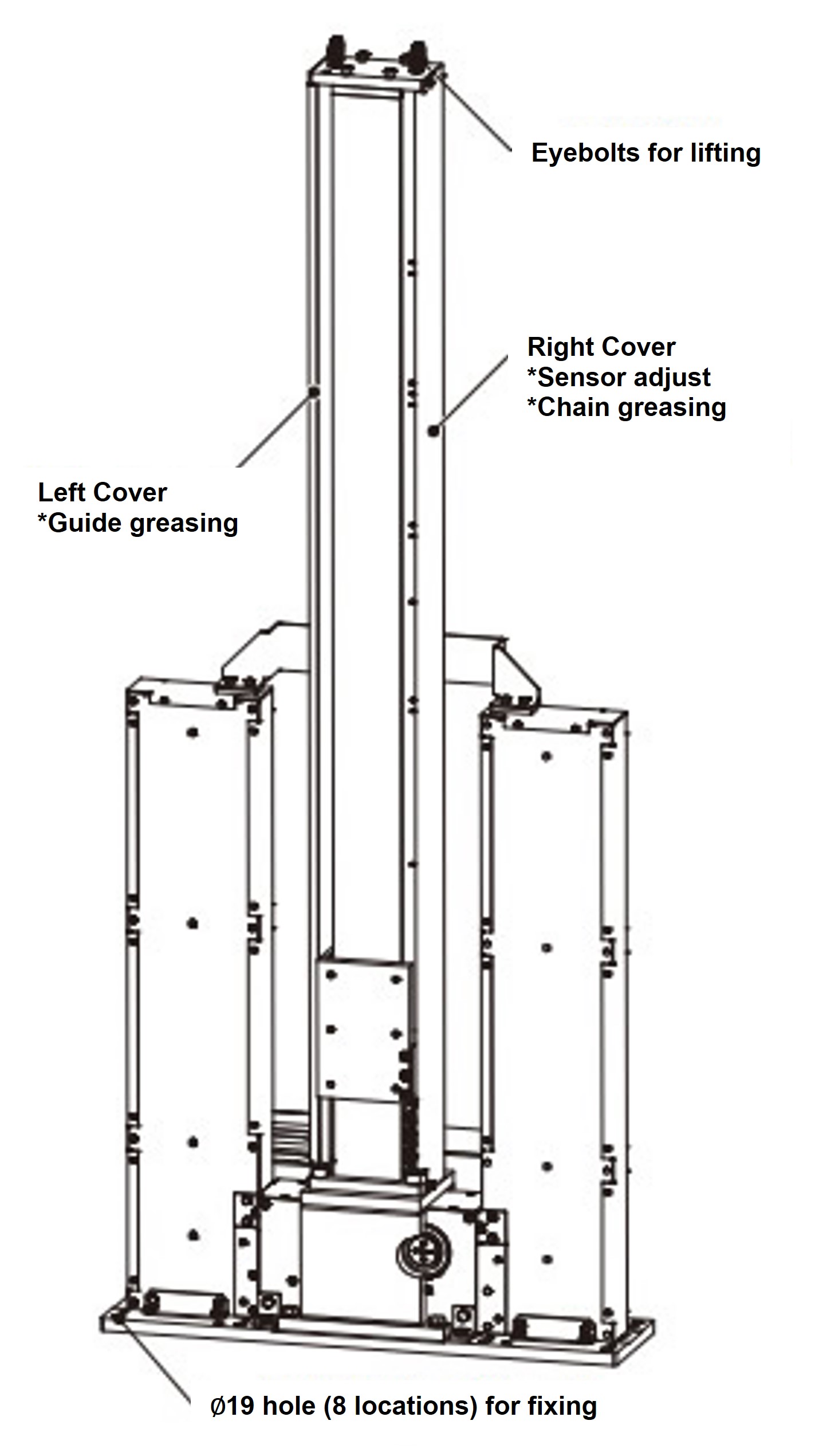

梱包状態での取扱い

2.安裝

  • (1) 請事先確認安裝面的剛性是否足夠，是否為水平。

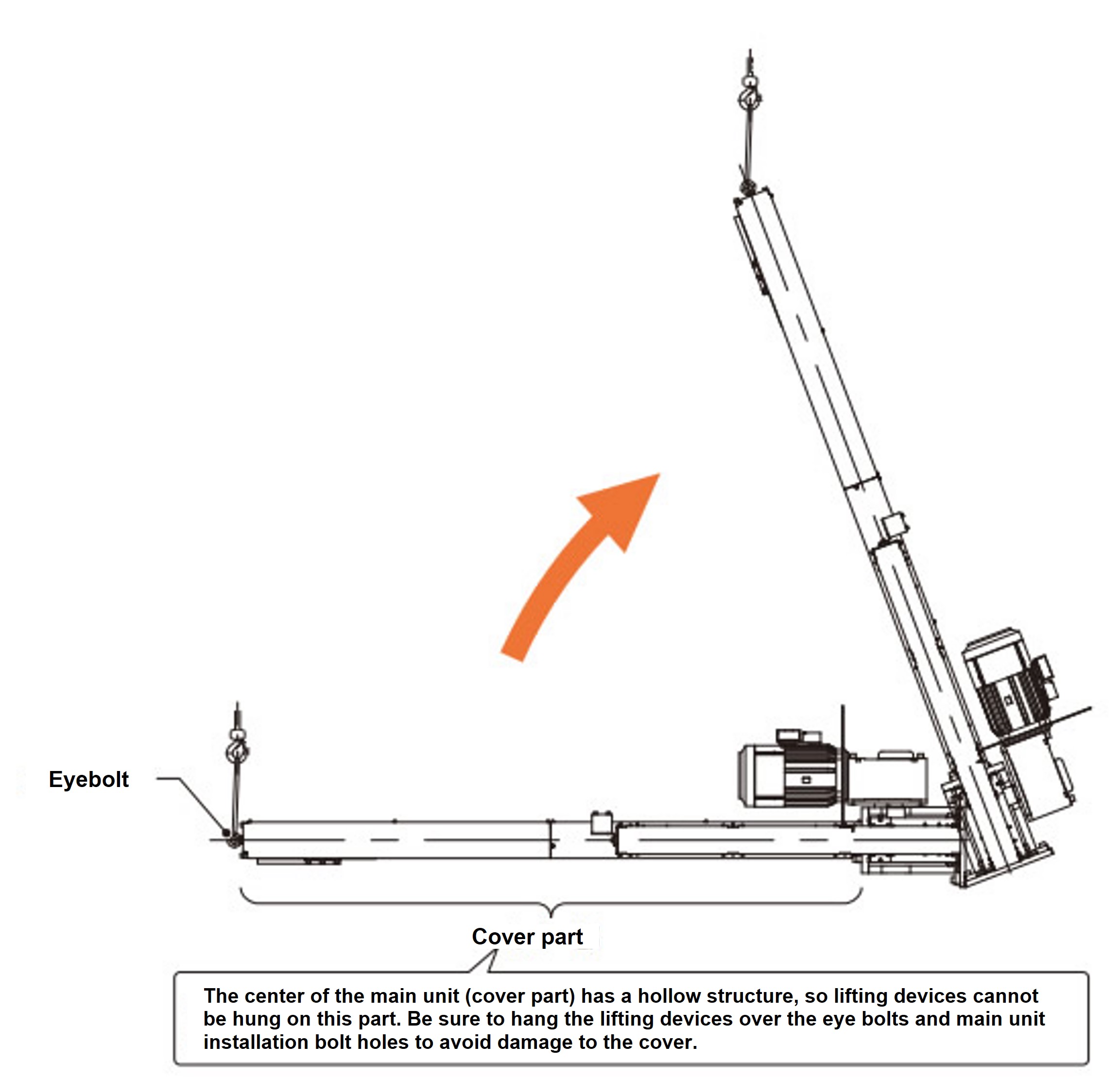

  • (2) 拆開包裝，吊起本體時，請先將包裝箱分開，在本體上部的眼螺栓上掛上尼龍吊環等吊具，使本體立起來。
    在保持直立的狀態下，將主機吊起，移動至安裝位置。
    ※詳情請參照右圖。
    ⚠
    危險
    • ·吊起主機時，請務必使用主機上部的螺栓進行吊起。主機中央部分為中空構造，使用吊具時可能會損壞內置設備，導衹重大事故。
    • Zip Master的安裝位置必須確保框架或地基足夠堅固，以確保正確安裝，並且安裝螺栓即使在施加最大負載的情況下也具有足夠的拉拔強度。此外，安裝螺栓必須是四顆M16螺栓（強度等級10.9或更高），螺紋插入長度至少為25mm。
  • （3）使用四個 M16 螺栓（強度等級 10.9 或更高）臨時固定Zip Master主體。
    *請自行準備安裝螺栓。
  • (4) 根據需要調整級別。
  • (5) 調整水平後，請擰緊安裝螺栓。(推薦擰緊扭矩289 N・m)
  • (6) 實施試運行前，請確認安裝螺栓的緊固狀態沒有問題。
  • (7) 吊起本體時，請根據交貨圖確認質量，使用適當的吊具。
安裝

※上圖僅供參考。實際外形請參照交貨圖
