技術資料聯軸器處理

ECHT-FLEX聯軸器NES 系列

1.聯軸器的操作

請使用說明書。

NES系列ECHT-FLEX聯軸器以完全組裝產品（軸孔已預先加工）的形式交付，因此可以直接安裝到設備上。請按以下步驟將其連接到軸上：

安裝時，請注意不要對聯軸器施加過大的力，也不要將其掉落。

請勿松開固定光碟的六角螺栓。

工作溫度範圍為-30°C~100°C。

2.聯軸器到軸上

  • （1）用布擦去安裝軸表面和聯軸器安裝面上的污垢或油漬。
  • （2）將安裝軸對準中心，並將聯軸器安裝到軸上，確保將軸完全插入夾緊輪轂的端面。

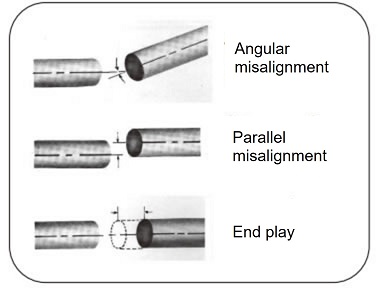

    聯軸器的允許角度偏差（角度誤差）、允許偏心距（平行誤差）和允許軸向間隙（軸向位移）相互關聯，其中一個增大就會減少另一個，因此必須同時考慮這三個因素。調整對中時，請參考以下內容。
カップリングの軸への取付

如果聯軸器是墊塊型

首先，利用圖 1 將偏心率（平行度誤差）轉換為角度偏差（角度誤差）。

將轉換後的值與赤緯（角度誤差）相加，並將其應用於（圖 2）中的赤緯（角度誤差）。

調整對齊以適合每個尺寸的圖表範圍。

（圖 1）墊塊型

（圖 1）墊塊型

（圖 2）墊塊型

（圖 2）墊塊型

當聯軸器為單一類型時

單型軸承對偏心（平行誤差）的吸收能力非常小，因此定心主要應透過調整角度偏差（角度誤差）和軸向間隙（軸向位移）來實現。

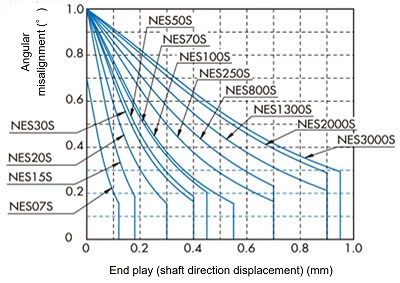

（圖 3）顯示了聯軸器允許的不對中角（角度誤差）與允許的端部間隙（軸向位移）之間的相關性。

調整對齊以適合每個尺寸的圖表範圍。

  • （3）鬆開夾緊螺栓後，檢查安裝好的聯軸器能否在輕微用力下沿旋轉和軸向移動。若移動不順暢，則按（2）重新調整中心位置。
  • (4) 請按照下表的擰緊扭矩擰緊夾緊螺栓。

(圖表3) 單款

(圖表3) 單款
型號 NES07 NES15 NES20 NES30 NES50 NES70 NES100 NES250 NES800 NES1300 NES2000 NES3000
夾緊螺栓
尺寸		 M2 M2 M2.5 M2.5 M3 M3 M4 M4 M6 M6 M8 M8
擰緊扭矩N・m
{kgf・m}		 0.50
{0.05}		 0.50
{0.05}		 1.0
{0.10}		 1.0
{0.10}		 1.9
{0.19}		 1.9
{0.19}		 3.8
{0.39}		 3.8
{0.39}		 12
{1.22}		 12
{1.22}		 30
{3.1}		 30
{3.1}
