技術資料聯軸器處理
ECHT-FLEX聯軸器NER 系列
本文介紹了ECHT-FLEX聯軸器一般操作方法。詳細資訊請參閱產品附帶的使用說明書。
1.在軸上安裝輪轂
註意事項
- *1請對照使用說明書中的組件清單檢查聯軸器的組件。
- ※2中心單元在工廠進行最佳組裝。請不要拆卸，直接使用。
- ※3避免對中心單元施加過大的力，特別是在軸向。磁碟可能會以彎曲的狀態固定，從而影響性能。
安裝步驟
- (1) 請確認驅動軸、從動軸、輪轂內徑是否有毛刺、傷痕、汙漬、生銹等，並擦拭灰塵和油分。
- （2）將輪轂安裝到各根軸上。為了實現壓入配合，請用加熱的油（低於 150°C）均勻加熱輪轂，然後迅速將其安裝到軸上的指定位置。
- (3) 輪轂的法蘭面間距尺寸請參照下一節「2.對中 (1) 法蘭面間尺寸 (J) 的調整」。

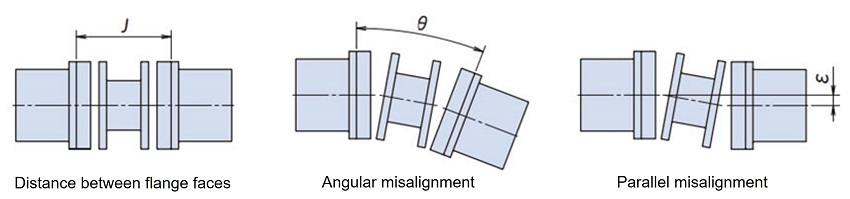

2.用心
聯軸器的初始定心精度越高，使用過程中產生的偏心旋轉應力就越小。
軸承磨損、安裝面沉降、溫度變化引起的狀況變化、振動引起的使用變化等都會縮短設備和聯軸器的使用壽命。
請定期按照以下步驟進行調整:。
聯軸器的法蘭面尺寸誤差、允許的角度偏差和偏心率是相互關聯的，當一個增大時，另一個就會減小，因此必須同時考慮它們。
請在下面的推薦值以下，首先確保用心。

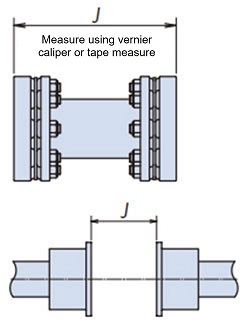

(1) 調整法蘭面間尺寸 (J)
測量中心單元的總長度，並將其值作為J尺寸。
(根據零件公差的組合，中心單元的總長度可能比公稱值長或短。在這種情況下，即使將輪轂設置在圖紙基準尺寸J±0.5mm以內，也有可能難以裝入中央單元。)
每隔90度測量4處J尺寸，調整輪轂位置使其平均值在J±0.5mm以內。驅動軸、從動軸為階梯軸時，調整厚度可能會受到限制，因此請事先註意J尺寸可調整。

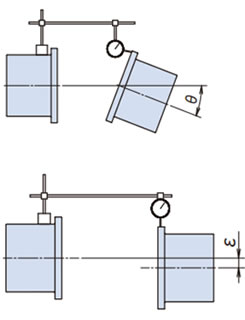

(2) 調整偏角 (θ)
- (a)如圖所示，將千分表固定在單側輪轂上，然後旋轉輪轂找到千分表的最小讀數並將其設置為零。
- (b)將撥號盤側的輪轂旋轉360度，讀取偏轉角數值。
- (c)用墊片等移動設備進行調整，使千分表的讀數在表1的偏角推薦值範圍內。
(3) 偏心 (ε) 調整
- (a)如圖所示，將千分表安裝到輪轂法蘭上，然後旋轉輪轂以找到千分表的最小讀數並將其設置為零。
- (b)將用千分表固定的輪轂旋轉360度，讀取偏心值。
- (c)輪轂外周部分的顫動，有時會在輪轂的槽孔部分發生異常顫動。這是因為加工槽孔部分時，法蘭向外周方向膨脹，因此讀取時請避開該部分。
- (d)用墊片等移動設備進行調整，使千分表的讀數在表1或表2中偏心推薦值的2倍以內。
- (e)移動設備以調整偏心時，請再次調整偏角。
| 型號 | 定心推薦值 | ||||
|---|---|---|---|---|---|
| 偏角 | 偏心 ε [mm] |
法蘭 面間尺寸 J [mm] |
|||
| θ [deg] |
T.I.R. [mm] |
||||
| NER59W | 0.35 | 0.33 | 0.18 | ±0.5 | |
| NER93W | 0.35 | 0.39 | 0.22 | ±0.5 | |
| NER230W | 0.25 | 0.31 | 0.18 | ±0.5 | |
| NER360W | 0.25 | 0.36 | 0.22 | ±0.5 | |
| NER630W | 0.25 | 0.43 | 0.22 | ±0.5 | |
| NER850W | 0.25 | 0.48 | 0.25 | ±0.5 | |
| 型號 | 定心推薦值 | ||||
|---|---|---|---|---|---|
| 偏角 | 偏心 (計算公式) ε [mm] |
法蘭 面間尺寸 J [mm] |
|||
| θ [deg] |
T.I.R. [mm] |
||||
| NER59W | 0.35 | 0.33 | (J-44.4)×0.31×10-2 | ±0.5 | |
| NER93W | 0.35 | 0.39 | (J-50.6)×0.31×10-2 | ±0.5 | |
| NER230W | 0.25 | 0.31 | (J-58.8)×0.22×10-2 | ±0.5 | |
| NER360W | 0.25 | 0.36 | (J-70.0)×0.22×10-2 | ±0.5 | |
| NER630W | 0.25 | 0.43 | (J-76.4)×0.22×10-2 | ±0.5 | |
| NER850W | 0.25 | 0.48 | (J-86.6)×0.22×10-2 | ±0.5 | |

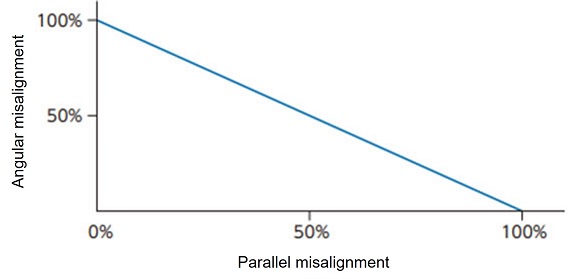

偏角和偏心的關係
3.中心部件安裝
- （1）參考使用說明書中的組件圖，將中心單元安裝到輪轂上。

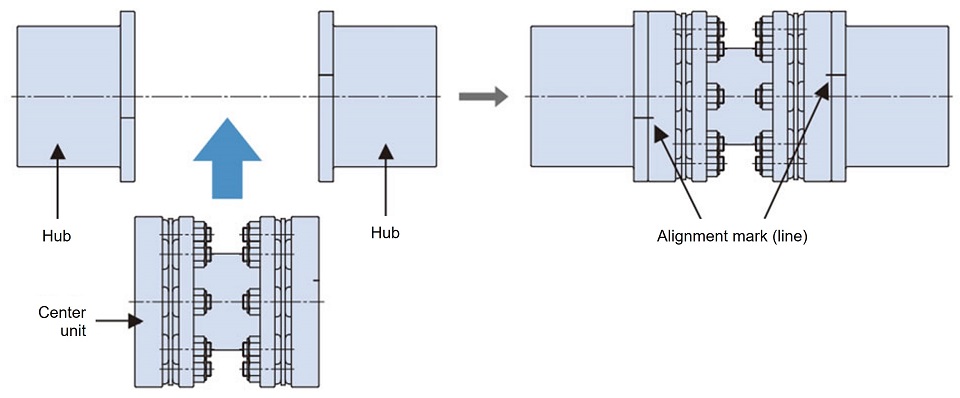

圖1.中心單元的安裝
輪轂外周和中央單元外周各2處 (單側) 有配合標記 (線) 。
這些相位必須匹配。
中央單元沒有方向性，左右都可以安裝。
- (2) 用定位螺栓及六角孔螺栓固定輪轂和中心組件。
此時，請將定位螺栓 (頭部為綠色的螺栓) 插入配合標記 (線) 部的槽孔中。不進入其他的槽孔。
定位螺栓（綠色頭部的螺栓）在每側的兩個位置對稱地使用，角度為 180°（每個聯軸器四個位置）。

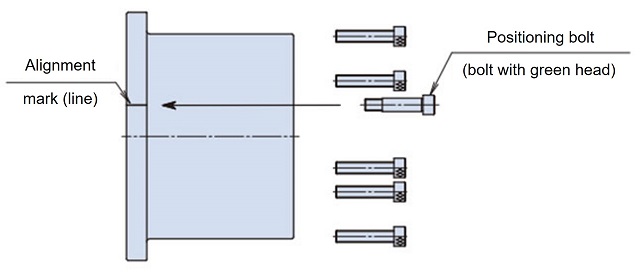

圖2.插入定位螺栓和六角孔螺栓
定位螺栓及六角孔螺栓請務必使用表3的『定位螺栓及六角孔螺栓的擰緊扭矩』擰緊。
表3.定位螺栓及六角孔螺栓的擰緊扭矩 型號 螺栓尺寸 擰緊扭矩

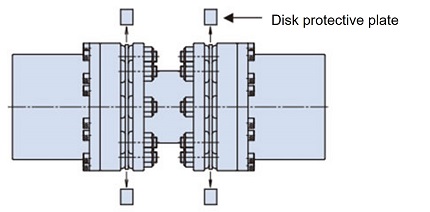

[N・m]NER59W M6 14 NER93W M6 14 NER230W M6 14 NER360W M8 34 NER630W M10 67 NER850W M10 67 - (3) 組裝完成後，請取下光碟部分的光碟保護板。
磁碟保護板每側安裝2個，共計4個。
4.檢查
請在進入實際運行1~2小時後，再次檢查偏角和偏心。
此時，請按表3規定的扭矩重新擰緊定位螺栓及六角孔螺栓。
此外，每半年~1年請確認零部件無異常或定位螺栓及六角孔螺栓無松動。
為了檢查是否有松動，建議安裝後在定位螺栓、六角孔螺栓和輪轂上做好標記。
請檢查其他零件是否有異常。
