技術資料聯軸器處理
滾子鏈聯軸器

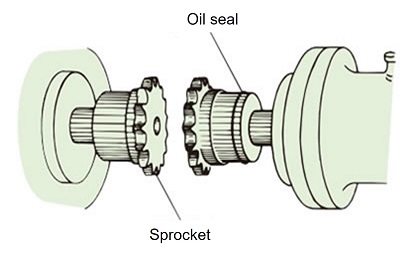

- 1.將油封裝在左右任一個鏈輪上，使油封的脣部方向為齒部一側。
(垂直安裝時，請在上側的鏈輪上安裝油封。)
- 2. 將鏈輪側面與鏈輪緊密接觸，以修正角度誤差和偏心。
調整角度，使齒邊長 T 在圓週上相等。
允許的磁偏角（角度誤差）θ ≤ 1°

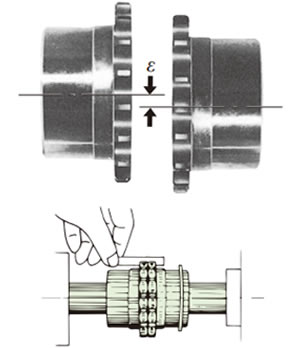

將直的東西抵住歯底，確保歯底沒有錯位。
允許的偏心率（平行度誤差）ε =鏈節距的 2% 或更小（請參閱下表中的數值）當使用速度達到傳動能力表中最大轉速的 1/3 或更高時，安裝公差應為 θ = 0.5° 或更小，ε =鏈節距的 1% 或更小。

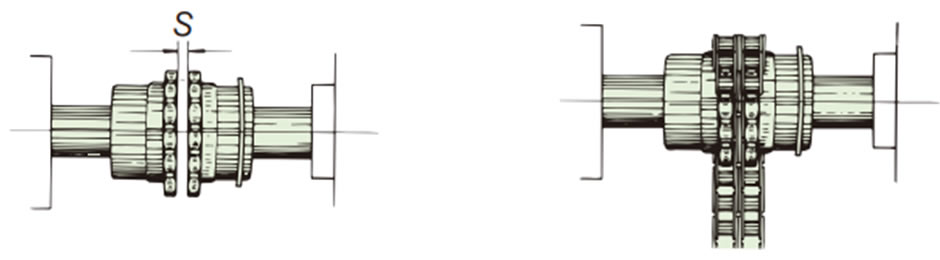

- 3.兩個鏈輪之間為S尺寸 (參照尺寸表)，用固定螺釘固定鏈輪。
- 4.將潤滑脂塞入兩個鏈輪之間的S尺寸部分，也塗在齒部。
接下來，在鏈條上塗抹潤滑脂，將其纏繞在鏈輪上，並用連接銷固定。從油封側插入連接銷，調整至C型夾或開口銷位於油封的對面，並檢查是否已牢固連接。
- 5.使用表殼時，在表殼兩側加入潤滑脂，用螺栓將表殼兩側牢固地安裝到鏈輪上。
剛運行時會有輕微的潤滑脂泄漏，但很快就會穩定下來。如果泄漏沒有停止，請檢查安裝是否有問題。
| 型號 | CR3812 | CR4012 | CR4014 | CR4016 | CR5014 | CR5016 | CR5018 | CR6018 | CR6022 |
|---|---|---|---|---|---|---|---|---|---|
| 容許偏心 (平行誤差) (ε) mm | 0.19 | 0.254 | 0.254 | 0.254 | 0.318 | 0.318 | 0.318 | 0.381 | 0.381 |
| 允許角度偏差（角度誤差）(θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 允許內射 (軸向位移) mm | S±0.31 | S±0.68 | S±0.68 | S±0.68 | S±0.88 | S±0.88 | S±0.88 | S±1.02 | S±1.02 |
| 型號 | CR8018 | CR8022 | CR10020 | CR12018 | CR12022 | CR16018 | CR16022 | CR20018 | CR20022 |
|---|---|---|---|---|---|---|---|---|---|
| 容許偏心 (平行誤差) (ε) mm | 0.508 | 0.508 | 0.635 | 0.762 | 0.762 | 1.016 | 1.016 | 1.270 | 1.270 |
| 允許角度偏差（角度誤差）(θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 允許內射 (軸向位移) mm | S±1.32 | S±1.32 | S±1.52 | S±2.02 | S±2.02 | S±2.52 | S±2.52 | S+1.0/-3.0 | S+1.0/-3.0 |
- 註)1.各容差是指其他誤差為零的情況。
- 註 2：當使用速度達到傳動能力表安裝公差應為 θ = 0.5° 或更小，ε =鏈節距的 1% 或更小。
使用說明
- 1.在高速旋轉或劇烈震動的情況下，請務必在螺栓上塗抹防松劑後再安裝外殼。
- 2.為了以防萬一，請設置固定蓋板，防止螺栓松動、外殼破損、鏈條斷裂等。
- 3.安裝、檢查時拆下防滑鏈時，請確認裝置負荷側不會因釋放而發生危險後再開始作業。
- 4.在不允許潤滑油泄漏的環境下使用時，請與本公司協商。
- 5.安裝、檢查時，請務必事先確認使用說明內容。

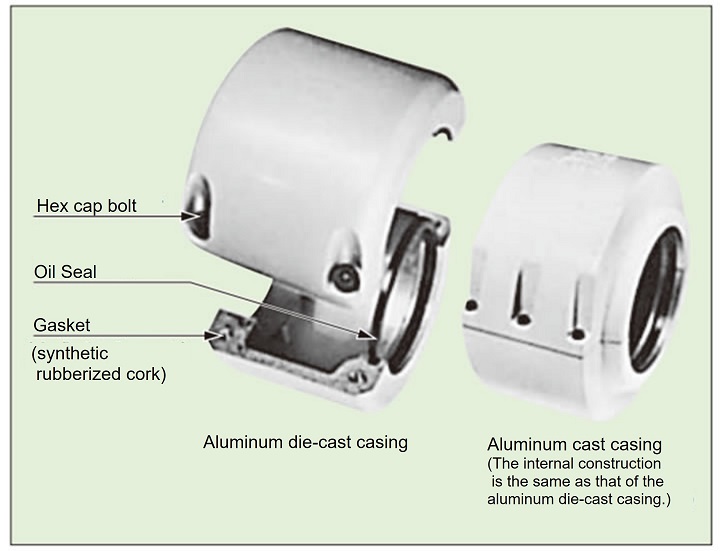

案例結構和角色
為了便於安裝、檢查，表殼採用了與軸呈直角方向可分離的割形設計，與輪轂的接合部能夠牢固地固定輪轂，而且做工精細，沒有偏心。
另一個孔是一個梯形槽，其中插入一個油封以防止漏油，並使鏈輪轂自由移動，以免影響聯軸器的靈活性。
割形的接合部夾著填充物使其油密，用螺栓固定。
將外殼連接到鏈條聯軸器上，可防止潤滑劑散落和灰塵進入，確保充分潤滑，並顯著延長聯軸器的使用壽命。它還可以保護主體免受腐蝕性環境的影響，防止危險，並改善外觀。
特別是在起動、停止頻率較高或振動較大的情況下，安裝外殼時請與我們聯係。
在以下情況下，請務必安裝外殼:。
- （1）在高轉速下使用時（請參閱傳動能力表中的註釋）。
- (2) 在灰塵等磨損性環境中使用時。
- (3) 在潮濕等腐蝕性環境中使用時。
