技術資料聯軸器處理

尼龍鍊式聯軸器

標準型和E型鏈 (聚甲醛樹脂) 可能會在低溫環境中安裝或拆卸連接銷而損壞。

安裝、取下連接銷時，請務必在周圍溫度達到10°C以上的環境中，或者用吹風機等對連接部分進行局部加熱後再進行。

安裝

  • 1. 透過調整鏈輪兩側的配合情況來校正角度偏差（角度誤差）。校正角度，使齒邊的長度 T 在圓週上相等。

    取付図

  • 2. 透過使鏈輪兩側緊密接觸來校正偏心（平行度）。在齒面上放置一個直物體，以消除歯底的錯位。

    取付図

  • 3.兩個鏈輪之間成S尺寸，纏繞鏈條。

    取付図

  • 4.將連接銷插入鏈條的孔部，筆直插入銷以避免偏負荷，連接鏈條。如果銷軸在插入時變形，請取下該銷軸，然後用備用銷軸重新安裝。
    連結鏈條後，用固定螺栓等將鏈輪固定在軸上。

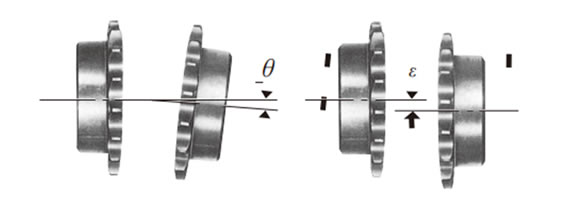

容許安裝差錯表
類型 允許偏差角
（角度誤差）θ		 容許偏心
(平行誤差) ε		 容許Endplay
(軸向位移) S
標準類型 0.5° 0.1mm 請參照尺寸表
許容取付け誤差

可用溫度氣氛

標準型:-5°C至+60°C

[使用註意事項]

萬一我們的聯軸器鏈條損壞（這種情況不太可能發生），我們建議您安裝安全罩以防止碎片飛濺。

拆卸

  • 1. 首先，確保聯軸器上沒有施加扭矩。
  • 2.確認後，請拔下鏈條任意一處的銷軸 (任何銷軸都可以)，取下鏈條、鏈輪。
