技術資料聯軸器選擇和程序
如果您想查看選擇程序和註意事項，請轉到以下步驟。
如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。
如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。
ECHT-FLEX聯軸器NEF/NEH 系列選型
1.計算校正扭矩
1-1.與伺服電機、步進電機連接時
根據負載類型，將伺服馬達或步進馬達的最大扭力乘以下表中的使用係數（SF），即可得到補償扭力。
| 負載類型 | 均勻負載 | 中等波動負荷 | 劇烈變動負荷 |
|---|---|---|---|
| 使用係數（SF） | 1.2 | 1.4 | 1.5 |
1-2.與通用電動機等連接時
使用下列公式計算的負載扭力乘以右側表格中的使用係數(SF)，根據負載類型計算修正扭力。
T = 9550 × P n
- T' = T × SF
- T=負荷扭矩N・m
- P=傳輸功率kW
- n = 轉速r/min
- T' = 修正扭力 N・m
| 負載類型 | 發動機的種類 | ||||
|---|---|---|---|---|---|
| 通用電動機、燃氣輪機 | 發動機 | ||||
| 慣性 矩較 小時 |
慣性 矩較 大時 |
四缸 | 六缸 | 八缸 | |
| 均勻負載 | 1.5～1.75 | 1.75～2.0 | 2.5～4.0 | 2.0～2.5 | 1.5～2.0 |
| 中等波動負荷 | 2.0～2.5 | 2.5～3.0 | 4.0～5.0 | 2.5～3.5 | 2.0～3.0 |
| 劇烈變動負荷 | 3.0～4.5 | 4.5～6.0 | 4.5～5.5 | 3.0～4.0 | 2.5～3.5 |
- ※施加衝擊負荷時，請將發動機可發出的最大扭矩乘以1~2.5的衝擊係數，作為修正扭矩。
- * 使用夾具或動力鎖裝置固定軸時，請務必確保施加的扭力（包括啟動扭力）即使是瞬間也不得超過軸孔的摩擦傳遞扭力（請參閱各產品頁面）。
2.軸徑
確保安裝軸的直徑在聯軸器可安裝的軸直徑範圍內。
如果包含動力鎖，請同時檢查動力鎖的尺寸、數量和傳動扭力。
夾緊型時，請確認用1計算的補償扭矩在夾緊的傳遞扭矩以內。
另外，安裝在空心軸上時需要確認強度，請向本公司咨詢。
3.型號選定
請從傳動能力表中選擇符合上述第 1 項及第 2 項要求的ECHT-FLEX聯軸器。
注意：長墊塊型的旋轉限制
高速使用長墊塊型時，必須檢查轉速以避免共振點。
選擇長墊塊型時，請檢查每個型號的 J 尺寸和旋轉速度是否在限制範圍內。
使用的旋轉速度超過記載的數值時，需要根據型號進行選擇。
| 型號 | 運轉速度 [r/min] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NEF04W | 980 | 1310 | 1380 | 1510 | 1680 | 1840 | 1940 | 2130 | 2170 | 2380 | 2610 | 2910 | 3360 | 4120 | 4750 |
| NEF10W | 1120 | 1500 | 1580 | 1730 | 1940 | 2120 | 2230 | 2450 | 2500 | 2730 | 2990 | 3350 | 3860 | 4730 | 5460 |
| NEF18W | 1180 | 1580 | 1660 | 1820 | 2040 | 2230 | 2350 | 2570 | 2620 | 2870 | 3150 | 3520 | 4060 | 4970 | 5740 |
| NEF25W | 1310 | 1760 | 1850 | 2030 | 2260 | 2480 | 2610 | 2860 | 2920 | 3190 | 3500 | 3910 | 4510 | 5520 | |
| NEF45W | 1440 | 1930 | 2030 | 2230 | 2490 | 2720 | 2870 | 3140 | 3210 | 3510 | 3840 | 4290 | 4960 | ||
| NEF80W | 1560 | 2090 | 2200 | 2410 | 2690 | 2950 | 3100 | 3400 | 3470 | 3800 | 4160 | 4650 | 5360 | ||
| NEF130W | 1780 | 3280 | 2510 | 2750 | 3070 | 3360 | 3540 | 3870 | 3950 | 4330 | 4740 | 5290 | |||
| NEF210W | 1890 | 2520 | 2660 | 2910 | 3250 | 3560 | 3750 | 4100 | 4190 | 4580 | 5020 | 5610 | |||
| NEF340W | 2024 | 2720 | 2870 | 3130 | 3500 | 3830 | 4040 | 4420 | 4510 | 4930 | 5400 | ||||
| NEF540W | 2180 | 2910 | 3070 | 3360 | 3750 | 4100 | 4320 | 4730 | 4820 | 5280 | 5780 | ||||
| NEF700W | 2270 | 3030 | 3190 | 3490 | 3890 | 4260 | 4490 | 4910 | 5010 | 5490 | |||||
| NEH09W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH14W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH20W | 2400 | 3200 | 3380 | 3690 | 4130 | 4520 | 4760 | 5210 | 5320 | 5820 | |||||
| NEH30W | 2570 | 3430 | 3610 | 3960 | 4420 | 4840 | 5100 | 5580 | 5690 | ||||||
| NEH41W | 2650 | 3540 | 3730 | 4080 | 4560 | 4990 | 5260 | 5760 | 5870 | ||||||

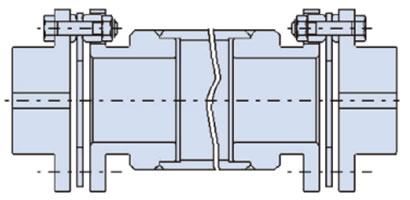

長間隔高速規格
避免危險旋轉範圍的一種方法是增加聯軸器的尺寸，但如果這不可能，我們可以製造一個具有更大間隔品質的產品，如右圖所示。
伺服電機驅動時的註意點
在使用伺服馬達的滾珠絲桿驅動系統中，由於伺服馬達的特性，振盪會根據整個滾珠絲桿驅動系統的固有頻率和電氣控制狀態而放大，導致較大的振動和異常雜訊。
在這種情況下，請通過調整驅動係統整體的扭轉剛度和慣性力矩，提高機械係統的扭轉固有頻率，或利用伺服電機電氣控制的調諧功能調整伺服增益，來避免這種情況。
動平衡調節
ECHT-FLEX聯軸器設計平衡，通常無需特殊動平衡，但高速運轉或使用長間隔件時則必須進行動平衡。在這種情況下，請告知我們轉速、JIS動平衡等級、J尺寸或間隔件長度，我們將為您進行動平衡。

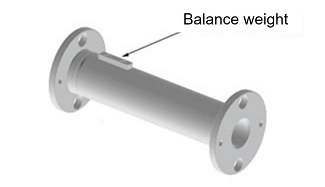

本公司在保持動平衡時採用兩種方法: (1) 用鉆頭在墊片的法蘭端面上鉆孔，(2) 在墊片的管道外周安裝平衡塊。(安裝平衡塊後，外觀如下所示。平衡塊的安裝位置、安裝數量因條件而異。
此外，請註意不要在旋轉時幹擾平衡重。)
在上述 (1)、(2) 中指定平衡方法時，請在下訂單時告知本公司。
平衡塊安裝示意圖
軸間距離較長時的註意事項
如果軸距較長，我們提供長墊塊型，這種間隔件不需要中間軸承，並且允許間隔件處於浮動狀態。
長墊塊型
如果為了方便起見，您選擇使用中間軸代替長墊片，請務必用軸承等固定裝置固定中間軸，以避免繩索跳繩現象。在這種情況下，我們建議使用墊塊型膜片聯軸器。
墊塊型+固定中間軸+墊塊型
軸間距離較短且中間軸處於浮動狀態時，請務必使用單型號。
單款+浮動中間軸+單款
使用墊塊型可能會導致繩索嚴重跳動，這非常危險，應該不惜一切代價避免。
墊塊型+ 浮動中間軸 +墊塊型
用膜片聯軸器取代齒輪聯軸器、滾子鏈聯軸器等時，請務必格外小心。
