動力剛性聯軸器EPR 系列選型
錐形鎖的擰緊扭矩和傳遞扭矩
| 型號 | EPR50 | EPR58 | EPR68 | EPR78 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 加壓螺栓 | M6 | M6 | M6 | M6 | |||||
| 擰緊扭矩 N・m{kgf・m} |
16.7{1.7} | 16.7{1.7} | 16.7{1.7} | 16.7{1.7} | |||||
| 軸孔直徑 | 16 | 90{9.2} | - | - | - | ||||
| 17 | 98{10.0} | - | - | - | |||||
| 18 | 106{10.8} | 78 {8.0} | - | - | |||||
| 19 | 115{11.7} | 94{9.6} | - | - | |||||
| 20 | 123{12.5} | 110{11.2} | - | - | |||||
| 22 | 139{14.2} | 141{14.4} | 144{14.7} | - | |||||
| 24 | - | 172{17.6} | 191{19.5} | - | |||||
| 25 | - | 188{19.2} | 216{22.0} | - | |||||
| 28 | - | - | 287{29.3} | - | |||||
| 30 | - | - | 334{34.1} | 176{18.0} | |||||
| 32 | - | - | 382{39.0} | 212{21.6} | |||||
| 35 | - | - | 454{46.3} | 264{26.9} | |||||
| 36 | - | - | - | 281{28.7} | |||||
| 38 | - | - | - | 316{32.2} | |||||
| 40 | - | - | - | 351{35.8} | |||||
| 42 | - | - | - | 385{39.3} | |||||
| 45 | - | - | - | 437{44.6} | |||||
| 48 | - | - | - | 489{49.9} | |||||
※粗體表示庫存軸孔徑。軸孔直徑的組合請參照此處。
選定
轉矩容量
將您將使用的伺服馬達的最大扭力 (T'max) 乘以啟動和停止的負載使用係數，即可計算出最大扭力 (Tmax)。
請檢查錐形鎖的傳遞扭矩。
- Tmax = T'max ×使用係數(SF)
- Tmax：施加於聯軸器最大扭力 N・m{kgf・m}
- T'max：伺服馬達最大扭力 N・m{kgf・m}
| 負載類型 | 均勻負載 | 中等波動負荷 | 劇烈變動負荷 |
|---|---|---|---|
| 使用係數（SF） | 1.2 | 1.4 | 1.5 |

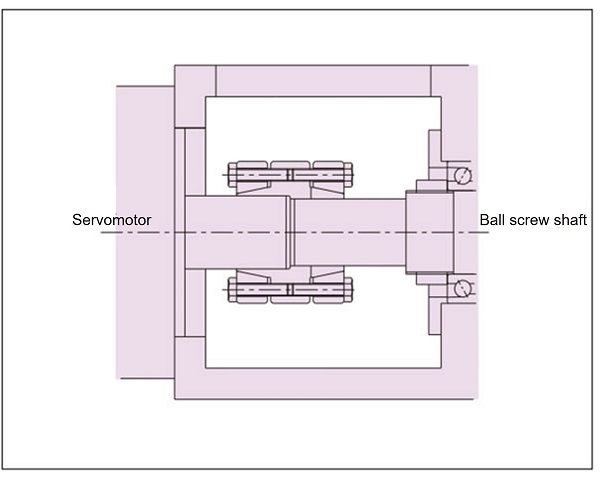

安裝實例
